Detalhes do produto:
Condições de Pagamento e Envio:
|
Material de base: | TLX-0 | Contagem da camada: | 2 camadas |
---|---|---|---|
Espessura do PWB: | 1,6 mm | Tamanho do PWB: | 135 x 66 mm = 1 PCS |
Máscara da solda: | verde | Silkscreen: | Branco |
Peso de cobre: | 1oZ | Revestimento de superfície: | HASL sem chumbo |
Realçar: | PWB de prata da imersão 62mil,PWB de prata da imersão de 1.575mm,PWB sem chumbo de 62mil HASL |

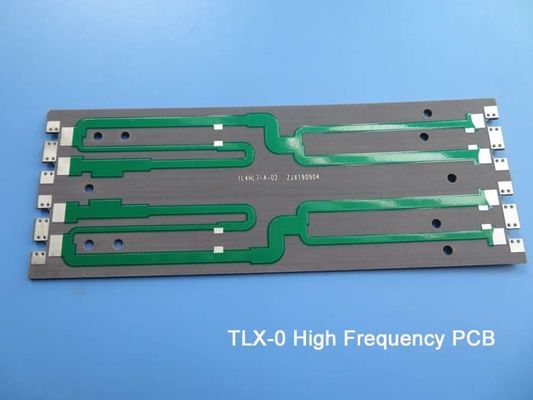

PCB de alta frequência tácnicaConstruído sobreTLX-0 62mil 1.575mmCom a Imersão Prata paraAntenna de RF
(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
TLX oferece confiabilidade em uma ampla gama de aplicações de RF. Este material é versátil devido à sua faixa de 2,45 - 2,65 DK e espessuras disponíveis e revestimento de cobre.É adequado para projetos de microondas com baixo número de camadas.
TLX é um laminado de fibra de vidro baseado em PTFE, ideal para uso em sistemas de radar, comunicações móveis, equipamentos de teste de microondas, dispositivos de transmissão de microondas e componentes de RF.
Especificações de PCB
Tamanho do PCB | 135 x 66 mm = 1 PCS |
Tipo de placa | PCB de dupla face |
Número de camadas | 2 camadas |
Componentes montados na superfície | - Sim, sim. |
Através de componentes furados | Não |
Capacidade de produção | cobre ------- 35um ((1 oz) + camada TOP de chapa |
TLX-0 1,575 mm | |
cobre ------- 35um ((1 oz) + camada BOT de placa | |
TECNOLOGIA | |
Traços mínimos e espaço: | 7 mil / 7 mil |
Orifícios mínimos/máximos: | 0.4 mm/2.0 mm |
Número de buracos diferentes: | N/A |
Número de furos: | N/A |
Número de cavilhas moídas: | 0 |
Número de recortes internos: | 0 |
Controle de impedância: | - Não. |
Número do dedo dourado: | 0 |
MATERIAL do quadro | |
Epoxi de vidro: | TLX-0 1,575 mm |
Folha final externa: | 1.5 onças |
Folha final interna: | N/A |
Altura final do PCB: | 10,6 mm ± 10% |
Revestimento e revestimento | |
Revestimento de superfície | HASL livre de chumbo |
Máscara de solda Aplicar para: | Abaixo, 12 micrões mínimo. |
Cor da máscara de solda: | Verde, PSR-2000GT600D, fornecido pela Taiyo. |
Tipo de máscara de solda: | LPSM |
CONTOUR/CUTTING | Roteamento |
Marcação | |
Lado da lenda do componente | Ponto inferior |
Cor da legenda do componente | Branco, IJR-4000 MW300, marca Taiyo |
Nome ou logotipo do fabricante: | Marcado no quadro num condutor e com pernas Área livre |
VIA | N/A |
Classificação de inflamabilidade | A homologação é concedida pelo fabricante. |
Tolerância de dimensões | |
Dimensão do contorno: | 0.0059" |
Revestimento de placas: | 0.0029" |
Tolerância de perfuração: | 0.002" |
Teste | 100% de ensaio eléctrico antes da remessa |
Tipo de obra de arte a fornecer | Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | Em todo o mundo. |
TLX é um cavalo de batalha no mundo do substrato de microondas de RF, onde a fibra de vidro oferece reforço mecânico sempre que um substrato experimenta ambientes severos, como:Resistência ao arrasto dos PCB emoldurados num invólucro que encontram altos níveis de vibração durante o lançamento espacial, exposição a altas temperaturas nos módulos do motor, resistência à radiação no espaço,Antena para navios de guerra que se submetem a ambientes extremos no mar e um substrato para altimétricos que veem uma ampla gama de temperaturas durante o voo.
Existem TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) e TLX-6 (dk2.65) na família TLX.TLX-9 varia de 0.05mm a 6.35mm (2mil - 250mil), TLX-8 varia de 0.064mm a 6.35mm (2.5mil a 250mil), TLX-7 varia de 0.089mm a 6.35mm (3.5mil - 250mil), TLX-6 varia de 0.089mm a 6.35mm (3.5mil a 250mil).
Benefícios:
(1) Baixa absorção de umidade
(2) Calificação UL 94 V-O
(3) Para projetos de microondas com baixo número de camadas
Aplicações:
(1) Antenas
(2) acopladores, divisores, combinadores,
(3) Amplificadores, misturadores, filtros
(4) Componentes passivos
DK TLX-0
Tipo | DK | |
TLY-5A | 2.17 | |
TLY-5 | 2.20 | |
TLY-3 | 2.33 | |
TLT-0 | TLX-0 | 2.45 |
TLT-9 | TLX-9 | 2.50 |
TLT-8 | TLX-8 | 2.55 |
TLT-7 | TLX-7 | 2.60 |
TLT-6 | TLX-6 | 2.65 |
TLE-95 | 2.95 | |
TLC-27 | 2.75 | |
TLC-30 | RF-30 | 3.00 |
TLC-32 | 3.20 | |
TLF-35 | 3.50 | |
TLF-35-xxxx-A | 3.50 | |
RF-35 | RF-35A2 | 3.50 |
TRF-41 | 4.10 | |
TRF-43 | 4.30 | |
TRF-45 | 4.50 | |
RF-60A | 6.15 | |
CER-10 | 10 |
