Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material de base: | TLX-7 | Contagem da camada: | 2 camadas |
|---|---|---|---|
| Espessura do PWB: | 1,6 mm | Tamanho do PWB: | 92 x 92 mm = 1 PCS |
| Máscara da solda: | verde | Silkscreen: | Branco |
| Peso de cobre: | 1oZ | Revestimento de superfície: | HASL |
| Realçar: | 2 de HASL camadas do PWB do revestimento,PWB do revestimento do cobre HASL de 1 onça,PWB da dupla camada do cobre de 1 onça |
||

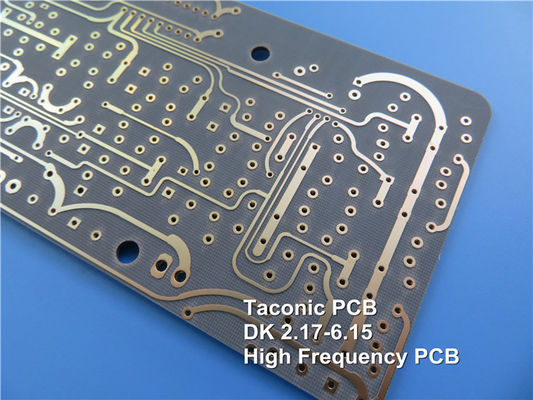

TLX-7 62mil 1.575mmCom a Imersão em Pratapara Power Splitter
(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
TLX oferece confiabilidade em uma ampla gama de aplicações de RF. Este material é versátil devido à sua faixa de 2,45 - 2,65 DK e espessuras disponíveis e revestimento de cobre.É adequado para projetos de microondas com baixo número de camadas.
TLX é um laminado de fibra de vidro baseado em PTFE, ideal para uso em sistemas de radar, comunicações móveis, equipamentos de teste de microondas, dispositivos de transmissão de microondas e componentes de RF.
DK TLX-7
| Tipo | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 |
|
TLX é um cavalo de batalha no mundo do substrato de microondas de RF, onde a fibra de vidro oferece reforço mecânico sempre que um substrato experimenta ambientes severos, como:Resistência ao arrasto dos PCB emoldurados num invólucro que encontram altos níveis de vibração durante o lançamento espacial, exposição a altas temperaturas nos módulos do motor, resistência à radiação no espaço,Antena para navios de guerra que se submetem a ambientes extremos no mar e um substrato para altimétricos que veem uma ampla gama de temperaturas durante o voo.
Existem TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) e TLX-6 (dk2.65) na família TLX.TLX-9 varia de 0.05mm a 6.35mm (2mil - 250mil), TLX-8 varia de 0.064mm a 6.35mm (2.5mil a 250mil), TLX-7 varia de 0.089mm a 6.35mm (3.5mil - 250mil), TLX-6 varia de 0.089mm a 6.35mm (3.5mil a 250mil).
Benefícios:
1Excelentes propriedades mecânicas e térmicas
2. DK baixa e estável
3Dimensionavelmente estável.
4Baixa absorção de umidade
5. UL 94 V-O classificação
6- DK controlado de forma rigorosa
7. DF baixo
8. Para projetos de microondas com baixo número de camadas
As aplicações são antenas, acopladores, divisores, combinadores, amplificadores, misturadores, filtros, componentes passivos
Especificações de PCB
| Tamanho do PCB | 92 x 92 mm = 1 PCS |
| Tipo de placa | PCB de dupla face |
| Número de camadas | 2 camadas |
| Componentes montados na superfície | - Sim, sim. |
| Através de componentes furados | Não |
| Capacidade de produção | cobre ------- 35um ((1 oz) + camada TOP de chapa |
| TLX-7 1,575 mm | |
| cobre ------- 35um ((1 oz) + camada BOT de placa | |
| TECNOLOGIA | |
| Traços mínimos e espaço: | 10 mil / 10 mil |
| Orifícios mínimos/máximos: | 0.3 mm |
| Número de buracos diferentes: | 1 |
| Número de furos: | 1 |
| Número de cavilhas moídas: | 0 |
| Número de recortes internos: | 0 |
| Controle de impedância: | - Não. |
| Número do dedo dourado: | 0 |
| MATERIAL do quadro | |
| Epoxi de vidro: | TLX-7 1,575 mm |
| Folha final externa: | 1.5 onças |
| Folha final interna: | N/A |
| Altura final do PCB: | 10,6 mm ± 10% |
| Revestimento e revestimento | |
| Revestimento de superfície | Prata de imersão |
| Máscara de solda Aplicar para: | Em cima |
| Cor da máscara de solda: | Verde |
| Tipo de máscara de solda: | N/A |
| CONTOUR/CUTTING | Roteamento |
| Marcação | |
| Lado da lenda do componente | Em cima |
| Cor da legenda do componente | Branco |
| Nome ou logotipo do fabricante: | Marcado no quadro num condutor e com pernas Área livre |
| VIA | Revestido por furos (PTH), 0,3 mm |
| Classificação de inflamabilidade | A homologação é concedida pelo fabricante. |
| Tolerância de dimensões | |
| Dimensão do contorno: | 0.0059" |
| Revestimento de placas: | 0.0029" |
| Tolerância de perfuração: | 0.002" |
| Teste | 100% de ensaio eléctrico antes da remessa |
| Tipo de obra de arte a fornecer | Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | Em todo o mundo. |
