| Matéria-prima: | TLF-35 | Contagem da camada: | 2 camadas |
|---|---|---|---|
| Espessura do PWB: | 0.9mm | Tamanho do PWB: | 90 x 79mm=1PCS |
| Peso de cobre: | 1oZ | Revestimento de superfície: | OSP |
| Realçar: | Placa de superfície do PWB da dupla camada de OSP,placa do PWB da dupla camada de 0.9mm,placa de circuito da micro-ondas de 0.9mm |
||

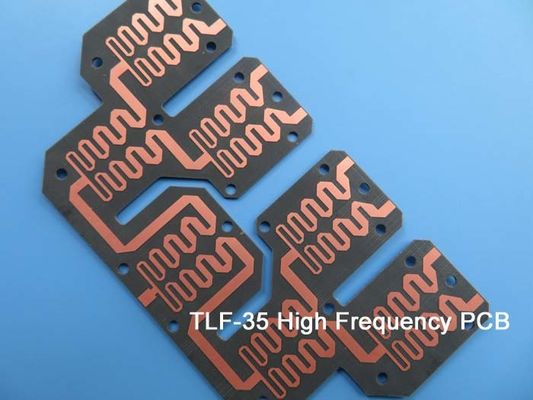

tacônicoPCB de micro-ondas feito emTLF-35 30 mil 0,762 mmcom OSPpara tamanho efetivo da antena
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
O TLF-35A é outro tipo de material de RF de baixo custo.É a melhor escolha para aplicações comerciais de microondas e radiofrequência de baixo custo e alto volume.TLF-35A tem excelente resistência à descamação para 1/2 onça e 1 onça de cobre (mesmo em comparação com materiais epóxi padrão), um aspecto crítico sempre que retrabalho é necessário.
A taxa de absorção de umidade ultrabaixa e o baixo fator de dissipação do TLF-35A minimizam a mudança de fase com a frequência.O TLF-35A é dimensionalmente estável devido ao uso de tecidos em seu design.Os materiais de base TLF-35A exibem inflamabilidade de V-0 e são testados de acordo com IPC-TM-650.
Folha de Dados do Taconic TLF-35
| TLF-35-xxxx-A VALORES TÍPICOS | |||||
| Propriedade | Método de teste | Unidades | Valor | Unidades | Valor |
| Constante dielétrica em 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 3,50±0,05 | 3,50±0,05 | ||
| Fator de dissipação em 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0016 | 0,0016 | ||
| Fator de dissipação em 10 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0022 | 0,0022 | ||
| Absorção de água | IPC-TM 650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Resistência à casca (1 onça de cobre) | IPC-TM 650 2.4.8 | Lbs./polegada linear | 10 | M/mm | 1.8 |
| Resistividade volumétrica | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0 x 109 | Mohm.cm | 2,0 x 109 |
| Resistividade superficial | IPC-TM 650 2.5.17.1 | Mohm | 3,0 x 108 | Mohm | 3,0 x 108 |
| Resistência à Flexão no Comprimento | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Resistência à Flexão Transversal | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Condutividade térmica | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
| xy CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| Inflamabilidade | UL-94 | V-0 | V-0 |
||
TFL-35A tem baixa constante dielétrica em 3,5 +/-0,05, baixo fator de dissipação em 0,002.
Benefícios do TLF-35 PCB:
Aplicações do TLF-35 PCB:
Especificações PCB
| TAMANHO DO PCB | 90 x 79mm=1PCS |
| TIPO DE PLACA | PCB de dupla face |
| Número de camadas | 2 camadas |
| Componentes de montagem em superfície | SIM |
| Componentes do Furo Passante | NÃO |
| EMPILHAMENTO DE CAMADAS | cobre ------- 35um(1 oz)+camada superior da placa |
| TLF-35 0,762 mm | |
| cobre ------- 35um(1oz) + placa BOT Layer | |
| TECNOLOGIA | |
| Traço mínimo e espaço: | 6 mil / 6 mil |
| Furos Mínimo / Máximo: | 0,4 mm/2,2 mm |
| Número de furos diferentes: | 0 |
| Número de furos de perfuração: | 0 |
| Número de slots fresados: | 0 |
| Número de recortes internos: | 0 |
| Controle de Impedância: | não |
| Número de dedo de ouro: | 0 |
| MATERIAL DA PLACA | |
| Vidro Epóxi: | TLF-35 0,762 mm |
| Folha final externa: | 1,5 onças |
| Folha final interna: | N / D |
| Altura final do PCB: | 0,9 mm |
| REVESTIMENTO E REVESTIMENTO | |
| Acabamento de superfície | OSP |
| A máscara de solda aplica-se a: | NÃO |
| Cor da Máscara de Solda: | N / D |
| Tipo de máscara de solda: | N / D |
| CONTORNO/CORTE | Roteamento |
| MARCAÇÃO | |
| Lado da Legenda do Componente | N / D |
| Cor da Legenda do Componente | N / D |
| Nome ou logotipo do fabricante: | Marcado na placa em uma ÁREA LIVRE condutora e legada |
| ATRAVÉS DA | N / D |
| CLASSIFICAÇÃO DE INFLAMBILIDADE | Aprovação UL 94-V0 MIN. |
| TOLERÂNCIA DE DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Revestimento da placa: | 0,0029" |
| Tolerância de perfuração: | 0,002" |
| TESTE | Teste elétrico 100% antes do envio |
| TIPO DE ARTE A SER FORNECIDA | arquivo de e-mail, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVIÇO | Em todo o mundo, globalmente. |
