Placa híbrida Bulit do PWB de 4 camadas em Rogers 20mil RO4003C e FR-4

4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4
4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4 4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4 4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4 4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4

Imagem Grande :  Placa híbrida Bulit do PWB de 4 camadas em Rogers 20mil RO4003C e FR-4

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-076.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: RO4350B + FR4; RO4003C + FR4; F4B + FR4; RT/duroid5880 + FR4; RT/duroid5880 + RO4350B Contagem da camada: 4 camadas, 6 camadas, Multilayer
Espessura do PWB: 1.0-5.0mm Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Verde, vermelho, azul, preto, amarelo Peso de Coppper: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície: Cobre desencapado, HASL, ENIG, lata da imersão, OSP
Realçar:

Multi PWB híbrido da camada

,

PWB da camada de 1.6mm multi

,

1.6mm placa do PWB de 4 camadas



Placa híbrida Bulit do PWB de 4 camadas em Rogers 20mil RO4003C e FR-4

(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Olá! todos,

Cumprimentos mornos!

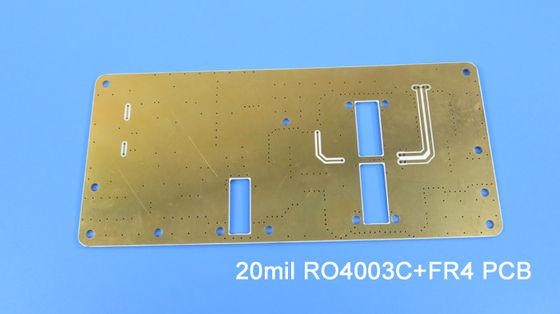

Hoje nós falamos o PWB híbrido de aproximadamente 4 camadas construído em 20mil RO4003C e FR-4.



Placa híbrida Bulit do PWB de 4 camadas em Rogers 20mil RO4003C e FR-4 0

Em primeiro lugar, é uma estrutura de camada 4. A camada 1 para mergulhar 2 é o núcleo de 20mil RO4003C, que é a camada prendendo principal para as linhas de sinal. A camada 3 para mergulhar 4 é o núcleo de FR-4, ambos os núcleos é combinada através do prepeg de 0.2mm. Cada camada é conectada por furos diretos chapeados. A camada interna e para fora camada de cobre é 1 onça. Este é um bom método para manter a placa eficaz na redução de custos.



Deixe-nos olhar sua carta da micro-seção.

Placa híbrida Bulit do PWB de 4 camadas em Rogers 20mil RO4003C e FR-4 1



Aqui à esquerda está o furo de PTH, a parte inferior é a camada 1 para mergulhar 2 que é material de alta frequência, a parte superior é material da fibra de vidro. A espessura terminada da placa é 1.6mm.



A cor da máscara da solda e o silkscreen são igualmente de uso geral em verde e em branco. O revestimento de superfície em almofadas é ouro da imersão.



Placa híbrida Bulit do PWB de 4 camadas em Rogers 20mil RO4003C e FR-4 2



Seguir é um outro tipo de PWB híbrido de 20mil RO4003C. Fez de 2 núcleos de 20mil RO4003C.



Placa híbrida Bulit do PWB de 4 camadas em Rogers 20mil RO4003C e FR-4 3



As aplicações do PWB híbrido de 20mil RO4003C são largas, como LNA, acoplador ótico, as amplificadores equilibradas, o duplexer etc.



As vantagens do PWB híbrido de 20mil RO4003C são refletidas em seguir 3 pontos:

1) RO4003C exibe uma constante dielétrica estável sobre uma escala de frequência larga. Isto faz-lhe uma carcaça ideal para aplicações de faixa larga.

2) Reduzir a perda do sinal na aplicação de alta frequência encontra o desenvolvimento precisa da tecnologia de comunicação.

3) Custo reduzido sobre pilha-UPS com todo o material de pequenas perdas;



Nossa capacidade do PWB (projeto híbrido)

Capacidade do PWB
Tipo do PWB: PWB híbrido, PWB misturado
De tipo misto: RO4350B + FR4;
  RO4003C + FR4;
  F4B + FR4;
  RT/duroid5880 + FR4;
  RT/duroid5880 + RO4350B
Máscara da solda: Verde, vermelho, azul, preto, amarelo
Contagem da camada: 4 camadas, 6 camadas, Multilayer
Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB: 1.0-5.0mm
Tamanho do PWB: ≤400mm X 500mm
Revestimento de superfície: Cobre desencapado, HASL, ENIG, lata da imersão, OSP




Presentemente, os materiais de pressão misturados maduros são como segue:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid5880 + FR4

RT/duroid5880 + RO4350B



Obrigado para sua leitura. Você é bem-vindo contactar-nos para seus inquéritos do PWB do RF.



Apêndice: Folha de dados de RO4003C

Valor típico de RO4003C
Propriedade RO4003C Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 3.38±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline apertado 2.5.5.5
Constante dielétrica, εDesign 3,55 Z   8 a 40 gigahertz Método do comprimento da fase diferencial
Dissipação Factortan, δ 0,0027
0,0021
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coeficiente térmico do ε +40 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistividade de volume 1,7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistividade de superfície 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Força elétrica 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Módulo elástico 19.650 (2.850)
19.450 (2.821)
X
Y
MPa (ksi) RT ASTM D 638
Resistência à tração 139 (20,2)
100 (14,5)
X
Y
MPa (ksi) RT ASTM D 638
Força Flexural 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Estabilidade dimensional <0> X, Y mm/m
(mil./polegada)
após etch+E2/150℃ IPC-TM-650 2.4.39A
Coeficiente da expansão térmica 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
TD 425   ℃ TGA   ASTM D 3850
Condutibilidade térmica 0,71   W/M/oK 80℃ ASTM C518
Absorção da umidade 0,06   % 48hours imersão 0,060"
temperatura 50℃ da amostra
ASTM D 570
Densidade 1,79   gm/cm3 23℃ ASTM D 792
Casca de cobre Stength 1,05
(6,0)
  N/mm
(pli)
após o flutuador da solda 1 onça.
Folha do EDC
IPC-TM-650 2.4.8
Inflamabilidade N/A       UL 94
Processo sem chumbo compatível Sim
