Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | RO4350B+FR-4 | Contagem da camada: | 10 camadas |
|---|---|---|---|
| Espessura do PWB: | 1.7mm | Tamanho do PWB: | 210 x 85mm=1PCS |
| Máscara da solda: | Vermelho | Silkscreen: | Branco |
| Peso de cobre: | Camada interna exterior 18 da camada 35 um/um | Revestimento de superfície: | Ouro da imersão |
| Realçar: | 10 placa do PWB da camada HDI,placa do PWB de 1.7mm HDI,1.7mm PWB de 10 camadas |
||

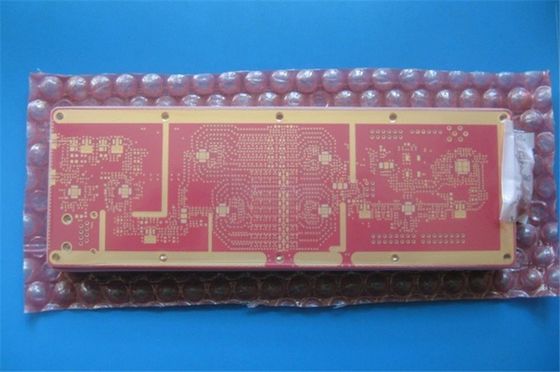

10-Layer PWB híbrido híbrido do PWB Rogers RO4350 6.6mil+FR4 com máscara da solda e ouro vermelhos da imersão
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Hoje nós estamos falando sobre um tipo de PWB híbrido de 10 camadas construímos em RO4350B e em FR-4. Esta placa é usada para aplicações altas do ganho.

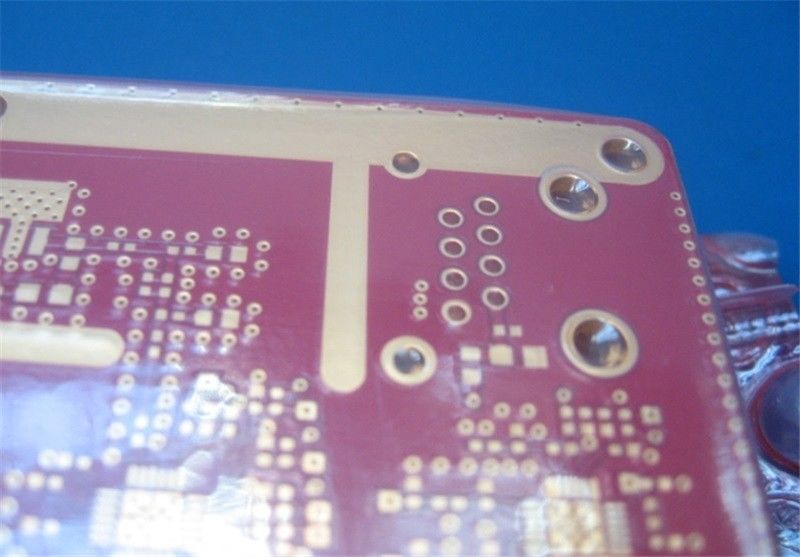

A placa é realmente simples, porque há somente através dos furos conectados cada camada. A altura terminada é 1.7mm densamente. As almofadas e os furos são ouro da imersão chapeado, a superfície são com máscara vermelha da solda. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 20 placas são embaladas para a expedição.
Aplicações
Amplificador do pré-amplificador, do WiFi, estações retransmissoras e transceptor etc. do RF.
Nossas vantagens
1) Ajude-o foco em suas competências de núcleo na investigação e desenvolvimento, nas vendas e no mercado;
2) capacidade quadrada do mês do medidor 30000;
3) Encontrar seu PWB precisa do protótipo à produção em massa;
4) Entrega rápida e do tempo ligado;
5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL certificou a fábrica.
Folha do parâmetro e de dados
| TAMANHO DO PWB | 210 x 85mm=1PCS |
| TIPO DA PLACA | |
| Número de camadas | PWB Multilayer, PWB de 10 camadas |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | SIM |
| STACKUP DA CAMADA | cobre ------- camada SUPERIOR de 35um (1oz) +plate |
| Núcleo 0.168mm de RO4350B | |
| cobre ------- 18um (0.5oz) MidLayer 1 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| cobre ------- 18um (0.5oz) MidLayer 2 | |
| Núcleo 0.168mm de RO4350B | |
| cobre ------- 18um (0.5oz) MidLayer 3 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| cobre ------- 18um (0.5oz) MidLayer 4 | |
| Núcleo 0.168mm de RO4350B | |
| cobre ------- 18um (0.5oz) MidLayer 5 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| cobre ------- 18um (0.5oz) MidLayer 6 | |
| Núcleo 0.168mm de RO4350B | |
| cobre ------- 18um (0.5oz) MidLayer 7 | |
| FR-4 pregpreg 0.1mm | |
| cobre ------- 18um (1oz) MidLayer 8 | |
| FR-4 núcleo 0.1mm | |
| cobre ------- camada do BOT de 35um (1oz) +plate | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | 5.9mil/5.9mil |
| Furos mínimos/máximos: | 0.3mm/3.8mm |
| Número de furos diferentes: | 16 |
| Número de furos de broca: | 11385 |
| Número de entalhes moídos: | 0 |
| Número de entalhes internos: | 0 |
| Controle da impedância | não |
| MATERIAL DA PLACA | |
| Cola Epoxy de vidro: | RO4350B, RO4450B misturou com o FR-4 TG>135 |
| Folha final externo: | 1.5oz |
| Folha final interna: | 0.5oz |
| Altura final do PWB: | 1.7mm ±0.17 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro da imersão (níquel 17,7%) 2µ” sobre 100µ” |
| Solde a máscara para aplicar-se a: | Superior e inferior, mínimo 12micon. |
| Cor da máscara da solda: | Vermelho |
| Tipo da máscara da solda: | LPSM |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | SUPERIOR e inferior. |
| Cor da legenda componente | Branco, S-380W, Taiyo Supplied. |
| Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE | Chapeado através do furo (PTH), através de tented. |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" (0.15mm) |
| Chapeamento da placa: | 0,0030" (0.076mm) |
| Tolerância da broca: | 0,002" (0.05mm) |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
Nossas capacidades 2020 das placas de circuito da condução
Vias cegos, vias enterrados
PWB do cabo flexível
Placas de cobre pesadas 12oz
Tg alto, material alto de CTI
FR-4 híbrido e material de alta frequência
A impedância controlou o PWB
Classe 2 do IPC, classe 3 do IPC
PWB sem chumbo (RoHS complacente)
PCBs Multilayer às placas das camadas do cobre 32+
PWB do núcleo do metal (MCPCB)
Materiais do PWB – FR-4, Polyimide,
Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,
PTFE F4B DK2.2, DK2.65 etc….
TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc….
Fabricante complacente do PWB de RoHS
PWB rígido do cabo flexível
Através-furo, BGA, dedo do ouro, abóbada da borda
Através-em-almofada, vias enchidos
Materiais do PWB
FR-4, Polyimide,
Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,
PTFE F4B DK2.2, DK2.65 etc….
TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc….
