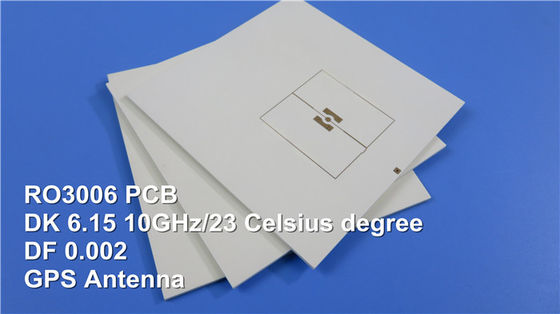

PWB de alta frequência de Rogers RO3006 com ouro de revestimento grosso da imersão 10mil, 25mil e 50mil, a lata da imersão e a prata, OSP
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Olá! todos,
Hoje nós somos conversa sobre RO3006 PCBs de alta frequência.
As estratificações de alta frequência do circuito RO3006 são compostos cerâmico-enchidos de PTFE pretendidos usando-se na micro-ondas comercial e nas aplicações do RF. Sua característica óbvia é que o desempenho elétrico é excepcional e a propriedade mecânica é estável e consistente. Isto permite que nosso desenhista desenvolva a placa da multi-camada sem encontrar problemas do warpage ou da confiança.
Mais características e aplicações são como segue:
Em primeiro lugar, propriedades mecânicas excelentes contra a temperatura, é seguro para construções da placa do stripline e da multi-camada.
Em segundo lugar, propriedades mecânicas uniformes, é apropriado para o uso com da placa de vidro da multi-camada da cola Epoxy projetos híbridos.
Em terceiro lugar, os baixos fósforos a revestir, do coeficiente da expansão do em-plano permite uns conjuntos montados de superfície mais seguros; ideal para as aplicações sensíveis à mudança de temperatura e à estabilidade dimensional excelente da exibição.
| Capacidade do PWB | |
| Material do PWB: | composto Cerâmico-enchido de PTFE |
| Designação: | RO3006 |
| Constante dielétrica: | 6,15 ±0.3 (processo) |
| 6,5 (projeto) | |
| Contagem da camada: | 2 camadas, PWB Multilayer, híbrido |
| Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Espessura do PWB: | 10mil (0.254mm), 25mil (0.635mm) |
| 50mil (1.27mm) | |
| Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP etc…. |
RO3006 PCBs de alta frequência estão disponíveis com tomado partido dobro, multi-camada e a construção híbrida, 0.5oz a 2oz terminou de cobre, o tamanho grosso, máximo 400mm de 0.3mm a de 1.3mm por 500mm, o revestimento de superfície com cobre desencapado, o nivelamento quente do ar, o ouro etc. da imersão.
As aplicações típicas são pedidos automotivos do radar, antenas de GPS, amplificadores de potência e antenas, antenas do remendo para comunicações sem fio, a transmissão direta etc. satélite.
A cor básica de PWB RO3006 é branca.
O processo de manufatura de PWB RO3006 de alta frequência é similar ao PWB padrão de PTFE, assim que é apropriado para o processo de manufatura do volume que ganha o mercado vantajoso.
A cor básica de PWB RO3006 é branca.
O processo de manufatura de PWB RO3006 de alta frequência é similar ao PWB padrão de PTFE, assim que é apropriado para o processo de manufatura do volume que ganha o mercado vantajoso.
Se você tiver todas as perguntas, sinta por favor livre contactar-nos.
Obrigado para sua leitura.
Apêndice: Folha de dados RO3006
| Valor RO3006 típico | |||||
| Propriedade | RO3006 | Sentido | Unidades | Circunstância | Método do teste |
| Constante dielétrica, εProcess | 6.15±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 apertou Stripline | |
| Constante dielétrica, εDesign | 6,5 | Z | 8GHz a 40 gigahertz | Método do comprimento da fase diferencial | |
| Fator de dissipação, tanδ | 0,002 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico do ε | -262 | Z | ppm/℃ | 10 gigahertz -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional | 0,27 0,15 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Resistividade de volume | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Resistividade de superfície | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Módulo elástico | 1498 1293 |
X Y |
MPa | 23℃ | ASTM D 638 |
| Absorção da umidade | 0,02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor específico | 0,86 | j/g/k | Calculado | ||
| Condutibilidade térmica | 0,79 | W/M/K | 50℃ | ASTM D 5470 | |
| Coeficiente da expansão térmica (- 55 a 288℃) |
17 17 24 |
X Y Z |
ppm/℃ | RH de 23℃/50% | IPC-TM-650 2.4.4.1 |
| TD | 500 | ℃ TGA | ASTM D 3850 | ||
| Densidade | 2,6 | gm/cm3 | 23℃ | ASTM D 792 | |
| Casca de cobre Stength | 7,1 | Ib/in. | 1oz, EDC após o flutuador da solda | IPC-TM 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Processo sem chumbo compatível | Sim | ||||
