Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | Polyimide | Contagem da camada: | 1 camada |
|---|---|---|---|
| Espessura do PWB: | 0.1mm | Coverlay: | Amarelo |
| Silkscreen: | Branco | Peso de cobre: | 1oz |
| Revestimento de superfície: | Ouro da imersão |

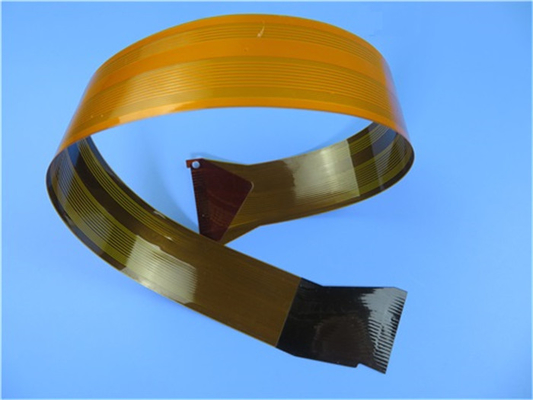

PWB flexível com circuito impresso flexível do reforçador do Polyimide (FPC) com reforçador do PI
(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de circuito impresso flexível da única camada para a aplicação do Dongle sem fio, 0.2mm grossos. A estratificação baixa é de Shengyi, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O reforçador do Polyimide é aplicado na cabeça de introdução.
Folha do parâmetro e de dados
| Tamanho do PWB flexível | 230,5 x 40.8mm |
| Número de camadas | 1 |
| Tipo da placa | PWB flexível |
| Espessura da placa | 0.20mm |
| Material da placa | Polyimide (PI) 25µm |
| Fornecedor material da placa | ITEQ |
| Valor do Tg do material da placa | ℃ 60 |
| Espessura do Cu de PTH | µmdo ≥20 |
| Thicknes internos do Cu de Iayer | N/A |
| Espessura de superfície do Cu | 35µm (1oz) |
| Cor de Coverlay | Amarelo |
| Número de Coverlay | 1 |
| Espessura de Coverlay | µm 25 |
| Material do reforçador | Polyimide |
| Espessura do reforçador | 0.2mm |
| Tipo de tinta do Silkscreen | IJR-4000 MW300 |
| Fornecedor do Silkscreen | TAIYO |
| Cor do Silkscreen | Branco |
| Número de Silkscreen | 1 |
| Descascando o teste de Coverlay | Nenhum peelable |
| Adesão da legenda | ℃ que de 3M 90 nenhuma casca após 3 épocas mínimas testa |
| Revestimento de superfície | Ouro da imersão |
| Espessura do níquel/ouro | Au: 0.03µm (mínimo); Ni 2-4µm |
| RoHS exigiu | Sim |
| Famability | 94-V0 |
| Teste de choque térmico | Passagem, -25℃±125℃, 1000 ciclos. |
| Esforço térmico | Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
| Função | Teste elétrico da passagem de 100% |
| Obra | Conformidade com classe 2 de IPC-A-600H & de IPC-6013C |
Características e benefícios
Flexibilidade excelente
Reduzindo o volume
Perca de peso
Consistência do conjunto
Confiança aumentada
Baixo custo
Continuidade do processamento
Foco no ponto baixo à produção de volume média
Mais de 18 anos de experiência
Aplicações
Antena incorporado FPC do telefone celular, teclado para chaves do telefone celular, placa macia industrial do cabo flexível do computador de controle
Reforçador
Em muitas aplicações onde há uns componentes soldados, as placas flexíveis exigem reforçadores externos (reforçador, igualmente conhecido como a placa de reforço) para o apoio externo. Os materiais do reforçador são PI ou filme de poliéster, fibra de vidro, materiais de polímero, folha de aço, calço de alumínio e assim por diante.
(1) PI ou poliéster
O PI e os filmes de poliéster são materiais de uso geral do reforçador para a placa de circuito flexível. A espessura de uso geral é 125μm (5mil), alguma dureza pode ser obtida.
(2) fibra de vidro
Fibra de vidro (tais como FR-4), que são igualmente materiais de uso geral para reforçadores. O reforçador do vidro de fibra tem uma dureza mais alta do que aquele do PI ou do poliéster, usado onde as exigências do chicote de fios são mais altas. A escala da espessura é tipicamente 125μm (5mil) a 3.175mm (125mils). Contudo, seu processamento é relativamente difícil do que o PI, e não pode ser um material da posição para fábricas de algum FPC.
polímero (de 3)
O polímero, tal como o plástico, etc. é usado igualmente como reforçadores.
Sua absorção de água é baixa, com resistência de alta pressão e de alta temperatura.
(4) folha de aço, calço de alumínio
A dureza do apoio da folha de aço, o calço de alumínio é alta, o calor pode igualmente ser dissipada. A dissipação da dureza ou de calor no projeto é o maior preocupação.
Mais indica do reforçador do PI
