vidro ITEQ FR4 da cola Epoxy de 1.0mm PWB de prata da imersão da placa de circuito de 2 camadas

1.0mm Epoxy Glass ITEQ FR4 2 Layer Circuit Board Immersion Silver PCB
1.0mm Epoxy Glass ITEQ FR4 2 Layer Circuit Board Immersion Silver PCB 1.0mm Epoxy Glass ITEQ FR4 2 Layer Circuit Board Immersion Silver PCB 1.0mm Epoxy Glass ITEQ FR4 2 Layer Circuit Board Immersion Silver PCB 1.0mm Epoxy Glass ITEQ FR4 2 Layer Circuit Board Immersion Silver PCB

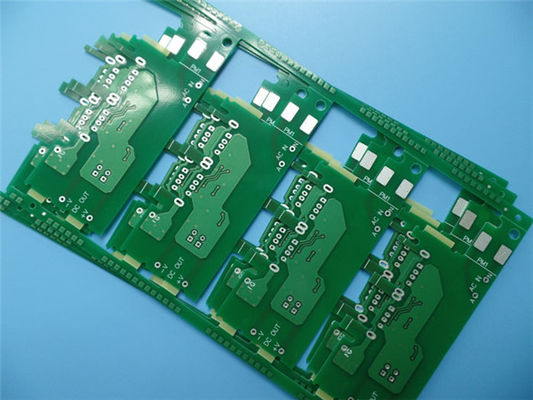

Imagem Grande :  vidro ITEQ FR4 da cola Epoxy de 1.0mm PWB de prata da imersão da placa de circuito de 2 camadas

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-470.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PCS
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: FR-4 Contagem da camada: 2 camadas
Espessura do PWB: 1.0mm ±0.1 Tamanho do PWB: 120 x 79mm=4PCS
Máscara da solda: VERDE Silkscreen: Branco
Peso de cobre: 1oz Revestimento de superfície: Prata da imersão
Realçar:

1.0mm placa de circuito de 2 camadas

,

ITEQ FR4 placa de circuito de 2 camadas

,

PWB de prata da imersão de ITEQ FR4


PWB de prata da imersão no vidro ITEQ FR-4 da cola Epoxy de 1.0mm placa de circuito de 2 camadas para o carregador de USB

1,1 descrição geral
Este é um tipo de placa de circuito impresso de 2 camadas construída na carcaça FR-4 com Tg 170°C para a aplicação do carregador de USB. Tem 1,0 milímetros grosso com silkscreen branco (Taiyo) na máscara verde da solda (Nanya) e prata da imersão em almofadas. A matéria-prima é de Taiwan ITEQ que fornece 4 acima do PWB pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 30 painéis são embalados para a expedição.

1,2 características e benefícios
Resistência térmica e apropriado proeminentes para o processo sem chumbo
Pode ser a operação horizontal e tem a eficiência elevada
Inspeção de AOI
Encontrar seu PWB precisa do protótipo à produção em massa.
12 horas de cotação
Capacidade do PWB do protótipo

vidro ITEQ FR4 da cola Epoxy de 1.0mm PWB de prata da imersão da placa de circuito de 2 camadas 0

1,3 aplicação
Rádio do router
Adaptador de Bluetooth para o PC
Controlador do motor
Seguimento da G/M
Modem HSDPA

1,4 folha do parâmetro e de dados
TAMANHO DO PWB 120 x 79mm=4PCS
TIPO DA PLACA O dobro tomou partido PWB
Número de camadas 2 layes
Componentes de superfície da montagem SIM
Através dos componentes do furo SIM
STACKUP DA CAMADA cobre ------- 17.8um (0.5oz) +PLATE
FR-4 0.8mm
cobre ------- 17.8um (0.5oz) +PLATE
TECNOLOGIA
Traço e espaço mínimos: 4mil/4mil
Furos mínimos/máximos: 0.5/3.8mm
Número de furos diferentes: 4
Número de furos de broca: 135
Número de entalhes moídos: 1
Número de entalhes internos: 0
Controle da impedância não
MATERIAL DA PLACA
Cola Epoxy de vidro: FR-4, ITEQ IT-180A TG>170
Folha final externo: 1oz
Folha final interna: 0oz
Altura final do PWB: 1.0mm ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Prata da imersão, Ag>0.15µm
Solde a máscara para aplicar-se a: Superior e inferior, mínimo 12micon.
Cor da máscara da solda: O verde, LP-4G G-05, Nanya forneceu
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Roteamento
MARCAÇÃO
Lado da legenda componente PARTE SUPERIOR
Cor da legenda componente Branco, S-380W, Taiyo Supplied.
Fabricante Name ou logotipo: Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE Chapeado através do furo (PTH), através de tented.
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059" (0.15mm)
Chapeamento da placa: 0,0030" (0.076mm)
Tolerância da broca: 0,002" (0.05mm)
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.

vidro ITEQ FR4 da cola Epoxy de 1.0mm PWB de prata da imersão da placa de circuito de 2 camadas 1

1,5 estratificação Prepreg de ITEQ: IT-180ATC/IT-180ABS
Propriedade Espessura<0> Thickness≧0.50 milímetro Unidades Método do teste
[0,0197 dentro] [0,0197 dentro]
Valor típico Especs. Valor típico Especs. Métrica IPC-TM-650
(Inglês) (ou como notável)
Descasque a força, mínimo         N/mm 2.4.8
A. folha do cobre do perfil baixo e muito folha do cobre do perfil baixo - todos os pesos de cobre > 17mm [0,669 mil.]         (lb/inch) 2.4.8.2
Folha do cobre do perfil de B. Padrão 0,88 (5,0) 0,70 (4,00) 0,88 (5,0) 0,70 (4,00)   2.4.8.3
1. Após o esforço térmico
2. Em 125°C [257 F]
3. Após soluções do processo 1,23 (7,0) 0,80 (4,57) 1,40 (8,0) 1,05 (6,00)
  1,05 (6,0) 0,70 (4,00) 1,23 (7,0) 0,70 (4,00)
  1,05 (6,0) 0,55 (3,14) 1,23 (7,0) 0,80 (4,57)
Resistividade de volume, mínima         MW-cm 2.5.17.1
A.C-96/35/90 3.0x1010 106 -- --
B. Após a resistência de umidade -- -- 3.0x1010 104
C. Na temperatura elevado E-24/125 5.0x1010 103 1.0x1010 103
Resistividade de superfície, mínima         MW 2.5.17.1
A.C-96/35/90 3.0x1010 104 -- --
B. Após a resistência de umidade -- -- 3.0x1010 104
C. Na temperatura elevado E-24/125 4.0x1010 103 4.0x1010 103
Absorção da umidade, máximo -- -- 0,12 0,8 % 2.6.2.1
Divisão dielétrica, mínimo -- -- 60 40 quilovolt 2.5.6
Permitividade (DK, índice da resina de 50%)   5,4   5,4 --
(Prepreg estratificado & laminado)
A. 1MHz 4,4 4,4 2.5.5.9
B. 1GHz 4,4 4,4
C. 2GHz 4,2 4,3 2.5.5.13
D. 5GHz 4,1 4,1
E. 10GHz 4 4,1
Tangente da perda (Df, índice da resina de 50%)   0,035   0,035 --
(Prepreg estratificado & laminado)
A. 1MHz 0,015 0,014 2.5.5.9
B. 1GHz 0,015 0,015
C. 2GHz 0,015 0,015 2.5.5.13
D. 5GHz 0,016 0,016
E. 10GHz 0,017 0,016
Força Flexural, mínima         N/mm2 2.4.4
Sentido de A. Comprimento -- -- 500-530 415 (lb/in2)
  -- -- (72,500-76,850) -60.190
B. sentido transversal -- -- 410-440 345
  -- -- (59,450-63,800) -50.140
Resistência de arco, mínima 125 60 125 60 s 2.5.1
Esforço térmico 10 s em 288°C [550.4F], mínimo         Avaliação 2.4.13.1
A. Unetched Passagem Passagem visual Passagem Passagem visual
B. Etched Passagem Passagem visual Passagem Passagem visual
Força elétrica, mínima 45 30 -- -- kV/mm 2.5.6.2
(Prepreg estratificado & laminado)
Inflamabilidade, V-0 V-0 V-0 V-0 Avaliação UL94
(Prepreg estratificado & laminado)
Temperatura de transição de vidro (DSC) 175 170 mínimos 175 170 mínimos ˚C 2.4.25
Temperatura da decomposição -- -- 345 340 mínimos ˚C 2.4.24.6
(perda de peso de 5%)
Linha central CTE de X/Y (40℃ a 125℃) -- -- 10--13 -- PPM/˚C 2.4.24
Z-linha central CTE           2.4.24
A. Alfa 1 -- -- 45 máximo 60 PPM/˚C
B. Alfa 2 -- -- 210 máximo 300 PPM/˚C
Graus de C do C. 50 a 260 -- -- 2,7 máximo 3,0 %
Resistência térmica           2.4.24.1
A. T260 -- -- >60 30 mínimos Minutos
B. T288 -- -- >30 15 mínimos Minutos
Resistência de CAF -- -- Passagem AABUS Passagem/falha 2.6.25
