O alumínio do UL 94-V0 de HASL baseou a camada dupla 2.1mm do PWB

HASL UL 94-V0 Aluminum Based PCB Dual Layer 2.1mm
HASL UL 94-V0 Aluminum Based PCB Dual Layer 2.1mm HASL UL 94-V0 Aluminum Based PCB Dual Layer 2.1mm HASL UL 94-V0 Aluminum Based PCB Dual Layer 2.1mm HASL UL 94-V0 Aluminum Based PCB Dual Layer 2.1mm HASL UL 94-V0 Aluminum Based PCB Dual Layer 2.1mm

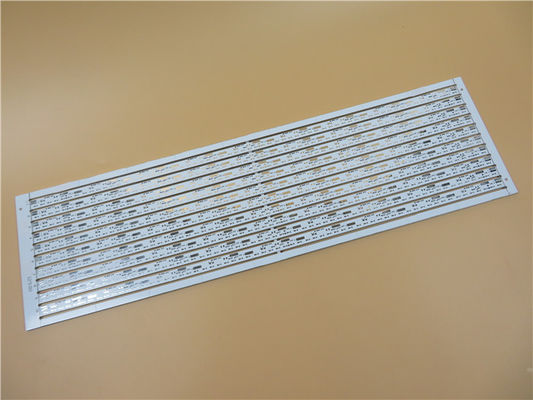

Imagem Grande :  O alumínio do UL 94-V0 de HASL baseou a camada dupla 2.1mm do PWB

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-751.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: Alumínio Contagem da camada: 2 camadas
Espessura do PWB: 2.1mm ±0.2 Tamanho do PWB: 500 x 150mm=10PCS
Máscara da solda: branco Silkscreen: Preto
Peso de cobre: 2oz Revestimento de superfície: Nivelamento de solda do ar quente (HASL), sem chumbo
Realçar:

o alumínio de 2.1mm baseou o PWB

,

O alumínio do UL 94-V0 baseou o PWB

O alumínio duplo de alumínio da camada da placa de circuito impresso da dupla camada baseou PWB 2-Layer MCPCB

1,1 folha de dados

TAMANHO DO PWB 500 x 150mm=10PCS
TIPO DA PLACA Mcpcb do IMS
Número de camadas PWB tomado partido dobro, PWB do núcleo do metal
Componentes de superfície da montagem SIM
Através dos componentes do furo NÃO
STACKUP DA CAMADA cobre ------- 70um (2oz)
material dielétrico 75um
cobre ------- 70um (2oz)
material dielétrico 75um
O alumínio suportou 1.8mm
TECNOLOGIA
Traço e espaço mínimos: 5.98mil/6.18mil
Furos mínimos/máximos: 0.3/2.2mm
Número de furos diferentes: 5
Número de furos de broca: 548
Número de entalhes moídos: 11
Número de entalhes internos: 0
Controle da impedância não
MATERIAL DA PLACA
Condutibilidade térmica 2W / MK
Folha final externo: 2oz
Folha final interna: 2oz
Altura final do PWB: 2.1mm ±0.2
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Nivelamento de solda do ar quente (HASL), sem chumbo, Sn>=2.54µm
Solde a máscara para aplicar-se a: Superior, mínimo 12micon.
Cor da máscara da solda: Branco super para o diodo emissor de luz
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Roteamento
MARCAÇÃO
Lado da legenda componente PARTE SUPERIOR
Cor da legenda componente Preto
Fabricante Name ou logotipo: Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE através de tented.
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059" (0.15mm)
Chapeamento da placa: 0,0030" (0.076mm)
Tolerância da broca: 0,002" (0.05mm)
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.

1,2 camadas acima
A construção a mais comum de MCPCB consiste nas seguintes 3 camadas:

1) Uma carcaça do metal, tipicamente de alumínio. Em algumas aplicações, uma carcaça de cobre é uma mais apropriado devido a sua condutibilidade térmica alta do que de alumínio (401W/MK contra 237 W/MK) mas mais cara.

2) Camada dielétrica da cola Epoxy. Esta é a camada a mais importante na construção de MCPCB porque afeta o desempenho térmico, a força elétrica da divisão, e, em alguns casos, o desempenho comum da solda do sistema de MCPCB. A condutibilidade térmica típica da camada dielétrica em um MCPCB é 1W/MK. Um valor mais alto é melhor para o bom desempenho térmico. Uma camada dielétrica do diluidor é melhor para o desempenho térmico também mas pode negativamente impactar a capacidade do MCPCB para suportar um teste potencial alto para encontrar standard de segurança elétricos mínimos como exigido em determinados mercados de iluminação. A camada dielétrica típica da espessura é 100μm.

3) Camada de cobre superior. Uma camada de cobre mais grossa melhora o calor que espalha no PWB mas pode levantar desafios para fabricantes do PWB ao fabricar traços ou espaços estreitos. Uma espessura de cobre de 1oz (35μm) ou de 2oz (70μm) é comum.

1,3 capacidade 2021 do PWB do núcleo do metal

NÃO. Parâmetro Valor
1 Tipo de núcleo do metal Alumínio, cobre, ferro
2 Modelo do núcleo do metal A1100, A5052, A6061, A6063, C1100
3 Revestimento de superfície HASL, ouro da imersão, prata da imersão, OSP
4 Espessura do chapeamento de superfície HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm, Ni 2.5-5µm
5 Contagem da camada 1-2 camadas
6 Máximo do tamanho da placa 23" x 46" (584mm×1168mm)
7 Mininum do tamanho da placa 0,1969" x 0,1969" (5mm×5mm)
8 Espessura da placa 0,0157" x 0,2362" (0.4-6.0mm)
9 Espessura de cobre 0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) a 10oz (350µm)
10 Largura de trilha mínima 5mil (0.127mm)
11 Espaço mínimo 5mil (0.127mm)
12 Tamanho mínimo do furo 0,0197" (0.5mm)
13 Tamanho máximo do furo Nenhum limite
14 Os furos mínimos perfuraram Espessura do PWB <1>
Thikness 1.2-3.0mm do PWB: 0,0591" (1.5mm)
15 Espessura de parede de PTH >20µm
16 Tolerância de PTH ±0.00295” (0.075mm)
17 Tolerância de NPTH ±0.00197” (0.05mm)
18 Desvio da posição do furo ±0.00394” (0.10mm)
19 Tolerância do esboço Roteamento: ±0.00394” (0.1mm)
Perfuração: ±0.00591” (0.15mm)
20 Ângulo do V-corte 30°, 45°, 60°
21 tamanho do V-corte 0,1969" x 47,24" (5mm×1200mm)
22 Espessura da placa do V-corte 0,0236" x 0,1181" (0.6-3mm)
23 Tolerância do ângulo do V-corte ±5º
24 Verticalidade de V-CUT ≤0.0059” (0.15mm)
25 Os entalhes quadrados mínimos perfuraram Espessura do PWB < 1="">
Espessura 1.2-3.0mm do PWB: 0,0394" x 0,0394" (1,0 x 1.0mm)
26 ALMOFADA mínima de BGA 0,01378" (0.35mm)
27 Largura mínima da ponte da máscara da solda. 8mil (0.2032mm)
28 Espessura mínima da máscara da solda >13µm (0.013mm)
29 Resistência de isolação 1012ΩNormal
30 Força destacável 2.2N/mm
31 Flutuador da solda 260℃ 3min
32 tensão do E-teste 50-250V
33 Condutibilidade térmica 0.8-8W/M.K
34 Urdidura ou torção ≤0.5%
35 Inflamabilidade FV-0
36 Altura mínima do indicador componente 0,0059" (0.15mm)
37 Máscara aberta mínima da solda na almofada 0,000394" (0.01mm)
