Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | Material 1W/MK dielétrico | Contagem da camada: | Único lado |
|---|---|---|---|
| Espessura do PWB: | 1.6mm ±0.16 | Tamanho do PWB: | 40 x 40mm=1PCS |
| Máscara da solda: | Branco | Silkscreen: | Preto |
| Peso de cobre: | 1oz | Revestimento de superfície: | ENIG |
| Realçar: | Única placa de circuito tomada partido do IMS,Placa de circuito do IMS da classe 2 do IPC 6012,Único PWB isolado tomado partido da carcaça do metal |
||

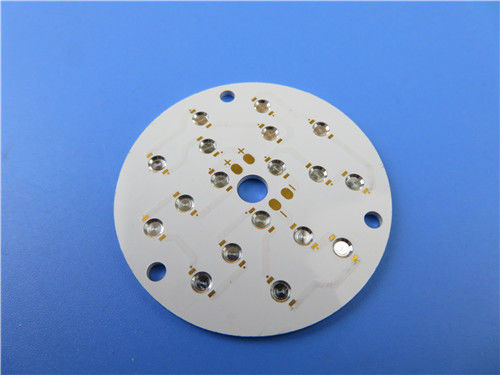

placa de circuito escareada PWB de alumínio Furo-amolgada do IMS do furo para a iluminação Led
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de único PWB tomado partido do alumínio para a aplicação da iluminação Led com furos bacia-amolgados. Está em 1,6 milímetros densamente com 1 condutibilidade térmica de W/MK. A placa de alumínio é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. 25 placas são embaladas para a expedição.
Folha do parâmetro e de dados
| TAMANHO DO PWB | 40 x 40mm=1PCS |
| TIPO DA PLACA | PWB DO IMS |
| Número de camadas | Único PWB tomado partido |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | NÃO |
| STACKUP DA CAMADA | cobre ------- 35um (1oz) |
| Material 1W/MK dielétrico | |
| Alumínio 5052 | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | 10mil/12mil |
| Furos mínimos/máximos: | 3mm /8.5mm |
| Número de furos diferentes: | 2 |
| Número de furos de broca: | 4 |
| Resistência térmica (°C/W) | ≤0.45 |
| Tensão de divisão (VDC) | 4000 |
| Controle da impedância | não |
| MATERIAL DA PLACA | |
| Condutibilidade térmica | 1W/MK material dielétrico, MCPCB |
| Folha final externo: | 1oz |
| Folha final interna: | 0oz |
| Altura final do PWB: | 1.6mm ±0.16 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Níquel Electroless sobre o ouro da imersão (ENIG) (1 níquel do µ” mais de 100” do µ) |
| Solde a máscara para aplicar-se a: | Parte superior. mínimo de 12µm. |
| Cor da máscara da solda: | Branco, PSR400 WT02 |
| Tipo da máscara da solda: | LPSM |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | Parte superior |
| Cor da legenda componente | Preto |
| Fabricante Name ou logotipo: | conforme a exigência |
| ATRAVÉS DE | não através de |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" (0.15mm) |
| Chapeamento da placa: | 0,0030" (0.076mm) |
| Tolerância da broca: | 0,002" (0.05mm) |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
Características e benefícios
Processo de SMT
A dissipação de calor eficaz reduz a temperatura de funcionamento do módulo e prolonga a vida útil.
A densidade e a confiança de poder são melhoradas acima de 10%.
Reduza a dependência dos dissipadores de calor e do outro hardware (que incluem materiais térmicos da relação),
Reduza o volume do produto,
Reduza o custo do hardware e do conjunto,
Os produtos e a fabricação são certificados por organizações autorizadas.
testes de 100% inclusivos do teste elétrico e da inspeção de AOI.
Teste de alta tensão, teste de controle da impedância, micro-seção, teste da solda-capacidade,
Preço competitivo
Serviço do tempo ligado
Uma experiência de mais de 18 anos
Aplicações
Eletromecânico
Regulador do interruptor
Equipamentos eletrônicos de uma comunicação
Equipamento da burótica
Controlador do motor
