Reflexão alta de alumínio MCPCB do PWB do espelho para a iluminação do diodo emissor de luz

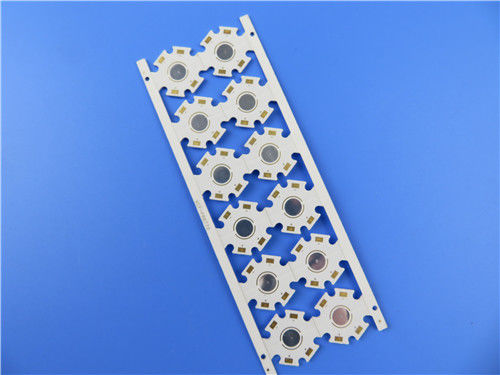

(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo do PWB de alumínio do espelho para a aplicação da iluminação Led. É uma única placa da camada MCPCB em 1,2 milímetros densamente com 1 condutibilidade térmica de W/MK. A placa de alumínio é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. 25 painéis são embalados para a expedição.
Folha do parâmetro e de dados
| TAMANHO DO PWB |
130 x 48mm=12PCS |
| TIPO DA PLACA |
PWB DO IMS |
| Número de camadas |
Único tomou partido o PWB, PWB do núcleo do metal |
| Componentes de superfície da montagem |
SIM |
| Através dos componentes do furo |
NÃO |
| STACKUP DA CAMADA |
cobre ------- 35um (1oz) |
| 1W/MK material dielétrico, 75um |
| Alumínio 5052, 1.2mm |
| TECNOLOGIA |
|
| Traço e espaço mínimos: |
12mil/12mil |
| Furos mínimos/máximos: |
1.5mm |
| Número de furos diferentes: |
1 |
| Número de furos de broca: |
4 |
| Resistência térmica (°C/W) |
≤0.45 |
| Tensão de divisão (VDC) |
4000 |
| Controle da impedância |
não |
| MATERIAL DA PLACA |
|
| Condutibilidade térmica |
1W/MK material dielétrico, MCPCB |
| Folha final externo: |
1oz |
| Folha final interna: |
0oz |
| Altura final do PWB: |
1.2mm ±0.12 |
| CHAPEAMENTO E REVESTIMENTO |
|
| Revestimento de superfície |
Ouro da imersão, reflexão de espelho |
| Solde a máscara para aplicar-se a: |
Parte superior. mínimo de 12µm. |
| Cor da máscara da solda: |
Branco, PSR400 WT02 |
| Tipo da máscara da solda: |
LPSM |
| CONTOUR/CUTTING |
Roteamento |
| MARCAÇÃO |
|
| Lado da legenda componente |
nenhum silkscreen |
| Cor da legenda componente |
nenhum silkscreen |
| Fabricante Name ou logotipo: |
conforme a exigência |
| ATRAVÉS DE |
não através de |
| AVALIAÇÃO DE FLAMIBILITY |
Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO |
|
| Dimensão do esboço: |
0,0059" (0.15mm) |
| Chapeamento da placa: |
0,0030" (0.076mm) |
| Tolerância da broca: |
0,002" (0.05mm) |
| TESTE |
Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA |
arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
No mundo inteiro, globalmente. |
Características e benefícios
Combinação da otimização de circuito de poder e de circuito de controle,
Substitua a carcaça cerâmica frágil e obtenha uma durabilidade mecânica melhor,
Difusão do calor eficaz no projeto do circuito,
Reduza a temperatura de funcionamento do equipamento,
Melhore a densidade de poder e a confiança do dispositivo,
Prolongue a vida útil do produto,
Aplicações
Iluminação automotivo
Controle constante da tensão
Sistema de conversão claro
Iluminação do shopping
Nossas capacidades 2021 das placas de circuito da condução
Vias cegos, vias enterrados
PWB do cabo flexível
Placas de cobre pesadas 10oz
Tg alto, material alto de CTI
FR-4 híbrido e material de alta frequência
A impedância controlou o PWB
Classe 2 do IPC, classe 3 do IPC
PWB sem chumbo (RoHS complacente)
PCBs Multilayer às placas das camadas do cobre 32+
PWB do núcleo do metal (MCPCB)
Materiais do PWB – FR-4, Polyimide, Rogers & mais
Fabricante complacente do PWB de RoHS
PWB rígido do cabo flexível
PWB do RF/PWB de alta frequência
Através-furo, BGA, dedo do ouro, abóbada da borda
Através-em-almofada, vias enchidos
IATF16949 (2016), ISO14001 (2004), ISO9001 (2015), UL certificou
Nossos serviços
Foco em protótipos, grupos pequenos, produção de volume
A rotação rápida, dobro tomou partido PWB 24 horas disponível.
Porta ao serviço da expedição da porta
PWB de alumínio do espelho
O PWB de alumínio do espelho é uma carcaça que seja pressionada junto com a carcaça material do camada do circuito de BT e a de alumínio com partículas de prata. É a matéria prima a mais apropriada para o empacotamento da ESPIGA.
Vantagens
Boa dissipação de calor: a carcaça de alumínio de prata do espelho adota a tecnologia termoelétrico da separação, e a condutibilidade térmica do PWB de alumínio ordinário com camada de isolamento é 1W/MK a 3W/MK. A condutibilidade térmica do PWB de alumínio do espelho alcança um 137W/MK mais alto, que melhore extremamente a dissipação de calor da microplaqueta.
Eficiência clara alta: a refletividade do PWB de alumínio do ouro ordinário é 80%, a refletividade do PWB de alumínio do furo do copo é 85%, a refletividade do PWB de alumínio chapeado de prata é 95%, e a refletividade do PWB de alumínio de prata do espelho é 98%. O PWB de alumínio de prata do espelho pode fazer a luz da microplaqueta melhora entusiasmado.
