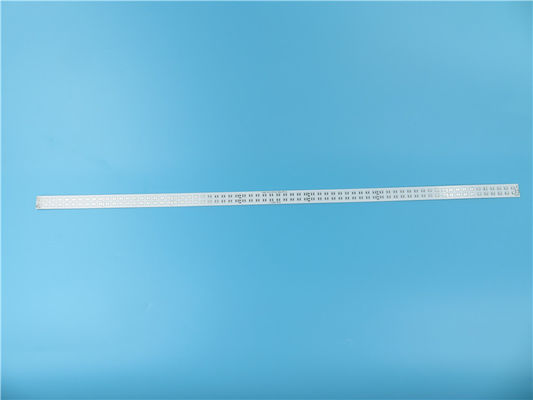

Medidor de alumínio MCPCB da tira 1 do PWB construído em 1.0mm grosso com o HASL sem chumbo
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de PWB da tira do diodo emissor de luz construído no núcleo de alumínio com o dielétrico 1W/MK para a aplicação da iluminação do diodo emissor de luz do poder. É 1,4 medidores por muito tempo com o silkscreen grosso, preto de 1.0mm sobre a máscara branca da solda e o HASL em almofadas. A matéria-prima é usada do tipo de ILM, placa inteira que fornece 1 PWB acima. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.
Folha do parâmetro e de dados
| TAMANHO DO PWB |
1420 x 16mm = 1PCS |
| TIPO DA PLACA |
PWB de alumínio, PWB do IMS |
| Número de camadas |
Único PWB tomado partido |
| Componentes de superfície da montagem |
SIM |
| Através dos componentes do furo |
NÃO |
| STACKUP DA CAMADA |
cobre ------- 35um (1oz) |
| Material 1W/MK dielétrico |
| Alumínio 5052 |
| TECNOLOGIA |
|
| Traço e espaço mínimos: |
62,4 mil. /-mil. |
| Furos mínimos/máximos: |
4,2 milímetros/4,2 milímetros |
| Número de furos diferentes: |
1 |
| Número de furos de broca: |
21 |
| Resistência térmica (°C/W) |
≤0.45 |
| Tensão de divisão (VDC) |
4000 |
| Controle da impedância |
não |
| MATERIAL DA PLACA |
|
| Condutibilidade térmica |
1W/MK material dielétrico, MCPCB |
| Folha final externo: |
1oz |
| Folha final interna: |
0oz |
| Altura final do PWB: |
1,0 milímetros ±0.10 |
| CHAPEAMENTO E REVESTIMENTO |
|
| Revestimento de superfície |
Solda do ar quente |
| Solde a máscara para aplicar-se a: |
Parte superior. mínimo de 12µm. |
| Cor da máscara da solda: |
Branco |
| Tipo da máscara da solda: |
LPSM |
| CONTOUR/CUTTING |
Roteamento |
| MARCAÇÃO |
|
| Lado da legenda componente |
PARTE SUPERIOR |
| Cor da legenda componente |
Preto |
| Fabricante Name ou logotipo: |
Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE |
não através de |
| AVALIAÇÃO DE FLAMIBILITY |
Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO |
|
| Dimensão do esboço: |
0,0059" (0.15mm) |
| Chapeamento da placa: |
0,0030" (0.076mm) |
| Tolerância da broca: |
0,002" (0.05mm) |
| TESTE |
Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA |
arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
No mundo inteiro, globalmente. |
Características e benefícios
Substitua a carcaça cerâmica frágil e obtenha uma durabilidade mecânica melhor;
Prolongue a vida útil do produto;
Reduza o custo do hardware e do conjunto;
Reduza a temperatura de funcionamento do equipamento;
Método de envio diversificado;
Vasta gama de fornecimento do PWB;
O UL reconheceu e RoHS Diretivo-complacente;
Capacidade do PWB do protótipo;
Tenha a capacidade da produção de volume.
Aplicações
Amplificador de potência
Controlador do motor
Radiador
Lâmpada fluorescente
Nossas capacidades 2021 das placas de circuito da condução
Vias cegos, vias enterrados
PWB do cabo flexível
Placas de cobre pesadas 10oz
Tg alto, material alto de CTI
FR-4 híbrido e material de alta frequência
A impedância controlou o PWB
Classe 2 do IPC, classe 3 do IPC
PWB sem chumbo (RoHS complacente)
PCBs Multilayer às placas das camadas do cobre 32+
PWB do núcleo do metal (MCPCB)
Materiais do PWB – FR-4, Polyimide, Rogers & mais
Fabricante complacente do PWB de RoHS
PWB rígido do cabo flexível
PWB do RF/PWB de alta frequência
Através-furo, BGA, dedo do ouro, abóbada da borda
Através-em-almofada, vias enchidos
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL certificou
