Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | Material 2W/MK dielétrico | Contagem da camada: | Único lado |
|---|---|---|---|
| Espessura do PWB: | 1.6mm ±0.16 | Tamanho do PWB: | 26 x 26 milímetros (diâmetro 26mm) |
| Máscara da solda: | branco | Silkscreen: | Preto |
| Peso de cobre: | 2oz | Revestimento de superfície: | Nivelamento de solda do ar quente (HASL), sem chumbo |
| Realçar: | placa de alumínio do PWB da placa do diodo emissor de luz de 1.6mm,placa de alumínio do PWB da placa do diodo emissor de luz 2oz,placa de circuito 2oz de alumínio |
||

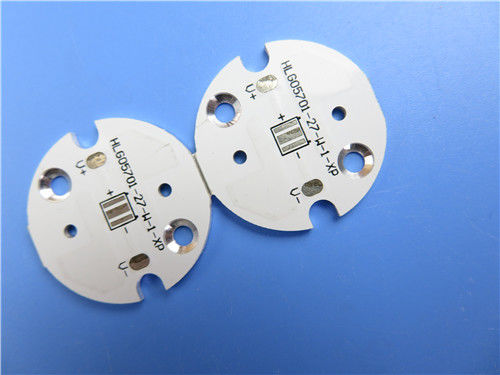

PWB do único alumínio de alumínio tomado partido do PWB 1W/MK com o HASL para o sistema de conversão claro
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo do PWB de alumínio para a aplicação da iluminação Led. É uma única placa da camada MCPCB em 1,6 milímetros densamente com condutibilidade térmica de 2 W/MK. A placa de alumínio é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. 30 painéis são embalados separadamente.
Folha do parâmetro e de dados
| TAMANHO DO PWB | 26 x 26 milímetros (diâmetro 26mm) |
| TIPO DA PLACA | PWB DO IMS |
| Número de camadas | Único PWB tomado partido |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | NÃO |
| STACKUP DA CAMADA | cobre ------- 70um (2oz) |
| 2W/MK material dielétrico 75um | |
| 6061 1.5mm de alumínio | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | 18mil/25mil |
| Furos mínimos/máximos: | 2.0mm/4.0mm |
| Número de furos diferentes: | 2 |
| Número de furos de broca: | 4 |
| Número de entalhes moídos: | 2 |
| Número de entalhes internos: | 0 |
| Controle da impedância | não |
| MATERIAL DA PLACA | |
| Núcleo de alumínio: | 2W / Material dielétrico 75um do MK |
| Resistência térmica (°C/W) | ≤0.45 |
| Tensão de divisão (VDC) | 4000 |
| Folha final externo: | 2oz |
| Folha final interna: | 0oz |
| Altura final do PWB: | 1.6mm ±0.16 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Nivelamento de solda do ar quente (HASL), sem chumbo, Sn>=2.54µm |
| Solde a máscara para aplicar-se a: | SUPERIOR, mínimo 12micron |
| Cor da máscara da solda: | Branco |
| Tipo da máscara da solda: | LPSM |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | PARTE SUPERIOR |
| Cor da legenda componente | Preto |
| Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE | Chapeado não durante todo o furo (NPTH) |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Chapeamento da placa: | 0,0029" |
| Tolerância da broca: | 0,002" |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
Características e benefícios
Substitua a carcaça cerâmica frágil e obtenha uma durabilidade mecânica melhor,
Reduza a temperatura de funcionamento do equipamento,
Prolongue a vida útil do produto,
Porta de DDU à expedição da porta com custos de envio competitivos,
Método de envio diversificado
Serviço do tempo ligado
Aplicações
Lâmpada de rua
Regulador eletrônico
Sistema de conversão claro
amplificador alanced
