Placa tomada partido dobro do PWB de TC350 Rogers para antenas termicamente dadas um ciclo

Double Sided TC350 Rogers PCB Board For Thermally Cycled Antennas
Double Sided TC350 Rogers PCB Board For Thermally Cycled Antennas Double Sided TC350 Rogers PCB Board For Thermally Cycled Antennas

Imagem Grande :  Placa tomada partido dobro do PWB de TC350 Rogers para antenas termicamente dadas um ciclo

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-141.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: A fibra de vidro tecida reforçada, enchido cerâmico, PTFE baseou composto Contagem da camada: Camada Dupla, Multicamadas, PCB Híbrido
Espessura do PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho. Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície: Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc….
Realçar:

Placa tomada partido dobro do PWB de Rogers

,

Placa do PWB de TC350 Rogers

,

O dobro de Rogers TC350 tomou partido PWB

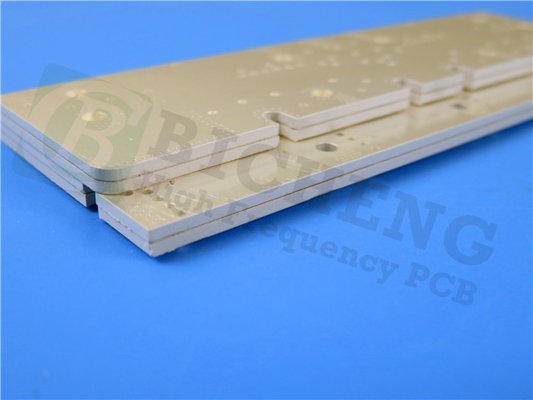

PCB de dupla face construída em 60mil Rogers TC350 com ouro de imersão paraAntenas cicladas termicamente



O TC350 da Rogers é um composto à base de PTFE reforçado com fibra de vidro, preenchido com cerâmica, para uso como placa de circuito impresso. O TC350 foi projetado para fornecer transferência de calor aprimorada por meio da condutividade térmica "Melhor da categoria", reduzindo a perda dielétrica e a perda de inserção .Perdas menores resultam em maiores ganhos/eficiências do amplificador e da antena.



Características e Benefícios:

1. A maior condutividade térmica do TC350 fornece maior potência, reduz os pontos quentes e melhora a confiabilidade do dispositivo.Isso resulta em temperaturas de junção reduzidas e prolonga a vida útil dos componentes ativos, o que é crítico para melhorar a confiabilidade do amplificador de potência, estender o MTBF e reduzir os custos de garantia.



2. O TC350 possui excelente estabilidade dielétrica constante em uma ampla faixa de temperatura.Isso ajuda os projetistas de amplificadores de potência e antenas a maximizar o ganho e minimizar a perda de largura de banda devido ao desvio constante do dielétrico à medida que a temperatura operacional muda.



3. O TC350 possui uma forte ligação ao cobre, utilizando cobre de baixo perfil e grau de micro-ondas.Isso resulta em perda de inserção ainda menor devido às perdas de cobre por efeito de pele que são mais óbvias em frequências de RF e micro-ondas mais altas.



Nossas capacidades de PCB (TC350)

Nossa capacidade de PCB (TC350)
PCB Material: Composto à base de PTFE reforçado com fibra de vidro trançado, preenchido com cerâmica
Designação: TC350
Constante dielétrica: 3,5±0,05
Condutividade térmica 0,72 W/mK
Fator de dissipação Df 0,002 @ 10 GHz
Contagem de camadas: Dupla Camada, Multicamadas, PCB Híbrido
Peso de cobre: 0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm)
Espessura do PCB: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Tamanho do PCB: ≤400mm X 500mm
Máscara de solda: Verde, preto, azul, amarelo, vermelho etc.
Acabamento de superfície: Cobre nu, HASL, ENIG, OSP, estanho de imersão etc.



Aplicações Típicas:

1. Combinador de micro-ondas e divisores de potência

2. Amplificadores de Potência, Filtros e Acopladores

3. Amplificadores montados em torre (TMA) e amplificadores montados em torre (TMB)

4. Antenas cicladas termicamente sensíveis à deriva dielétrica
