Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | Estratificações cerâmicas do hidrocarboneto | Contagem da camada: | Camada Dupla, Multicamadas, PCB Híbrido |
|---|---|---|---|
| Tamanho do PWB: | ≤400mm X 500mm | Espessura do PWB: | 10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. | Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc…. | ||
| Realçar: | Placa do PWB de RO4350B LoPro Rogers,placa do PWB de 60.7mil Rogers,Placa do PWB de Rogers do hidrocarboneto |
||

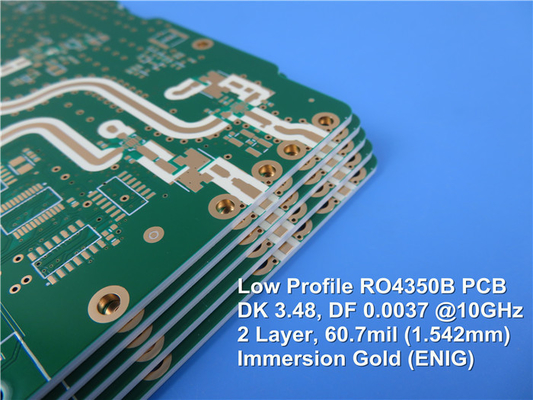

DualLayer Rogers PCB construído em600,7mil RO4350BFolha com tratamento reverso LoProCom ENIGparaHighSfez xixiBackPpistas
Os laminados RO4350B LoPro usam uma tecnologia proprietária da Rogers que permite que a folha com tratamento reverso se una ao dielétrico RO4350B padrão.Isso resulta em um laminado com baixa perda de condutor para melhorar a perda de inserção e a integridade do sinal, mantendo todos os outros atributos desejáveis do sistema laminado RO4350B padrão.
Características e benefícios:
Os materiais RO4350B são laminados de hidrocarbonetos/cerâmicos reforçados com folha tratada reversa de perfil muito baixo.
1. Menor perda de inserção
2. PIM baixo
3. Maior integridade do sinal
4. Alta densidade de circuito
Baixo coeficiente de expansão térmica do eixo Z
1. Capacidade de placa multicamadas
2. Flexibilidade de projeto
Compatível com processo sem chumbo
1. Processamento de alta temperatura
2. Atende às preocupações ambientais
resistente a CAF
Nossa capacidade de PCB (RO4350BLoPro)
| PCB Material: | Laminados Cerâmicos de Hidrocarbonetos |
| Designação: | RO4350B LoPro |
| Constante dielétrica: | 3,48±0,05 |
| Contagem de camadas: | Dupla Camada, Multicamadas, PCB Híbrido |
| Peso de cobre: | 0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm) |
| Espessura do PCB: | 10,7 mil (0,272 mm), 14 mil (0,356 mm), 17,3 mil (0,439 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542 mm) |
| Tamanho do PCB: | ≤400mm X 500mm |
| Máscara de solda: | Verde, preto, azul, amarelo, vermelho etc. |
| Acabamento de superfície: | Cobre nu, HASL, ENIG, OSP, estanho de imersão etc. |
Algumas Aplicações Típicas:
1. Aplicações digitais, como servidores, roteadores e backplanes de alta velocidade
2. Antenas de estação base celular e amplificadores de potência
3. LNBs para satélites de transmissão direta
4. Etiquetas de Identificação de RF
Propriedades Típicas de RO4350BLoPro
| Propriedade | Valor típico | Direção | Unidades | Doença | Método de teste |
| Constante Dielétrica, Processo | 3,48 ± 0,05 | z | -- | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Linha de tiras presa |
| Constante Dielétrica, Projeto | 3,55 | z | -- | 8 a 40 GHz | Método de comprimento de fase diferencial |
| Fator de Dissipação bronzeado, | 0,0037 0,0031 | z | -- | 10 GHz/23°C 2,5 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Coefi ciente Térmico der | 50 | z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistividade volumétrica | 1,2 x 1010 | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividade superficial | 5,7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Força elétrica | 31.2(780) | z | KV/mm(V/mil) | 0,51 mm (0,020”) | IPC-TM-650 2.5.6.2 |
| Módulo de Tração | 11473(1664) | Y | MPa(kpsi) | RT | ASTM D638 |
| Resistência à tracção | 175(25.4) | Y | MPa(kpsi) | RT | ASTM D638 |
| Resistência à flexão | 255(37) | MPa(kpsi) | IPC-TM-650 2.4.4 | ||
| Estabilidade dimensional | <0,5 | X,Y | mm/m (mils/polegada) | após condicionamento +E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de Expansão Térmica | 14 | x | ppm/°C | -55 a 288°C | IPC-TM-650 2.1.41 |
| 16 | y | ||||
| 35 | z | ||||
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D3850 | ||
| Condutividade térmica | 0,62 | W/m/°K | 80°C | ASTM C518 | |
| Absorção de umidade | 0,06 | % | 48 horas de imersão amostra de 0,060" Temperatura 50°C | ASTM D570 | |
| Densidade | 1,86 | g/cm3 | 23°C | ASTM D792 | |
| Resistência à casca de cobre | 0,88(5,0) | N/mm(pli) | depois da solda flutuar 1 oz.Folha TC | IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Compatível com processos sem chumbo | Sim |
