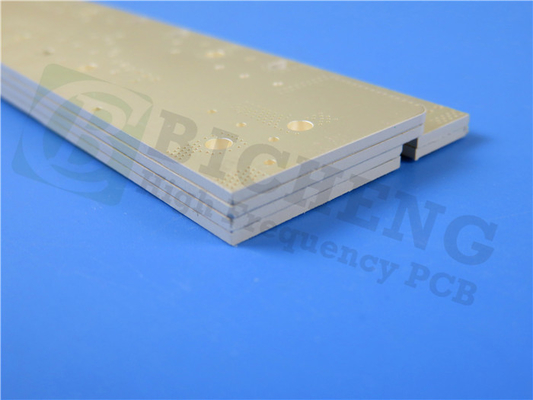

PWB tomado partido dobro construído em 60mil Rogers TC350 com ouro da imersão para antenas termicamente dadas um ciclo
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
O TC350 de Rogers é uma fibra de vidro tecida reforçada, enchido cerâmico, PTFE baseou o composto para o uso como a fatura do circuito impresso board.TC350 é projetado fornecer calor-transferência aumentada com a condutibilidade térmica da “Melhor-Em-classe”, ao reduzir a perda dielétrica e a perda de inserção. Abaixe perdas conduzem a uns ganhos mais altos do amplificador e da antena/eficiências.
Características & benefícios:
1. A condutibilidade térmica aumentada de TC350 fornece um poder mais alto que segura, reduz hot spot e melhora a confiança do dispositivo. Isto conduz às temperaturas de junção reduzidas e estende a vida de componentes ativos, que é crítica para melhorar a confiança do amplificador de potência, o MTBF de alargamento e a diminuição de custos da garantia.
2. TC350 tem Constant Stability dielétrico excelente através de uma variação da temperatura larga. Isto ajuda o amplificador de potência e os desenhistas da antena maximizam o ganho e minimizam a largura de banda inoperante perdidos à tração constante dielétrica como mudanças de temperatura do funcionamento.
3. TC350 aprecia uma ligação forte para revestir, utilizando a categoria da micro-ondas, cobre do perfil baixo. Isto conduz mesmo a uma mais baixa perda de inserção devido às perdas do efeito de pele de cobre que são mais óbvias em umas frequências mais altas do RF e de micro-ondas.
Nossas capacidades do PWB (TC350)
| Material do PWB: | A fibra de vidro tecida reforçada, enchido cerâmico, PTFE baseou composto |
| Designação: | TC350 |
| Constante dielétrica: | 3.5±0.05 |
| Condutibilidade térmica | 0,72 W/m-K |
| Fator de dissipação | Gigahertz do Df .002@10 |
| Contagem da camada: | Dupla camada, PWB Multilayer, híbrido |
| Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Espessura do PWB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc…. |
Aplicações típicas:
1. Combinador da micro-ondas e divisores de poder
2. Amplificadores de potência, filtros e acopladores
3. A torre montou os amplificadores (TMA) e a torre montou os impulsionadores (TMB)
4. Antenas termicamente dadas um ciclo sensíveis à tração dielétrica
Propriedades típicas de TC350
| Propriedade | Unidades | Valor | Teste Merthod |
| 1. Propriedades elétricas | |||
| Constante dielétrica (pode variar pela espessura) | |||
| @1 megahertz | - | 3,50 | IPC TM-650 2.5.5.3 |
| Gigahertz @1.8 | - | 3,50 | CAVIDADE RESSONANTE |
| Gigahertz @10 | - | 3,50 | IPC TM-650 2.5.5.5 |
| Fator de dissipação | |||
| @1 megahertz | - | 0,0015 | IPC TM-650 2.5.5.3 |
| Gigahertz @1.8 | - | 0,0018 | CAVIDADE RESSONANTE |
| Gigahertz @10 | - | 0,0020 | IPC TM-650 2.5.5.5 |
| Coeficiente de temperatura do dielétrico | - | ||
| TC r @ 10 gigahertz (- 40-150°C) | ppm/ºC | -9 | IPC TM-650 2.5.5.5 |
| Resistividade de volume | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Resistividade de superfície | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Força elétrica | Volts/mil. (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Divisão dielétrica | quilovolt | 40 | IPC TM-650 2.5.6 |
| Resistência de arco | segundo | >240 | IPC TM-650 2.5.1 |
| propriedades 2.Thermal | |||
| Temperatura da decomposição (TD) | |||
| Inicial | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | minuto | >60 | IPC TM-650 2.4.24.1 |
| T288 | minuto | >60 | IPC TM-650 2.4.24.1 |
| T300 | minuto | >60 | IPC TM-650 2.4.24.1 |
| Expansão térmica, CTE (x, y) 50-150ºC | ppm/ºC | 7, 7 | IPC TM-650 2.4.41 |
| Expansão térmica, CTE (z) 50-150ºC | ppm/ºC | 12 | IPC TM-650 2.4.24 |
| % da expansão da z-linha central (50-260ºC) | % | 1,2 | IPC TM-650 2.4.24 |
| 3. Propriedades mecânicas | |||
| Descasque a força para revestir (1 mícron oz/35) | |||
| Após o esforço térmico | lb/in (N/mm) | 7 (1,2) | IPC TM-650 2.4.8 |
| Nas temperaturas elevados (150ºC) | lb/in (N/mm) | 9 (1,6) | IPC TM-650 2.4.8.2 |
| Após soluções do processo | lb/in (N/mm) | 7 (1,2) | IPC TM-650 2.4.8 |
| Módulo Young | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| Força Flexural (máquina/cruz) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Resistência à tração (máquina/cruz) | kpsi (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| Módulo compressivo | kpsi (MPa) | ASTM D-3410 | |
| A relação de Poisson | - | ASTM D-3039 | |
| 4. Propriedades físicas | |||
| Absorção de água | % | 0,05 | IPC TM-650 2.6.2.1 |
| Densidade, 23ºC ambiental | g/cm3 | 2,30 | Método A de ASTM D792 |
| Condutibilidade térmica | W/mK | 0,72 | ASTM D5470 |
| Calor específico | J/gK | 0,90 | ASTM D5470 |
| Inflamabilidade | classe | V0 | UL-94 |
| Desgaseificação da NASA, 125ºC, ≤10 - 6 torr | |||
| Perda maciça total | % | 0,02 | NASA SP-R-0022A |
| Voláteis recolhidos | % | 0,01 | NASA SP-R-0022A |
| Vapor de água recuperado | % | 0,01 | NASA SP-R-0022A |
