UL de alta frequência do PWB da camada 0.5oz de Rogers 4003 multi PWB de 4 camadas

Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB
Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB

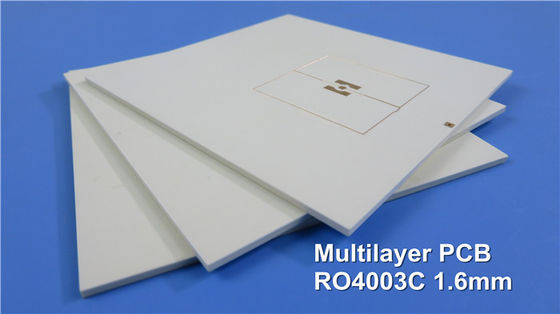

Imagem Grande :  UL de alta frequência do PWB da camada 0.5oz de Rogers 4003 multi PWB de 4 camadas

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-161.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Contagem da camada: Multilayer Espessura do PWB: 1.6mm
Tamanho do PWB: ≤400mm X 500mm Peso de cobre: 0.5oz (17 µm), 1oz (35µm),
Revestimento de superfície: Cobre desencapado, HASL, ENIG, OSP etc….
Realçar:

PWB da camada do UL multi

,

multi PWB da camada 0.5oz

,

Rogers PWB de 4 camadas

4- placa de alta frequência do PWB de Rogers dacamada construída em 16 mil. RO4003C para LNB para satélites da transmissão Direct

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Olá! todos,

Hoje, nós estamos indo falar aproximadamente 2 tipos de PWB da alta frequência de 4 camadas fizemos no núcleo 16mil de RO4003C.

A placa é projetada como uma estrutura de camada 4, porque o PWB de 4 camadas é relativamente simples e barato, que é útil abrir um novo mercado.

Deixe-nos ver a pilha-acima primeiramente.

UL de alta frequência do PWB da camada 0.5oz de Rogers 4003 multi PWB de 4 camadas 0

Visão da pilha acima, nós podemos ver que a primeira camada à ?a camada e à 4o camada à ó camada são o núcleo 12mil do núcleo RO4003C e 16mil de RO4003C, o núcleo fixou a espessura que é muito importante para o comprimento elétrico de linhas do RF na placa de circuito, e os 2 núcleos são ligados ligando o filme - Prepreg.

Presentemente, há 2 tipos de PP usados em PWB da alta frequência da multi-camada. Aquele é o dielétrico FR-4 e dielétrico de alta frequência, tal como RO4450F, Cuclad 6250, FastRise-28 Taconic (FR-28) etc.

O peso de cobre na camada interna é meias onças, camadas exteriores 1 onça. Os vias cegos são furados em ambos os núcleos.

UL de alta frequência do PWB da camada 0.5oz de Rogers 4003 multi PWB de 4 camadas 1

A ?a placa é um PWB misturado, FR-4 é usado na camada 3 e a camada 4, sinal de alta frequência transmite na carcaça de alta frequência: L1 e L2. De acordo com as aplicações reais, a espessura do material dielétrico e FR-4 podem ser ajustados.

UL de alta frequência do PWB da camada 0.5oz de Rogers 4003 multi PWB de 4 camadas 2

A aplicação do PWB híbrido de 16mil RO4003C é larga, como o osciloscópio, o combinador modulares da antena, amplificador equilibrada, 4G antena etc.

As vantagens do PWB híbrido de 16mil RO4003C são mostradas como segue:

1) RO4003C exibe uma constante dielétrica estável sobre uma escala de frequência larga. Isto faz-lhe uma carcaça ideal para aplicações de faixa larga.

2) Reduzir a perda do sinal na aplicação de alta frequência encontra o desenvolvimento precisa da tecnologia de comunicação.

3) Custo reduzido sobre pilha-UPS com todo o material de pequenas perdas;

UL de alta frequência do PWB da camada 0.5oz de Rogers 4003 multi PWB de 4 camadas 3

A espessura padrão de RO4003C é 0,008" (0.203mm), 0,012" (0.305mm), 0,016" (0.406mm), 0,020" (0.508mm), 0,032" (0.813mm) e 0,060" (1.524mm). Este a espessura está disponível na casa. Dê boas-vindas a seu patrocínio.

Folha de dados de Rogers 4003C (RO4003C)

Valor típico de RO4003C
Propriedade RO4003C Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 3.38±0.05 Z 10 GHz/23℃ IPC-TM-650 2.5.5.5 apertou Stripline
Constante dielétrica, εDesign 3,55 Z 8 a 40 gigahertz Método do comprimento da fase diferencial
Dissipação Factortan, δ 0,0027
0,0021
Z 10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coeficiente térmico do ε +40 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistividade de volume 1,7 x 1010 MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistividade de superfície 4,2 x 109 COND A IPC-TM-650 2.5.17.1
Força elétrica 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Módulo elástico 19.650 (2.850)
19.450 (2.821)
X
Y
MPa (ksi) RT ASTM D 638
Resistência à tração 139 (20,2)
100 (14,5)
X
Y
MPa (ksi) RT ASTM D 638
Força Flexural 276
(40)
MPa
(kpsi)
IPC-TM-650 2.4.4
Estabilidade dimensional <0>X, Y mm/m
(mil./polegada)
após etch+E2/150℃ IPC-TM-650 2.4.39A
Coeficiente da expansão térmica 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280 ℃ TMA IPC-TM-650 2.4.24.3
TD 425 ℃ TGA ASTM D 3850
Condutibilidade térmica 0,71 W/M/oK 80℃ ASTM C518
Absorção da umidade 0,06 % 48hours imersão 0,060"
temperatura 50℃ da amostra
ASTM D 570
Densidade 1,79 gm/cm3 23℃ ASTM D 792
Casca de cobre Stength 1,05
(6,0)
N/mm
(pli)
após o flutuador da solda 1 onça.
Folha do EDC
IPC-TM-650 2.4.8
Inflamabilidade N/A UL 94
Processo sem chumbo compatível Sim
