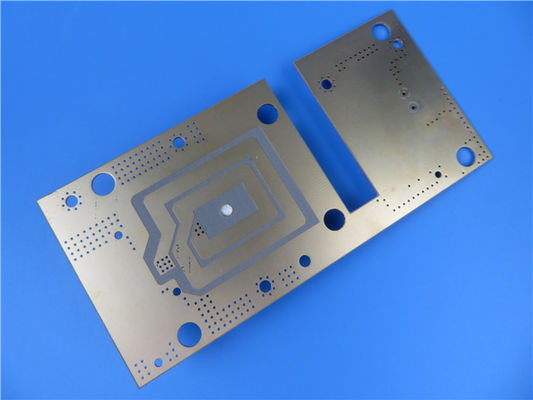

Ouro de alta frequência tomado partido dobro alto da imersão do revestimento da placa de circuito impresso do PWB 30mil de RF-35 RF Tg e máscara preta da solda
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Breve introdução
Este é um tipo de PWB da alta frequência RF-35 de ORCER (cerâmico orgânico). Construiu no núcleo 30mil com cobre 2oz na camada superior e inferior (placa tomada partido dobro). É 120mm por muito tempo por 60mm largamente com ouro da imersão em almofadas. A camada inferior está aberta arejar com superfície do ouro como nós vimos.
PWB Taconic do RF
Além de RF-35, há outros tipos de PWB Taconic do “RF” disponível em nossa casa. Como etc. das escalas 2,97 a 10,2 de RF-10 (10mil, 20mil, 25mil, 60mil e 125mil), de RF-30A (10mil, 20mil, 30mil, 40mil e 60mil), de RF-35TC (10mil, 20mil, 30mil), de RF-60TC (10mil, 20mil, 30mil, 60mil e 125mil), de RF-35A2 (5mil, 10mil, 20mil, 30mil e 60mil) etc. DK.
O outro material disponível do PWB
FR-4 Tg>135, Tg>170 alto FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.
Rogers TMM4, TMM10, Kappa 438 etc.
PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2)
TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 Taconic etc.
AD450, AD600, TC350 etc.
Nelco N4000, N9350, N9240
PWB do núcleo do metal, material 1W/MK-3W/MK
PWB flexível
CAPACIDADE
2500-3000 tipos cada mês.
ÁREA DE SERVIÇO
Asiático de America do Norte, de Oceania, de 3Sudeste Asiático, de Europa Oriental, de África, de América Latina, ocidental & de TB0 0N Europa do Sul, de Europa do Norte, central & sul, Médio Oriente.
Aplicações:
Amplificadores de potência
Filtros e acopladores
Componentes passivos
Especificações do PWB
| TAMANHO DO PWB | 120 x 60mm=1up |
| TIPO DA PLACA | O dobro tomou partido PWB |
| Número de camadas | 2 camadas |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | NÃO |
| STACKUP DA CAMADA | cobre ------- 1 onça) +plate camada SUPERIOR de 35um ( |
| RF-35 0.762mm | |
| cobre ------- 35um (1 onça) + camada do BOT da placa | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | mil. 7,0 mil./7,0 |
| Furos mínimos/máximos: | 0,5 milímetros/0,5 milímetros |
| Número de furos diferentes: | 1 |
| Número de furos de broca: | 8 |
| Número de entalhes moídos: | 1 |
| Número de entalhes internos: | 1 |
| Controle da impedância: | não |
| Número de dedo do ouro: | 0 |
| MATERIAL DA PLACA | |
| Cola Epoxy de vidro: | RF-35 0.762mm |
| Folha final externo: | 2,0 onças |
| Folha final interna: | N/A |
| Altura final do PWB: | 0,8 milímetros ±0.1 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro da imersão, 75% |
| Solde a máscara para aplicar-se a: | Camada superior |
| Cor da máscara da solda: | Preto |
| Tipo da máscara da solda: | Kuangshun |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | Camada superior |
| Cor da legenda componente | Branco |
| Fabricante Name ou logotipo: | N/A |
| ATRAVÉS DE | Chapeado através do furo (PTH), tamanho mínimo 0.5mm. |
| AVALIAÇÃO DE FLAMIBILITY | 94V-0 |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Chapeamento da placa: | 0,0029" |
| Tolerância da broca: | 0,002" |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
