Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | hidrocarboneto Cerâmico-enchido, Vidro-reforçado | Contagem da camada: | PWB tomado partido dobro, PWB Multilayer, PWB híbrido |
|---|---|---|---|
| Espessura do PWB: | 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. | Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP etc…. | ||
| Realçar: | O UL imprimiu a placa do PWB do RF,placa do PWB do RF da antena 60mil,PWB reforçado de vidro do RF do hidrocarboneto |
||

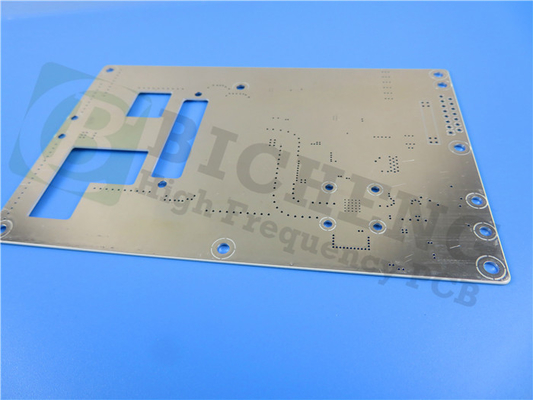

RO4533 placa de circuito impresso de alta frequência Rogers 20mil 30mil 60mil antena RF PCB
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Descrição geral
Os laminados de alta frequência RO4533, materiais à base de hidrocarbonetos reforçados com vidro e preenchidos com cerâmica, são materiais de custo/desempenho da Rogers Corporation, especificamente projetados e fabricados para atender às demandas específicas dos mercados de antenas.Tem uma constante dielétrica de 3,3 e uma tangente de perda (Df) de 0,0025 medida a 10 GHz.Esses valores permitem que os projetistas de antenas obtenham valores de ganho substanciais enquanto minimizam a perda de sinal.Assim, fornece excelente resposta de intermodulação passiva necessária para aplicações de antena microstrip de infraestrutura móvel.
É uma alternativa acessível às tecnologias de antena PTFE mais convencionais, permitindo assim que nossos projetistas otimizem o preço e o desempenho das antenas.Os sistemas de resina de materiais dielétricos RO4533 são projetados para fornecer as propriedades necessárias para o desempenho ideal da antena.Os coeficientes de expansão térmica (CTEs) nas direções X e Y são semelhantes aos do cobre.A boa correspondência do CTE reduz tensões na antena da placa de circuito impresso.
Características e benefícios
1. Baixa perda 0,0025, baixo Dk 3,3, baixa resposta PIM: Ampla gama de aplicações
2. Sistema de resina termofixa: Compatível com fabricação de PCB padrão
3. Excelente estabilidade dimensional: Maior rendimento em tamanhos de painéis maiores
4. Propriedades mecânicas uniformes: Mantém a forma mecânica durante o manuseio
5. Alta condutividade térmica: melhor manuseio de energia
Aplicações Típicas:
1. Antenas de estação base de infraestrutura celular
2. Redes de antenas WiMAX
Nossa capacidade de PCB (RO4533)
| PCB Material: | Hidrocarboneto reforçado com vidro e preenchido com cerâmica |
| Designação: | RO4533 |
| Constante dielétrica: | 3.3 |
| Fator de dissipação | 0,0025 10 GHz |
| Contagem de camadas: | PCB de dupla face, PCB multicamada, PCB híbrido |
| Peso de cobre: | 0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm) |
| Espessura do PCB: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamanho do PCB: | ≤400mm X 500mm |
| Máscara de solda: | Verde, preto, azul, amarelo, vermelho etc. |
| Acabamento de superfície: | Cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP etc. |
Valores típicos RO4533
| Propriedade | RO4533 | Direção | Unidades | Doença | Método de teste |
| Constante Dielétrica, er Processo | 3,3 ± 0,08 | Z | - | 10 GHz/23℃2,5 GHz | IPC-TM-650,2.5.5.5 |
| Fator de dissipação | 0,002 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0025 | 10 GHz/23℃ | ||||
| PIM (Típico) | -157 | - | dBc | Tons varridos refletidos de 43 dBm | Analisador PIM Summitek 1900b |
| Rigidez dielétrica | >500 | Z | V/mil | 0,51 mm | IPC-TM-650, 2.5.6.2 |
| Estabilidade dimensional | <0,2 | X,Y | mm/m (mils/polegada) | depois de gravar | IPC-TM-650, 2.4.39A |
| Coeficiente de expansão térmica | 13 | x | ppm/℃ | -55 a 288℃ | IPC-TM-650, 2.4.41 |
| 11 | Y | ||||
| 37 | Z | ||||
| Condutividade térmica | 0,6 | - | W/(mK) | 80℃ | ASTM C518 |
| Absorção de umidade | 0,02 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃TMA | A | IPC-TM-650, 2.4.24.3 |
| Densidade | 1.8 | - | g/cm3 | - | ASTM D792 |
| Resistência à casca de cobre | 6.9(1.2) | - | libras/pol. (N/mm) | 1 onça.Flutuador de solda pós EDC | IPC-TM-650, 2.4.8 |
| Inflamabilidade | NÃO FR | - | - | - | UL 94 |
| Compatível com processos sem chumbo | Sim | - | - | - | - |
