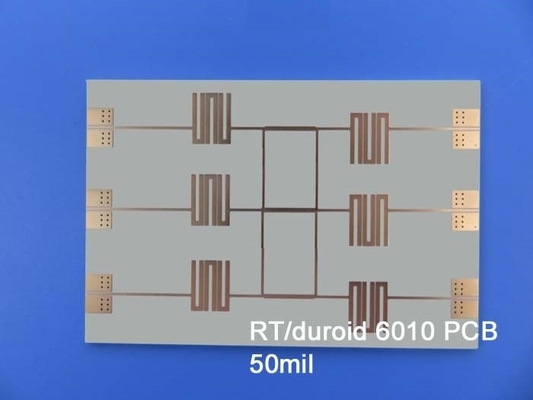

RT/Duroide 6010 RF PCB 50mil 2 camadas PCB rígido com características avançadas

Descubra o nosso PCB de alto desempenho e confiável, fabricado com materiais de ponta e processos de fabricação avançados.Este PCB rígido de 2 camadas atende aos mais altos padrões da indústria e é perfeito para uma ampla gama de aplicaçõesVamos explorar as características desta PCB notável:

1Material de PCB:
- Fabricado em compósitos cerâmicos RT/duroid 6010.2LM PTFE para excelente desempenho elétrico e durabilidade.
- Processo livre de chumbo para melhorar a sua respectuosidade com o ambiente.
- Concebido para funcionar num vasto intervalo de temperatura (-40°C a +85°C), adequado a diversos ambientes.

2Empilhadeira:
- Design de empilhamento otimizado para integridade e desempenho óptimos do sinal.
- Construção de duas camadas com espessura de cobre acabado de 35um para uma robusta condutividade elétrica.
- RT/duroide 6010.2LM dielétrico, 50 mil (1.27 mm) de espessura, para isolamento fiável e integridade do sinal.
-35um espessura de cobre acabado nas camadas superior e inferior para um desempenho consistente.

3Detalhes da construção:
- Dimensões da placa compacta: 94mm x 90mm.
- Traça/Espaço Mínimo: 9/10 mils para roteamento preciso e projetos de alta densidade.
- Tamanho mínimo do buraco: 0,5 mm, permitindo a selecção versátil de componentes.
- Sem vias cegas ou enterradas, simplificando o processo de fabricação.
- espessura da placa acabada: 1,4 mm, resistência ao equilíbrio e flexibilidade.
1 oz (1,4 mils) peso de cobre acabado em todas as camadas para condutividade elétrica ideal.
- 1 mil através de espessura de revestimento para uma ligação fiável entre as camadas.
-Acabamento da superfície: Ouro de imersão para excelente soldabilidade e resistência à corrosão.
- Tela de seda branca para rotulagem e identificação clara dos componentes.
- Sem tela de seda para uma estética limpa e profissional.
- Máscara de soldadura azul superior e inferior para protecção excepcional contra vestígios e prevenção de soldagem de ponte.
- Sem serigrafia nas almofadas para solda precisa e erros mínimos.
-100% Teste eléctrico de garantia de qualidade e fiabilidade.
- 0,5 mm vias preenchidas com resina e cobertas de acordo com IPC-4761 Tipo VII, aumentando a integridade estrutural e a confiabilidade.

4Estatísticas de PCB:
- Acomoda 42 componentes para circuitos versáteis.
- 67 pads para opções de conectividade.
- 48 Pads através de buracos para montagem segura de componentes.
-19 Pads SMT Top para componentes montados em superfície.
- Sem SMT Pads para um layout simplificado.
- 65 vias para efetiva rotação do sinal.
-6 Redes para uma interligação fiável entre componentes.

5Tipo de ilustração fornecida: Gerber RS-274-X, o formato padrão da indústria para a fabricação de PCB.

6. Padrão aceito: Compatível com os padrões IPC-Classe-2 para alta qualidade e fiabilidade.

7Área de serviço: Os nossos serviços excepcionais de PCB estão disponíveis em todo o mundo para uma acessibilidade conveniente.

Para quaisquer perguntas técnicas ou informações adicionais, não hesite em contactar a Ivy no sales10@bichengpcb.com.

Liberar o poder do RT/duroide 6010: transformar o desempenho do PCB

Eu...Introdução:
No mundo acelerado da electrónica, os avanços tecnológicos impulsionam constantemente a inovação.RT/duroide 6010 tornou-se a escolha ideal para os engenheiros que procuram circuitos de alto desempenho e fiabilidadeNeste artigo, vamos explorar as qualidades gerais e benefícios do RT/duroide 6010, e como ele está transformando o desempenho do PCB em várias indústrias.

Desempenho elétrico inigualável:
No coração do RT/duroide 6010 estão as suas propriedades elétricas excepcionais, com uma constante dielétrica de 10,2±0.25, garante uma propagação eficiente do sinal, minimizando perdas e distorções.tornando-o ideal para aplicações que exigem uma excelente integridade do sinal.

Estabilidade em temperatura:
Uma das características destacadas do RT/duroide 6010 é a sua estabilidade térmica.mantém as suas propriedades dielétricas numa ampla gama de temperaturas (- 50°C a 170°C)Esta estabilidade garante um desempenho consistente mesmo em ambientes adversos, tornando-o adequado para aplicações nas indústrias aeroespacial, automotiva e de telecomunicações.

Propriedades mecânicas robustas:
RT/duroide 6010 possui uma resistência mecânica impressionante.torná-lo altamente resistente à deformação e danos estruturaisEsta durabilidade garante a longevidade e a fiabilidade dos PCBs mesmo em condições exigentes.

Modulo flexural para maior rigidez:
O módulo de flexão do RT/duroide 6010, medido a 4364 MPa, garante uma rigidez superior.garantir um desempenho consistente e uma facilidade de montagem.

Resiliência ambiental:
Os engenheiros e fabricantes estão cada vez mais focados na sustentabilidade ambiental.satisfazer padrões ambientais rigorosos sem comprometer o desempenhoPermite o desenvolvimento de PCBs ecológicos alinhados com iniciativas verdes.

Versatilidade em aplicações:
Uma das vantagens mais significativas do RT/duroid 6010 é a sua versatilidade.As suas propriedades eléctricas e mecânicas excepcionais tornam-na uma escolha ideal para aplicações de alta frequência, tais como sistemas de radar, circuitos de microondas e comunicações por satélite.

Conclusão:
RT/duroide 6010 revolucionou a fabricação de PCBs com suas qualidades e benefícios excepcionais.Propriedades mecânicas robustas, e a compatibilidade com processos sem chumbo tornam-no o material de escolha para engenheiros que buscam circuitos de primeira linha.A versatilidade do RT/duroide 6010 permite a sua aplicação em diversas indústrias, permitindo o desenvolvimento de eletrónica de ponta que ultrapassa os limites da inovação.RT/duroide 6010 é um testemunho do poder dos materiais na transformação do desempenho dos PCB e na formação do futuro da eletrónica.
