Detalhes do produto:
|
Realçar: | Circuito rígido ENIG PCB Blog,Blogue de PCB de camada dupla |
---|

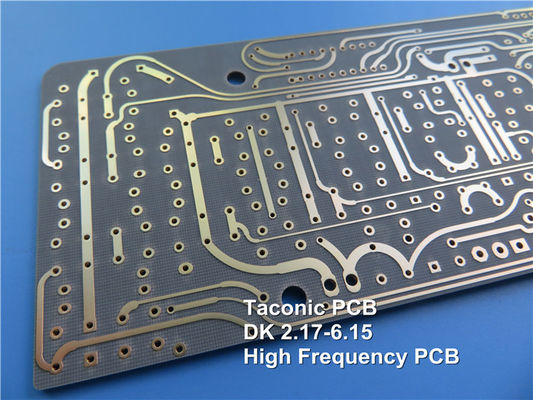

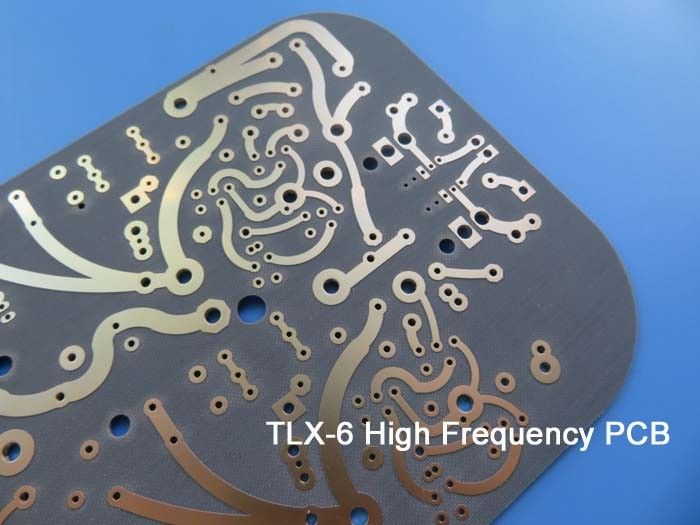

Apresentando o nosso PCB recém-vendido, fornecido para atender aos mais altos padrões de desempenho e confiabilidade.Este PCB rígido de 2 camadas apresenta um substrato de tecido de fibra de vidro Taconic TLX-6 com compósitos PTFE, com características eléctricas e estabilidade térmica excepcionais, com uma DK de processo de 2,65 a 10 GHz/23°C e uma gama de temperaturas de funcionamento de -40°C a +85°C,Este PCB é construído para suportar ambientes exigentes.
Os detalhes de construção desta placa de circuito impresso são cuidadosamente elaborados para otimizar a funcionalidade e a facilidade de uso.assegurando uma tolerância limitada de +/- 0O tamanho mínimo é de 4/4 milímetros, permitindo desenhos complexos e detalhados.
Com uma camada de cobre de espessura de 35 μm em ambos os lados, este PCB oferece uma excelente condutividade elétrica.assegurar ligações fiáveis em toda a placaO acabamento da superfície é feito com ouro de imersão, proporcionando uma camada protetora e melhorando a solderabilidade.
Este PCB é destinado a acomodar uma ampla gama de componentes, com um total de 149 componentes e 223 pads. Inclui 142 pads de buraco, 54 pads SMT superiores e 27 pads SMT inferiores,permitindo a colocação versátil dos componentesCom 81 vias e 7 redes, este PCB permite uma conectividade perfeita entre diferentes partes do circuito.
Compatível com os padrões IPC-Classe-2, este PCB atende a rigorosos requisitos de qualidade para garantir um desempenho e uma confiabilidade ideais.assegurar a compatibilidade com vários programas de design e processos de fabrico.
Os nossos PCBs estão disponíveis em todo o mundo, e estamos dedicados a fornecer excelente suporte ao cliente.Estamos empenhados em fornecer soluções de PCB de primeira linha adaptadas às suas necessidades específicas.
Confie nos nossos recém-enviados PCB para fornecer desempenho excepcional e confiabilidade para os seus projetos eletrônicos.Experimente a diferença com os nossos PCBs de alta qualidade fornecidos para atender às demandas do mundo de hoje orientado pela tecnologia.
TLY-5A | 2.17 | |
TLY-5 | 2.20 | |
TLY-3 | 2.33 | |
TLT-0 | TLX-0 | 2.45 |
TLT-9 | TLX-9 | 2.50 |
TLT-8 | TLX-8 | 2.55 |
TLT-7 | TLX-7 | 2.60 |
TLT-6 | TLX-6 | 2.65 |
TLE-95 | 2.95 | |
TLC-27 | 2.75 | |
TLC-30 | RF-30 | 3.00 |
TLC-32 | 3.20 | |
TLF-35 | 3.50 | |
TLF-35-xxxx-A | 3.50 | |
RF-35 | RF-35A2 | 3.50 |
TRF-41 | 4.10 | |
TRF-43 | 4.30 | |
TRF-45 | 4.50 | |
RF-60A | 6.15 |
TLX-6: Liberar capacidades avançadas para projetos de PCB de alta frequência
Introdução
TLX-6, um membro da série TLX de materiais de PCB de alto desempenho, surgiu como uma escolha líder para engenheiros e designers que buscam desempenho elétrico excepcional, integridade do sinal,e fiabilidade em aplicações de alta frequênciaNeste artigo, aprofundamos as principais características e aplicações do TLX-6,destacando as suas capacidades impressionantes e as vantagens que oferece no empurrando os limites dos projetos de PCB de alta frequência.
Desvendando o poder do TLX-6
TLX-6, com a sua notável constante dielétrica de 2.65, destaca-se como um material revolucionário concebido especificamente para aplicações de PCB de alta frequência.Aeronáutica, e computação, onde a integridade do sinal e o desempenho são críticos.permitindo que os engenheiros liberem todo o potencial de seus projetos de alta frequência.
Desempenho elétrico excepcional
O TLX-6 estabelece uma nova referência em desempenho elétrico para materiais de PCB de alta frequência. Com uma tangente de perda dielétrica baixa e alta condutividade térmica, facilita uma transmissão de sinal eficiente,Minimizar a distorção do sinal e garantir um excelente desempenho do sistemaA constante dielétrica superior do material de 2,65 permite um controlo preciso das características de impedância e propagação.permitindo aos engenheiros projetar circuitos com integridade de sinal ideal e perda de sinal reduzida.
Confiabilidade e estabilidade térmica
Uma das principais vantagens do TLX-6 é a sua excepcional estabilidade térmica.TLX-6 mantém as suas propriedades elétricas mesmo em ambientes desafiadoresO seu baixo coeficiente de expansão térmica (CTE) garante alterações dimensionais mínimas, reduzindo o risco de falhas induzidas por tensão e assegurando a fiabilidade a longo prazo dos projetos de PCB de alta frequência.
Aplicações em projetos de alta frequência
O TLX-6 encontra amplas aplicações em indústrias que exigem projetos de PCB de alta frequência.e equipamento de rede de alta velocidadeNa indústria aeroespacial e de defesa, o TLX-6 permite o desenvolvimento de sistemas de radar, tecnologia de satélite e aviônica,onde o desempenho e a fiabilidade de alta frequência são primordiaisO TLX-6 também atende às necessidades de computação de alta velocidade, equipamentos avançados de teste e medição e aplicações automotivas, onde garante a integridade do sinal e a eficiência do sistema.
Conclusão
TLX-6, um material de PCB de alto desempenho da série TLX, permite que engenheiros e designers alcancem desempenho elétrico excepcional, integridade do sinal e confiabilidade em projetos de alta frequência.Com as suas propriedades impressionantes, o TLX-6 está a revolucionar a forma como as indústrias abordam as aplicações de PCB de alta frequência.permitir a realização de tecnologias de ponta e ampliar os limites da inovação.
