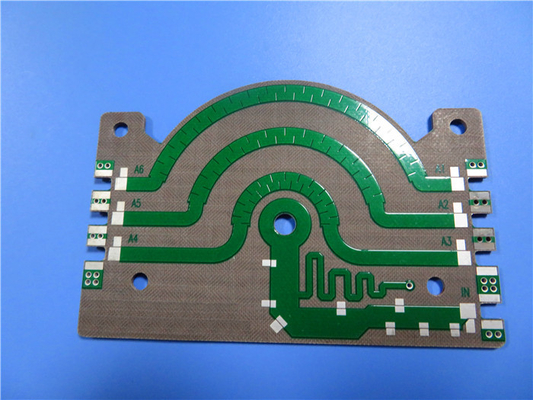

Hoje, vamos discutir os PCBs TLY-5Z, um tipo de PCB de alta frequência que é fabricado em substratos leves.
Os laminados TLY-5Z são compósitos avançados feitos de PTFE revestido de vidro, reforçados com fibra de vidro tecida. Estes laminados foram especificamente desenvolvidos para aplicações de baixa densidade com restrições de peso,como a indústria aeroespacial.
A estrutura de vidro fornece uma estabilidade dimensional que não pode ser alcançada com PTFEs não reforçados.que não é possível com compósitos ricos em PTFE.
Agora, vamos dar uma olhada mais de perto nas propriedades típicas dos laminados TLY-5Z.
TLY-5Z apresenta uma baixa constante dielétrica de 2,2 e um baixo fator de dissipação de 0,0015 a 10 GHz.
Em termos de desempenho elétrico, o TLY-5Z possui uma alta tensão de ruptura dielétrica de 45 kV e uma resistência dielétrica de 770 V/mil.
Em comparação com os materiais convencionais com uma constante dielétrica de 2,2, o TLY-5Z tem um coeficiente de temperatura da constante dielétrica (TCDk) inferior a -72 ppm/°C, variando de -55 a 150°C.a sua condutividade térmica é relativamente baixa a 0.2 W/m/K.
Por outro lado, o TLY-5Z tem excelentes propriedades mecânicas./ polegada para 1 oz de cobre e uma resistência à tração superior a 9000 psi, tanto na direcção da máquina (MD) como na direcção transversal (CD)O módulo de tração excede 16000 psi em ambas as direcções e pode alongar a extensão em 6% e 6,9%.
Imóveis | Condições | Valor | Unidade | Método de ensaio |
Propriedades elétricas | ||||
Constante dielétrica | @ 10 GHz | 2.20+/- 0.04 | IPC-650 2.5.5.5.1 Mod. | |
Fator de dissipação | @ 10 GHz | 0.0015 | IPC-650 2.5.5.5.1 Mod. | |
Resistividade de volume | 10^9 | Mohms/cm | IPC-650 2.5.17.1 | |
Resistividade de superfície | 10^8 | Mohms | IPC-650 2.5.17.1 | |
Tensão de ruptura dielétrica | 45 | kV | IPC-650 2.5.6 | |
Força dielétrica | 770 | V/mil | IPC-650 2.5.6.2 | |
Propriedades térmicas | ||||
Tc(D) K | (-55 ~ 150°C) | - 72 | ppm/°C | IPC-650 2.5.5.6 Mod. |
Conductividade térmica | 0.2 | W/M*K | IPC-650 2.4.50 | |
CTE (25 - 260°C) | X | 30 | ppm/oC | IPC-650 2.4.41 |
Y | 40 | ppm/oC | IPC-650 2.4.41 | |
Z | 130 | ppm/oC | IPC-650 2.4.41 | |
Propriedades mecânicas | ||||
Resistência ao descascamento | 1 oz. de cobre | 7 | Libras/ polegadas | IPC-650 2.4.8 |
Resistência à tração | MD | 9137 | psi | IPC-650 2.4.18.3 |
CD | 9572 | psi | IPC-650 2.4.18.3 | |
Módulo de tração | MD | 182,748 | psi | IPC-650 2.4.18.3 |
CD | 165,344 | psi | IPC-650 2.4.18.3 | |
Propriedades mecânicas | ||||
Extensão | MD | 6 | % | IPC-650 2.4.18.3 |
CD | 6.9 | % | IPC-650 2.4.18.3 | |
Força flexível | MD | 10,300 | psi | ASTM D790 |
CD | 11,600 | psi | ASTM D790 | |
Modulo flexível | MD | 377,100 | psi | ASTM D790 |
CD | 432,213 | psi | ASTM D790 | |
Estabilidade dimensional | MD | -Não.05- Não.05 | % (10mil, 30mil) | IPC-650 2.4.39 (cozinhado) |
CD | -Não.17- O quê?11 | % (10mil, 30mil) | IPC-650 2.4.39 (cozinhado) | |
Estabilidade dimensional | MD | -Não.07- Não.07 | % (10mil, 30mil) | IPC-650 2.4.39 (Estresse) |
CD | -Não.22- Não.14 | % (10mil, 30mil) | IPC-650 2.4.39 (Estresse) | |
Densidade | Gravidade específica | 1.92 | g/cm3 | IPC-650 2.3.5 |
Propriedades químicas/físicas | ||||
Calor específico | 0.95 | J/g°C | IPC-650 2.4.50 | |
Absorção de umidade | 0.03 | % | IPC-650 2.6.2.1 | |
Dureza | Durômetro | 68 | - | ASTM D2240 |
Classificação de inflamabilidade UL-94 | V-0 | UL-94 |
Em termos de resistência flexural, o TLY-5Z tem um bom desempenho com 10300 psi e 11600 psi nas direções MD e CD, respectivamente.Tem um módulo de flexão elevado superior a 300 mil e 400 mil nas direcções MD e CD, respectivamente.
TLY-5Z demonstra uma boa estabilidade dimensional, com um valor nominal negativo de aproximadamente -0,05% na direção MD.com um valor de -00,07% para várias espessuras.
Com uma densidade de 1,92 g/cm3, o TLY-5Z é um laminado de baixa densidade, com um valor térmico específico de 0,95 J/g/°C e uma baixa taxa de absorção de umidade de 0,03%.Tem também uma dureza durométrica de 68 e é compatível com a norma UL 94V-0..
Na Bicheng PCB, oferecemos PCBs TLY-5Z em várias configurações, incluindo placas de camada dupla, placas de múltiplas camadas e projetos híbridos.30 mils, e 60 mils, e também podemos personalizar a espessura em incrementos de 10 mils (0,250 mm).
Oferecemos cobre acabado em linhas de trilhos com opções de 1oz e 2oz.com um comprimento de 80 mm ou mais, mas não superior a 150 mm,.
Material de PCB: | Compósitos de PTFE de vidro com reforço de fibra de vidro. |
Designação | TLY-5Z |
Constante dielétrica: | 2.20 +/- 0,04 (10 GHz) |
Fator de dissipação | 0.0015 (10 GHz) |
Número de camadas: | PCB de duas faces, PCB multicamadas, PCB híbrido |
Espessura do laminado: | 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | Ouro de imersão, nível de solda a ar quente (HASL), prata de imersão, estanho de imersão, OSP, ouro puro revestido, ENEPIG, cobre nu, etc. |
Várias cores de máscara de solda, tais como verde, preto, azul, amarelo e vermelho estão disponíveis, e oferecemos opções de revestimento pad superfície, incluindo ouro imersão, HASL, prata imersão, estanho imersão, OSP,ouro puro, ENEPIG, e cobre nu.
As placas TLY-5Z são comumente usadas em componentes aeroespaciais, antenas de baixo peso para aeronaves e componentes passivos de RF.
Em conclusão, o TLY-5Z não é apenas uma opção de alto desempenho, mas também uma escolha atraente do ponto de vista dos custos.Oferece uma alternativa mais rentável em comparação com os laminados revestidos de cobre tradicionais ricos em PTFEO TLY-5Z é adequado para aplicações comerciais de microondas de grande volume, onde os substratos ricos em PTFE podem ser demasiado caros.
