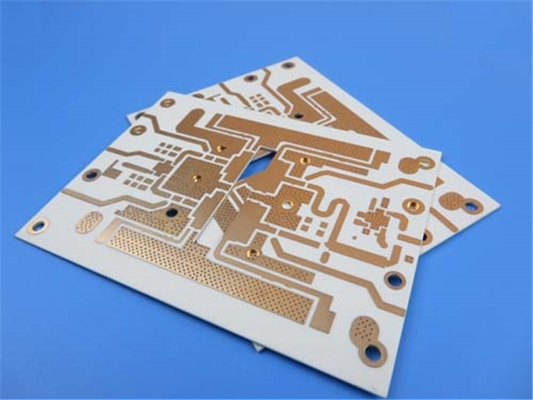

RO4003C PCB de dupla camada de imersão de ouro em laminados de 32 milímetros UL 94 Standard

Introdução:
No mundo acelerado da eletrônica, a demanda por placas de circuito impresso (PCB) de alto desempenho continua a aumentar.O PCB RO4003C recentemente enviado é uma solução inovadora que permite a realização de aplicações de ponta que exigem altas frequências de funcionamentoEste artigo analisa as características, benefícios, detalhes de construção, estatísticas e aplicações típicas do PCB RO4003C,Destacando as suas vantagens significativas para a indústria electrónica.

1Características:
O substrato RO4003C possui uma série de características que o tornam uma escolha excelente para aplicações de alta frequência:

a) Rogers RO4003C Vidro tecido reforçado com hidrocarbonetos/cerâmica:
O PCB RO4003C é construído usando o avançado material RO4003C da Rogers, um substrato de hidrocarbonetos/cerâmica reforçado com vidro tecido.estabilidade, e precisão dimensional.

b) Constante dielétrica (DK) de 3,38 +/- 0,05 a 10 GHz:
Com uma baixa constante dielétrica e tolerância apertada, o PCB RO4003C garante uma propagação precisa do sinal, minimizando as perdas e maximizando a integridade do sinal.

c) Fator de dissipação de 0,0027 a 10 GHz:
O baixo fator de dissipação do PCB RO4003C permite uma transferência de energia eficiente, reduzindo a atenuação do sinal e suportando aplicações de alta frequência.

d) Conductividade térmica de 0,71 W/m/°K:
A elevada condutividade térmica do PCB facilita uma efetiva dissipação de calor, garantindo um desempenho e uma fiabilidade ideais mesmo em condições exigentes.

e) Coeficiente de expansão térmica (CTE):
O PCB RO4003C apresenta uma baixa expansão do eixo Z e coeficientes de expansão controlados nos eixos X, Y e Z, tornando-o altamente estável em uma ampla gama de temperaturas.

f) Tg > 280 °C:
Com uma alta temperatura de transição de vidro (Tg), o PCB RO4003C pode suportar temperaturas elevadas, tornando-o adequado para aplicações que envolvem condições de funcionamento adversas.

g) -40°C a +85°C Operação:
O PCB foi concebido para funcionar de forma fiável numa faixa de temperatura de -40°C a +85°C, garantindo a sua adequação a vários ambientes.

2Benefícios:
O PCB RO4003C oferece vários benefícios que o tornam uma escolha ideal para aplicações de alta frequência e banda larga:

a) Baixa tolerância dielétrica e baixa perda:
A baixa tolerância dielétrica do PCB e as características de baixa perda permitem uma transmissão de sinal eficiente, minimizando a degradação do sinal e maximizando o desempenho do sistema.

b) Excelente desempenho elétrico:
Com propriedades elétricas estáveis em uma ampla faixa de frequências, o PCB RO4003C garante uma integridade consistente do sinal e permite o projeto de filtros e linhas de transmissão de alto desempenho.

c) Linhas de transmissão de impedância controlada:
As propriedades do PCB permitem a criação de linhas de transmissão de impedância controladas, garantindo a correspondência precisa do sinal e minimizando as reflexões, resultando em uma melhor qualidade do sinal.

d) Excelente estabilidade dimensional:
O PCB RO4003C apresenta uma excelente estabilidade dimensional, garantindo um desempenho consistente e permitindo processos de fabricação e montagem precisos.

e) Reliável revestido por furos:
A baixa expansão do eixo Z e a resistência ao CAF do PCB RO4003C contribuem para a confiabilidade e longevidade dos PCB revestidos por furos, aumentando a durabilidade geral do PCB.

f) Mantém-se estável numa ampla gama de temperaturas:
O baixo coeficiente de expansão no plano do PCB garante estabilidade em toda a faixa de temperatura de processamento do circuito, permitindo um desempenho consistente durante a fabricação e operação.

g) Processo de fabricação em volume e preços competitivos:
Os laminados RO4003C podem ser fabricados utilizando processos de epóxi de vidro padrão, tornando-os compatíveis com a fabricação em volume.O preço competitivo do PCB oferece soluções rentáveis para várias aplicações.

3Detalhes do empilhamento e da construção do PCB:
Este PCB segue um empilhamento de PCB rígido de 2 camadas, com camadas de cobre em ambos os lados do núcleo RO4003C. Os detalhes de construção são os seguintes:

- Camada de cobre 1: 35 μm
- Rogers 4003C Core: 0,813 mm (32 mil)
- Camada de cobre 2: 35 μm

As dimensões da placa são de 1200 mm x 300 mm, com uma tolerância de +/- 0,15 mm. Este PCB suporta um traço mínimo / espaço de 6/6 mil e um tamanho mínimo de buraco de 0,5 mm. Ele não incorpora vias cegas.A espessura do quadro acabado é 0.9mm, com uma camada externa fina de cobre com peso de 1 oz (1,4 mils).e não há tela de seda ou máscara de solda no fundo.

Cada PCB passa por um teste elétrico 100% antes do envio, garantindo os mais altos padrões de qualidade.

4Estatísticas de PCB:
Este PCB está equipado para lidar com projetos eletrónicos complexos, com as seguintes estatísticas:

- Componentes: 51
- Total de almofadas: 232
- Acessórios de perfuração: 171
- Pads SMT superiores: 61
- Pads SMT inferiores: 0
- Vias: 120
- Redes: 4

5Tipo de obra de arte fornecida:Gerber RS-274-X
Este PCB RO4003C aceita a arte Gerber RS-274-X, garantindo a compatibilidade com as ferramentas de design padrão da indústria e facilitando a integração perfeita nos processos de fabricação existentes.

6Padrão de qualidade:Classe IPC-2
O PCB RO4003C adere ao padrão de qualidade IPC-Classe-2, garantindo um desempenho confiável e uma qualidade de fabricação consistente.

7Disponibilidade: Em todo o mundo
O PCB RO4003C está disponível para compra e envio em todo o mundo, tornando-o acessível a designers e fabricantes em todo o mundo.

8Algumas aplicações típicas:
A versatilidade e as características de desempenho do PCB RO4003C o tornam adequado para uma ampla gama de aplicações, incluindo:

- Antenas e amplificadores de potência da estação de base celular: as capacidades de alta frequência e estabilidade do PCB RO4003C tornam-no uma escolha ideal para antenas e amplificadores de potência da estação de base celular,onde a transmissão fiável do sinal e a transferência eficiente de energia são cruciais.

- Etiquetas de identificação de RF: as baixas tolerâncias dielétricas e as linhas de transmissão de impedância controlada do PCB permitem sistemas de etiquetas de identificação de RF altamente precisos e confiáveis.

- Radar e sensores automotivos: as propriedades eléctricas estáveis do PCB RO4003C e as características de baixa perda tornam-no uma excelente escolha para sistemas de radar e sensores automotivos,Quando a transmissão e detecção de sinais precisos são essenciais.

- LNB para Satélites de Transmissão Direta: baixa tolerância dielétrica do PCB, baixa perda,e as linhas de transmissão de impedância controlada são vantajosas para aplicações LNB (Low Noise Block) em satélites de transmissão direta, permitindo a recepção e o processamento de sinais de alta qualidade.

Conclusão:
O PCB RO4003C representa um avanço significativo na tecnologia de PCB de alta frequência, oferecendo desempenho elétrico excepcional, estabilidade e confiabilidade.linhas de transmissão de impedância controlada, e estabilidade dimensional, o PCB RO4003C abre novas possibilidades para aplicações que exigem altas frequências de funcionamento e padrões de desempenho rigorosos.Identificação de RF, radar automóvel ou sistemas de satélite, o RO PCB O4003C fornece a base para um desempenho superior, permitindo que engenheiros e designers ultrapassem os limites da tecnologia.
