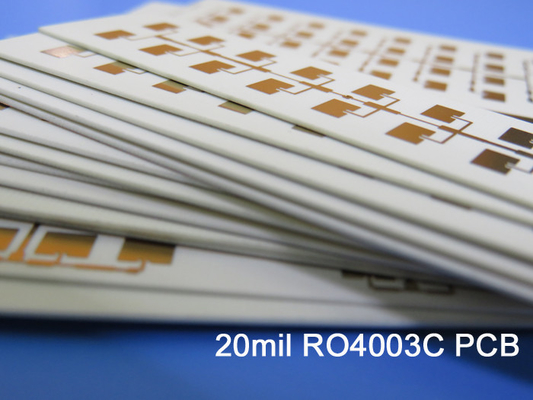

Acabamento de superfície de prata de imersão RO4003C Material de PCB 2 camadas

Hoje, estamos muito honrados em apresentar a você nosso recém-enviado PCB.Ele foi projetado para atender às necessidades eletrônicas de alto desempenho, com materiais de alta qualidade como Rogers RO4003C e processamento sem chumbo.Pode operar entre temperaturas de -40℃ a +85℃, tornando-o adequado para uma ampla gama de aplicações.

O empilhamento do PCB consiste em uma camada base de cobre de 17um, uma camada dielétrica de 20mil e outra camada base de cobre de 17um.O traço/espaço mínimo é de 6/6 mils e o tamanho mínimo do furo é de 12 mils.Não há vias cegas ou enterradas e a espessura da placa acabada é de 0,6 mm.O peso de Cu acabado é de 1 oz (1,4 mils) em todas as camadas, com uma espessura de chapeamento de 1 mils.Prata de imersão é usada como acabamento de superfície, sem serigrafia superior ou inferior ou máscara de solda.

Para garantir a qualidade do PCB, é utilizado um teste 100% elétrico.Recomenda-se preencher a via mínima com pasta de cobre para melhor dissipação térmica.Estênceis de pasta de solda são fornecidos para o lado superior do PCB.

O PCB é equipado com 31 componentes, 92 pads no total, 51 pads de passagem, 15 pads SMT superiores e 26 pads SMT inferiores.Ele também possui 59 vias e 75 redes, tornando-o adequado para projetos eletrônicos complexos.

As dimensões da placa são 78 x 53 mm = 1 peça, +/- 0,15 mm, e o suporte técnico está disponível para qualquer dúvida ou preocupação.Ivy em sales10@bichengpcb.com pode ser contatada para assistência técnica.Desempenho de alta qualidade pode ser esperado do PCB para necessidades eletrônicas.

Desbloqueie todo o potencial de seus PCBs com RO4003C

-Propriedades do RO4003C e como elas afetam o desempenho do PCB

O RO4003C é um material de PCB de alto desempenho que ganhou popularidade entre designers e fabricantes por suas propriedades excepcionais.Neste artigo, exploraremos os recursos do RO4003C, seus benefícios e como ele se compara a outros materiais de PCB de alta frequência.

Compreendendo o RO4003C e seus usos no projeto de PCB

O RO4003C é um laminado de hidrocarboneto preenchido com cerâmica que possui uma constante dielétrica de 3,38±0,05 e um fator de dissipação de 0,0027, tornando-o uma escolha ideal para aplicações de alta frequência que exigem baixa perda e desempenho de alta frequência.Além disso, o RO4003C é uma opção ecológica, pois é compatível com o processo sem chumbo.

Como as propriedades do RO4003C afetam o desempenho do PCB

As propriedades do RO4003C desempenham um papel vital na determinação de seu desempenho como material de PCB.Sua baixa perda e desempenho de alta frequência o tornam uma excelente escolha para aplicações de RF e micro-ondas.Além disso, seu coeficiente térmico de ε, que é de +40 ppm/℃, o torna altamente adequado para uso em ambientes hostis.

Escolhendo o material de PCB certo: comparando RO4003C com outras opções

Embora existam outros materiais de PCB de alta frequência, como Rogers RT/duroid, Arlon AD300D e Taconic TLC, o RO4003C se destaca por sua baixa perda, desempenho de alta frequência e propriedades de gerenciamento térmico.

Considerações de projeto para PCBs RO4003C

Os projetistas precisam considerar vários fatores ao criar PCBs RO4003C, incluindo controle de impedância, integridade do sinal e gerenciamento térmico.O controle de impedância é crucial para garantir um desempenho consistente, enquanto a integridade do sinal é vital para uma transmissão de dados confiável.O gerenciamento térmico também é necessário para evitar o superaquecimento e garantir a confiabilidade a longo prazo.

Fabricação de PCBs RO4003C: superando desafios e melhores práticas

A fabricação de PCBs RO4003C pode ser difícil devido às suas propriedades únicas.Por exemplo, o material é quebradiço, tornando-o propenso a rachaduras durante a perfuração e fresagem.Os fabricantes podem superar esses desafios usando equipamentos e técnicas especializadas, como perfuração a laser e limpeza a plasma.Também é aconselhável preencher a via mínima com pasta de cobre para melhor dissipação térmica.

RO4003C para projetos digitais de alta velocidade: garantindo controle de impedância e integridade do sinal

O RO4003C é uma excelente escolha para projetos digitais de alta velocidade que requerem controle de impedância e integridade do sinal.Sua baixa perda e desempenho de alta frequência garantem que os sinais possam ser transmitidos por longas distâncias sem atenuação ou distorção.Os projetistas podem usar ferramentas de software especializadas para calcular as larguras de traço e espaçamento necessários para obter o controle de impedância ideal.

RO4003C para projetos de RF/microondas: garantindo baixa perda e desempenho de alta frequência

O RO4003C é uma escolha ideal para projetos de RF e micro-ondas que exigem baixa perda e desempenho de alta frequência.Sua constante dielétrica e fator de dissipação o tornam perfeito para aplicações que requerem controle preciso de impedância e fase.Além disso, seu baixo coeficiente térmico de ε garante que seu desempenho permaneça estável em uma ampla faixa de temperatura.

RO4003C para ambientes hostis: garantindo gerenciamento térmico e confiabilidade

O RO4003C também é uma excelente escolha para aplicações que operam em ambientes agressivos, onde temperatura, umidade e vibração podem ser desafios significativos.Suas propriedades de gerenciamento térmico garantem que ele possa dissipar o calor de forma eficaz, enquanto sua estabilidade dimensional e alta resistência elétrica garantem confiabilidade a longo prazo.

RO4003C em aplicações aeroespaciais e de defesa: atendendo a requisitos rigorosos

O RO4003C é amplamente utilizado em aplicações aeroespaciais e de defesa, onde requisitos rigorosos de desempenho e confiabilidade devem ser atendidos.Sua baixa perda e desempenho de alta frequência o tornam ideal para sistemas de comunicação e radar, enquanto sua alta resistência elétrica e propriedades de gerenciamento térmico garantem que ele possa suportar condições extremas.

O futuro dos PCBs RO4003C: tendências e inovações em materiais e design

Como a demanda por PCBs de alta frequência e alta velocidade continua a crescer, o futuro dos PCBs RO4003C parece promissor.Os pesquisadores estão explorando novas maneiras de melhorar as propriedades do material, como reduzir sua constante dielétrica e aumentar sua condutividade térmica.Além disso, novas técnicas de design, como impressão 3D e PCBs flexíveis, estão abrindo novas oportunidades para o RO4003C em várias aplicações.

Em conclusão, o RO4003C é um material de PCB de alto desempenho que oferece uma ampla gama de benefícios para várias aplicações eletrônicas.Compreendendo as propriedades do RO4003C e as considerações de projeto envolvidas em seu uso, projetistas e fabricantes podem obter desempenho e confiabilidade ideais em seus projetos de PCB.
