Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material do PWB: | Estratificações Cobre-folheadas da tela de vidro do Polyimide | Constante dielétrica: | 4,12 |
|---|---|---|---|
| Contagem da camada: | PCB de face única, PCB de dupla face, PCB multicamadas, PCB híbrida | Peso de cobre: | 1 oz (35 µm), 2 onças (70 µm) |
| Máscara da solda: | Verde, preto, azul, vermelho, amarelo etc. | Revestimento de superfície: | Níquel químico e ouro de imersão (ENIG), HASL, prata de imersão, estanho de imersão, cobre nu, OSP, |
| Realçar: | PCBs de poliimida de alta frequência,PCBs de poliimida resistentes a altas temperaturas,material de PCB de poliimida de 1 onça |
||
Breve introdução
Os laminados revestidos de cobre de poliimida resistentes a altas temperaturas e alta frequência TB-73 são projetados para suportar altas temperaturas e altas frequências.São utilizados na fabricação de placas de circuitos especiais de alta temperatura e alta frequência para equipamentos eletrônicos em indústrias exigentes como aeroespacial, aeronáutica, militar, exploração subterrânea de petróleo, entre outras.O material possui excelentes propriedades dielétricas de alta frequência, resistência a altas temperaturas e resistência à radiação.Sua espessura nominal varia de 0,1mm a 10mm
Relatório de Teste Químico
O TB-73 atende às condições técnicas descritas no padrão Q/XA50089-2004.O material passou por uma série de testes para garantir sua qualidade e desempenho.
A resistência ao descascamento do TB-73 após estresse térmico é ≥1,0 N/mm, e o resultado real do teste é de 1,42 N/mm, o que é uma aprovação.Da mesma forma, a resistência ao descascamento a 170 ℃ é ≥0,7 N/mm, e o resultado real do teste também é aprovado.
A resistividade do volume é ≥5×10^6 MΩ·cm de acordo com o padrão C-96/35/90, e alcançou um resultado de teste de 6,6×10^7 MΩ·cm, que é uma aprovação.De acordo com o padrão E-24/204, a resistividade do volume também é ≥5×10^6 MΩ·cm, e o resultado real do teste é 6,2×10^8 MΩ·cm, o que também é aprovado.
A resistividade da superfície também está dentro da faixa especificada.O resultado real do teste para o padrão C-96/35/90 é 3,4×10^7 MΩ, e para o padrão E-24/204, é 2,3×10^8 MΩ, ambos aprovados.
O TB-73 tem uma baixa taxa de absorção de umidade de ≤0,35% e o resultado real do teste é de 0,11%, o que é aprovado.A tensão de ruptura também é satisfatória, com um resultado de teste de 44,3 kV, superior ao requisito mínimo de 40 kV.
A constante dielétrica em 1MHz é ≤4,5 e o resultado real do teste é 4,12, o que é aprovado.Da mesma forma, o fator de dissipação em 1MHz é ≤0,01 e o resultado real do teste é 0,0072, o que também é aprovado.
O TB-73 tem uma resistência à flexão de ≥400 N/mm² na direção da máquina e ≥300 N/mm² na direção transversal, sendo que ambos são um passe.O material também pode suportar estresse térmico a 288 ℃ por 180 segundos sem delaminação ou formação de bolhas.
A temperatura de transição vítrea (valor Tg) do TB-73 é de 257 ℃, atendendo ao requisito especificado.

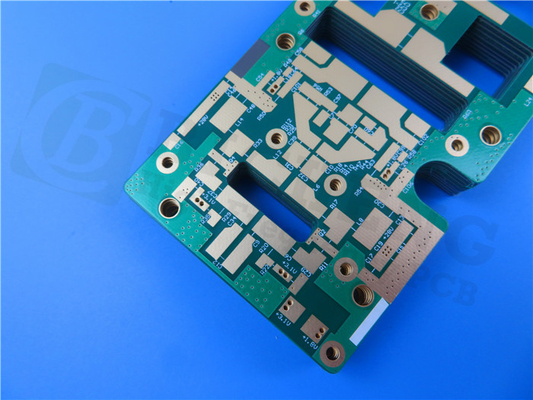

Nossa capacidade de PCB (TB-73 Polyimide RF PCB)
| Material PCB: | Laminados revestidos de cobre de tecido de vidro de poliimida |
| Designação: | TB-73 |
| Constante dielétrica: | 4.12 |
| Contagem de camadas: | PCB de face única, PCB de dupla face, PCB multicamadas, PCB híbrida |
| Espessura dielétrica: | 5 mil (0,127 mm), 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 50 mil (1,27 mm), 60 mil (1,524 mm) etc. |
| Peso de cobre: | 1 oz (35 µm), 2 onças (70 µm) |
| Tamanho do PCB: | ≤400mm X 500mm |
| Máscara de solda: | Verde, preto, azul, vermelho, amarelo etc. |
| Acabamento de superfície: | Níquel eletrolítico e ouro de imersão (ENIG), HASL, prata de imersão, estanho de imersão, cobre nu, OSP, ENEPIG (ouro de imersão de paládio eletrolítico de níquel eletrolítico), banhado a ouro puro, etc. |
Sobre Bicheng
A Bicheng PCB é um fornecedor líder de placas de circuito impresso (PCBs) de alta qualidade com sede em Shenzhen, China.Fundada em 2003, a empresa tem mais de 20 anos de experiência no setor e construiu uma reputação por fornecer soluções de PCB confiáveis e econômicas para clientes em todo o mundo.
As capacidades de fabricação da Bicheng PCB abrangem uma ampla gama de tipos de PCB, incluindo placas de face única, face dupla e multicamadas, com contagens de camadas variando de 1 a 32. As PCBs da empresa são usadas em uma variedade de indústrias, incluindo telecomunicações, aeroespacial, eletrônica de defesa, médica e industrial.
A Bicheng PCB oferece uma ampla gama de materiais de substrato para suas PCBs, incluindo materiais de alta frequência como RO4003C, RO4350B e RO4730G3, bem como materiais padrão FR-4 como high-Tg S1000-2M, TU-872 SLK, TU- 768, IT-180A e Isola 370HR.A empresa também oferece substratos de metal core, poliimida e PET, entre outros.
Os recursos avançados de fabricação do PCB da Bicheng permitem uma variedade de opções que podem ser personalizadas para atender às necessidades específicas do cliente.Por exemplo, a empresa pode produzir PCBs em tamanhos de até 1100 mm por 600 mm, com tolerância de contorno de placa de ±0,0059" (0,15 mm) e tolerância de espessura de ±8% para T≥0,8 mm e ±10% para t＜0,8 mm A empresa também pode acomodar uma variedade de espessuras de cobre, de 17µm a 350µm (0,5 onças a 10 onças) e diâmetros de furos de 0,0079" a 0,25" (0,2 mm a 6,35 mm).
O compromisso da Bicheng PCB com a qualidade e a satisfação do cliente é refletido em sua certificação ISO 9001:2015.Os engenheiros e técnicos experientes da empresa trabalham em estreita colaboração com os clientes para garantir que seus requisitos específicos sejam atendidos e que seus PCBs sejam entregues no prazo e dentro do orçamento.
Apêndice: Folha de dados (laminados TB-73)
| Não. | Item | Condição de processamento | Especificação padrão | Resultado dos testes | Conclusão |
| 1 | Resistência ao descascamento (N/mm) | Após Estresse Térmico | ≥1,0 | 1.42 | Passar |
| 170℃ | ≥0,7 | Passar | Passar | ||
| Solução Pós-Processo | ≥0,95 | 1.13 | Passar | ||
| 2 | Resistividade de Volume (MΩ·cm) | C-96/35/90 | ≥5×10^6 | 6,6 × 10^7 | Passar |
| E-24/204 | ≥5×10^6 | 6,2 × 10^8 | Passar | ||
| 3 | Resistividade de Superfície (MΩ) | C-96/35/90 | ≥1×10^6 | 3,4 × 10^7 | Passar |
| E-24/204 | ≥1×10^6 | 2,3 × 10^8 | Passar | ||
| 4 | Taxa de Absorção de Umidade (%) | D-24/23 | ≤0,35% | 0,11 | Passar |
| 5 | Tensão de ruptura (kV) | D-48/50+ D-0,5/23 | ≥40 kV | 44.3 | Passar |
| 6 | Constante Dielétrica a 1MHz | Como recebido | ≤4,5 | 4.12 | Passar |
| 7 | Fator de dissipação em 1MHz | Como recebido | ≤0,01 | 0,0072 | Passar |
| 8 | Força de flexão Direção da máquina Direção transversal | Como recebido | ≥400 N/mm² | 410.2 | Passar |
| Como recebido | ≥300 N/mm² | 355,1 | Passar | ||
| 9 | Estresse Térmico (288℃) | Como recebido | 180s, sem delaminação, sem bolhas | Passar | Passar |
| 10 | Temperatura de transição vítrea (valor Tg) | Como recebido | 257℃ | Passar | Passar |
