| Realçar: | PCB de alta frequência de PTFE cerâmico,Nenhuma superfície termina PCB de alta frequência,Placa de PCB de RF de alta frequência 20 milímetros |
||
|---|---|---|---|
Apresento o nosso PCB recém-vendido que é baseado no material RT/duroide 6035HTC de alta frequência.O substrato RT/duroide 6035HTC de alta frequência é um material de circuito de ponta projetado especificamente para aplicações de RF e microondas de alta potênciaCom seus compósitos cerâmicos de PTFE, este PCB excepcional oferece desempenho e confiabilidade incomparáveis.
Características:
1. DK de 3,5 +/- 0,05 a 10 GHz/23°C: O PCB fornece uma constante dielétrica estável, garantindo a integridade constante do sinal e características elétricas precisas.
2Fator de dissipação de 0,0013 a 10 GHz/23°C: com uma tangente de perda baixa, este PCB apresenta um excelente desempenho de alta frequência, minimizando a perda e distorção do sinal.
3Coeficiente térmico da constante dielétrica de -66 ppm/°C: a estabilidade térmica do PCB garante um funcionamento fiável numa ampla gama de temperaturas, protegendo contra flutuações de desempenho.
4Absorção de humidade 0,06%: A baixa taxa de absorção de umidade aumenta a durabilidade do PCB e impede a degradação causada pela exposição à umidade.
5Conductividade térmica de 1,44 W/m/K a 80°C: com uma elevada condutividade térmica, este PCB dissipa eficientemente o calor, permitindo temperaturas de funcionamento mais baixas para aplicações de alta potência.
6. CTE no eixo X de 19 ppm/°C, no eixo Y de 19 ppm/°C e no eixo Z de 39 ppm/°C: o baixo coeficiente de expansão térmica do PCB minimiza o risco de deformação ou danos devido a alterações de temperatura.
| NT1 desmatamento | |||||
| Imóveis | NT2cloreto de sódio | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica,εProcesso | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
| Constante dielétrica,εDesenho | 3.6 | Z | 8 GHz - 40 GHz | Método de comprimento de fase diferencial | |
| Fator de dissipação | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 66 | Z | ppm/°C | -50°C a 150°C | Mod IPC-TM-650, 2.5.5.5 |
| Resistividade de volume | 108 | MΩ.cm | A | IPC-TM-650, 2.5.17.1 | |
| Resistividade de superfície | 108 | MΩ | A | IPC-TM-650, 2.5.17.1 | |
| Estabilidade dimensional | -0,11 -0.08 | CMD MD | mm/m (mils/ polegada) | 0.030" 1 oz de folha EDC espessura após gravação "+E4/105 | IPC-TM-650 2.4.39A |
| Módulo de tração | 329 244 | MD CMD | KPSI | 40 horas @23°C/50RH | ASTM D638 |
| Absorção | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coeficiente de expansão térmica (-50 °C a 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% HRC | IPC-TM-650 2.4.41 |
| Conductividade térmica | 1.44 | W/m/k | 80°C | ASTM C518 | |
| Densidade | 2.2 | gm/cm3 | 23°C | A norma ASTM D792 | |
| Força da casca de cobre | 7.9 | Plínio | 20 s. @ 288 °C | IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. | ||||
Benefícios:
1. Alta condutividade térmica: a capacidade de dissipação de calor dielétrico melhorada do PCB RT/duroide 6035HTC permite temperaturas de funcionamento mais baixas, garantindo um desempenho e uma fiabilidade ideais,especialmente em aplicações de alta potência.
2Tangente de baixa perda: Com excelente desempenho de alta frequência, este PCB minimiza a perda e distorção do sinal, permitindo a transmissão precisa e confiável de sinais de RF e microondas.
3- Folha de cobre de baixo perfil e tratamento reverso termicamente estável: Folha de cobre do PCB, com propriedades de baixo perfil e tratamento reverso,oferece uma menor perda de inserção e excelente estabilidade térmica para os traços, o que resulta numa maior integridade e durabilidade do sinal.
4Sistema de enchimento avançado: O sistema de enchimento inovador empregado neste PCB melhora a perfurabilidade e prolonga a vida útil da ferramenta, superando o desempenho dos materiais de circuito que contêm enchimentos de alumina.
| Material de PCB: | Compositos de PTFE preenchidos com cerâmica |
| Designação | NT1comunicação |
| Constante dielétrica: | 3.50±0.05 |
| Número de camadas: | Dupla camada, multicamada, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | Cobre nu, HASL, ENIG, OSP etc. |
Acompanhamento de PCB:

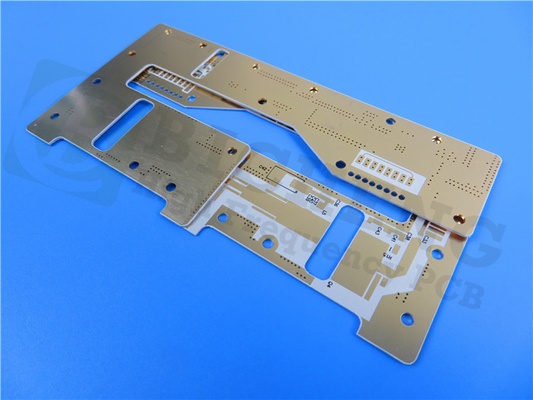

Este PCB rígido de 2 camadas apresenta uma camada de cobre de 35 μm em ambos os lados, sandwichando o material RT/duroide 6035HTC com uma espessura de 0,508 mm (20 mil).O projeto de empilhamento garante a transmissão de sinal ideal e a integridade estrutural.
Detalhes da construção do PCB:
O tamanho deste PCB mede 200,5 mm x 41,5 mm, com uma tolerância de +/- 0,15 mm. Ele suporta um traço mínimo / espaço de 4/6 mils e um tamanho mínimo de buraco de 0,3 mm. A espessura do painel acabado é de 0,6 mm,e o peso do cobre acabado é de 1 oz (1Com uma espessura de revestimento de 20 μm e um acabamento de superfície de cobre nu, este PCB está pronto para atender às suas necessidades de aplicação de alta frequência.Não tem tela de seda de cima ou de baixoCada PCB é submetido a um rigoroso teste elétrico de 100% antes da expedição, garantindo uma funcionalidade e fiabilidade ótimas.
Estatísticas de PCB:
Este PCB possui 26 componentes e um total de 100 almofadas, com 58 almofadas através de buracos e 42 almofadas de tecnologia de montagem de superfície superior (SMT).O PCB inclui 47 vias e é projetado para acomodar 5 redes, proporcionando versatilidade para várias configurações de circuitos.
Padrão aceito e disponibilidade:
Este PCB adere ao padrão IPC-Classe-2, garantindo uma fabricação e montagem de alta qualidade.
Aplicações típicas:
O PCB RT/duroide 6035HTC é ideal para uma série de aplicações, incluindo:
- Amplificadores de RF e microondas de alta potência
- Amplificadores de potência
- Acoplamentos
- Filtros
- Combinadores
- Divisores de energia
Experimente o desempenho e a fiabilidade superiores do RT/duroide 6035HTC PCB de Alta Frequência.e construção avançada torná-lo a escolha perfeita para exigentes aplicações de alta potência RF e microondas.
