Grande linha tênue flexível FPC dos circuitos com o projeto da bobina

Large Flexible Circuits Fine Line FPC With Coil Design
Large Flexible Circuits Fine Line FPC With Coil Design Large Flexible Circuits Fine Line FPC With Coil Design Large Flexible Circuits Fine Line FPC With Coil Design Large Flexible Circuits Fine Line FPC With Coil Design Large Flexible Circuits Fine Line FPC With Coil Design Large Flexible Circuits Fine Line FPC With Coil Design Large Flexible Circuits Fine Line FPC With Coil Design Large Flexible Circuits Fine Line FPC With Coil Design

Imagem Grande :  Grande linha tênue flexível FPC dos circuitos com o projeto da bobina

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-263.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: Polyimide Contagem da camada: 2 camadas
Espessura do PWB: 0.15mm Tamanho do PWB: 160 x 165mm=1PCS
Coverlay: Amarelo Silkscreen: NÃO
Peso de cobre: 1oz Revestimento de superfície: Ouro da imersão
Realçar:

Única placa de circuito da camada FPC

,

placa de circuito de 0.2mm FPC

,

PWB da camada de 0.2mm único

Grande linha tênue flexível FPC dos circuitos com o projeto da bobina

(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

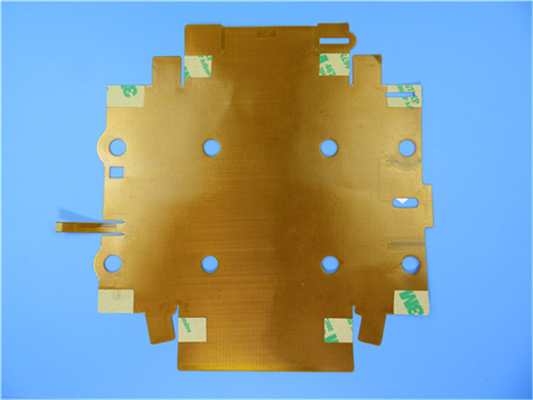

Este tipo de PWB flexível é construção no polyimide com as bobinas da linha tênue para a aplicação de sistemas de rastreio de GPS. É uma placa de 2 camadas em 0.15mm densamente. A estratificação baixa é de Shengyi. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O reforçador do Polyimide é aplicado na divisória de introdução.

Folha do parâmetro e de dados

Número de camadas 2
Tamanho da placa 160 x 165mm=1PCS
Tipo da placa Flexbile cirucit
Espessura da placa 0.15mm +/--10%
Material da placa Polyimide (PI) 25um
Fornecedor material da placa ITEQ
Valor do Tg do material da placa 60
Espessura do Cu de PTH 20um
Thicknes internos do Cu de Iayer N/A
Espessura de superfície do Cu 35 um (1oz)
Cor de Coverlay Amarelo
Número de Coverlay 2
Espessura de Coverlay 25 um
Reforçador NÃO
Tipo de tinta do Silkscreen NÃO
Fornecedor do Silkscreen NÃO
Cor do Silkscreen NÃO
Número de Silkscreen NÃO
Traço de Mininum (mil.) 4 mil.
Gap mínimo (mil.) 4 mil.
Revestimento de superfície Ouro da imersão
RoHS exigiu Sim
Famability 94-V0
Teste de choque térmico Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função Teste elétrico da passagem de 100%
Obra Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

Grande linha tênue flexível FPC dos circuitos com o projeto da bobina 0

Características e benefícios

Flexibilidade excelente

Reduzindo o volume

Perca de peso

Consistência do conjunto

Confiança aumentada

A extremidade pode ser inteira soldada

Baixo custo

Continuidade do processamento

Entrega rápida e do tempo ligado

Faça a entrega no tempo. Nós mantemos a taxa da em-tempo-entrega mais altamente de 98%.

Aplicações

Teclado numérico FPC, placa macia industrial do computador de controle, placa macia do consumidor etc. (coleção eletrônica do pedágio),

Básico datilografa do circuito flexível

Há cinco tipos básicos de circuitos flexíveis como descrito abaixo:

1. Circuitos flexíveis Único-tomados partido

Este é o tipo o mais simples, e consiste em uma matéria-prima fina e flexível ao que uma folha de cobre é laminada por meio de um esparadrapo. O circuito terminado é fornecido frequentemente com um covercoat ligado ao lado de cobre por meio de um esparadrapo.

2. Circuitos flexíveis frente e verso

Enquanto o nome sugere, o circuito consiste em uma matéria-prima fina e flexível com a folha de cobre laminada a cada lado. Os lados exteriores dos circuitos terminados são fornecidos frequentemente com os covercoats ligados aos lados exteriores (de cobre).

3. Circuitos flexíveis Multilayer

Um circuito flexível multilayer consiste em em um número de fino e as estratificações baixas flexíveis e as folhas de cobre laminaram junto por meio do esparadrapo, muito na mesma maneira que placas multilayer rígidas. Igualmente é prática comum ligar covercoats aos lados exteriores (de cobre).

4. Circuitos Cabo-rígidos

Um circuito cabo-rígido é uma combinação de placas rígidas e os circuitos flexíveis, a última criação flexível interconectam entre as placas rígidas a que são laminados por meio das dobras bond.

5. Circuitos flexíveis com áreas rígidas

Em alguns casos, o circuito flexível deve apoiar um número de componentes relativamente pesados ou mesmo uma divisória do conector. Consequentemente é necessário reforçar tal área. Isto é realizado ligando um reforçador a essa área. O reforçador pode ser uma camada extra de polyimide não demasiado fino, ou pode ser uma estratificação de vidro/cola Epoxy.
