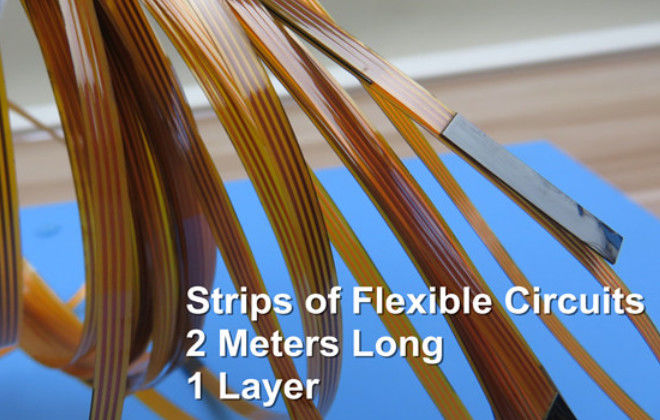

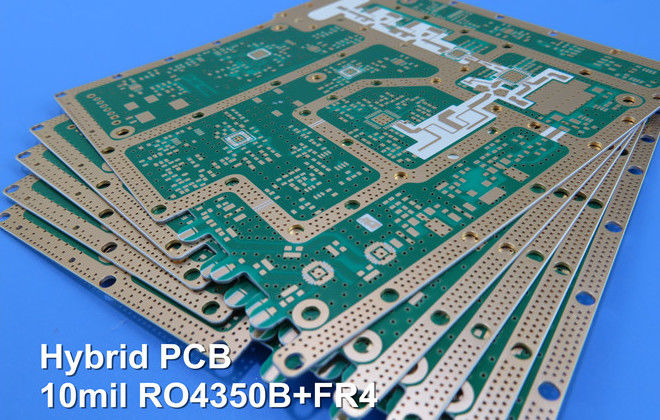

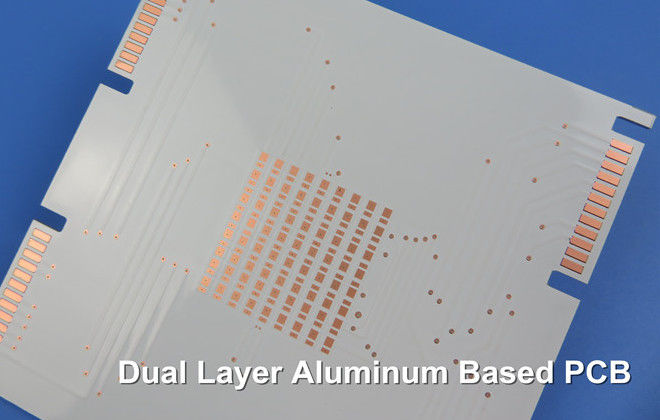

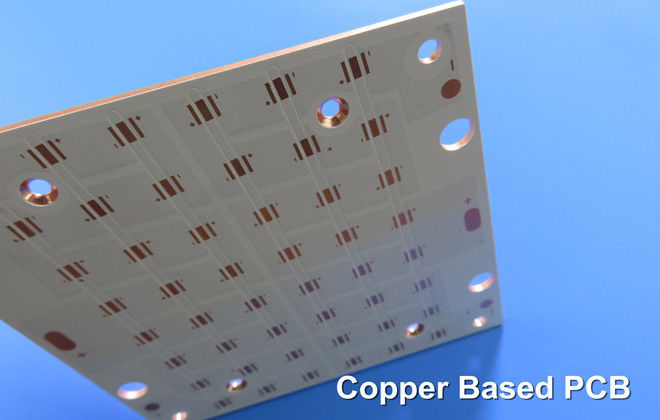

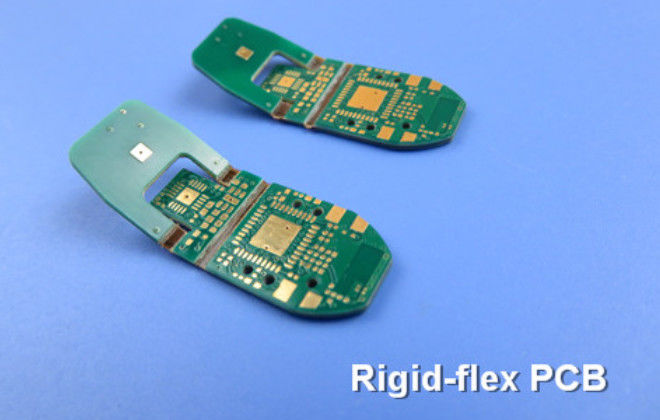

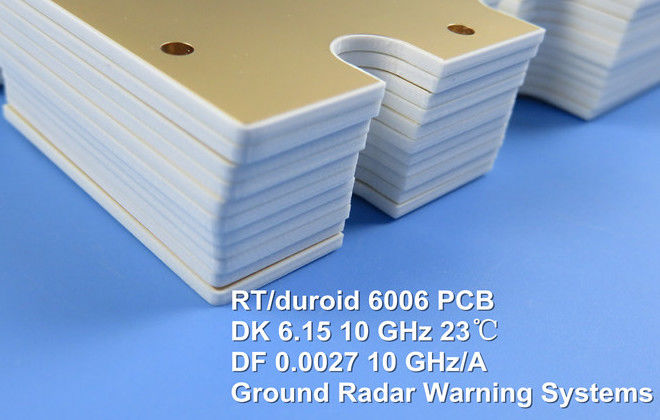

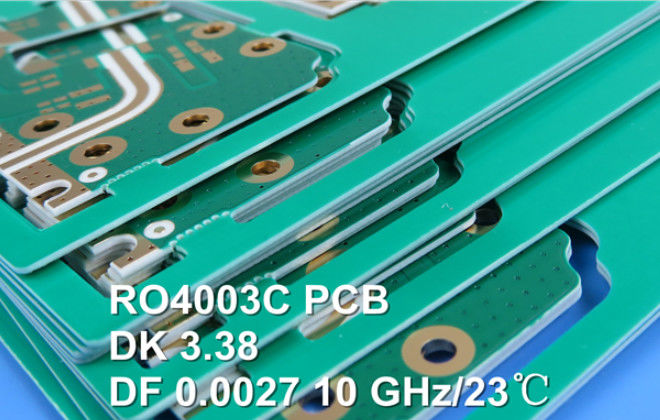

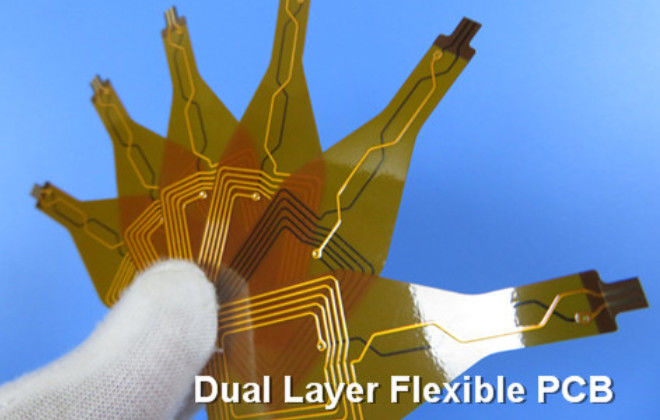

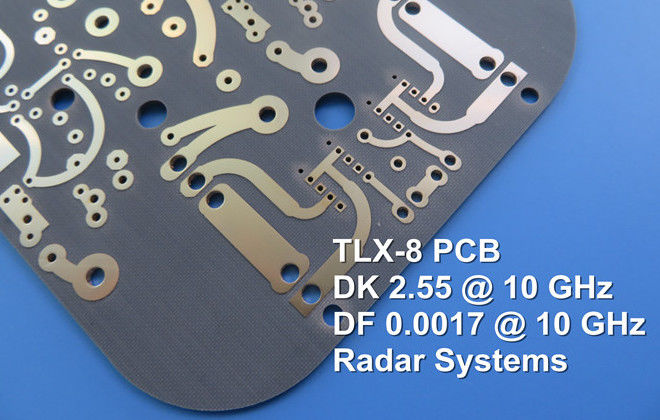

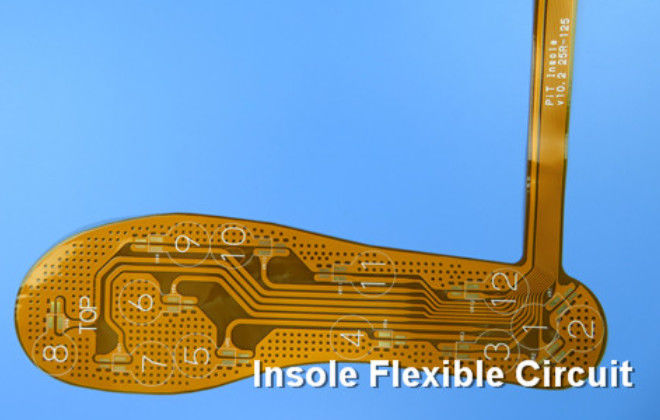

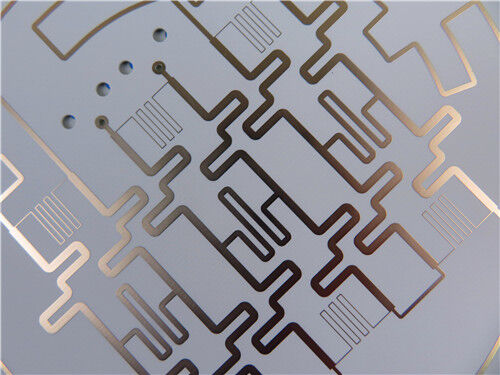

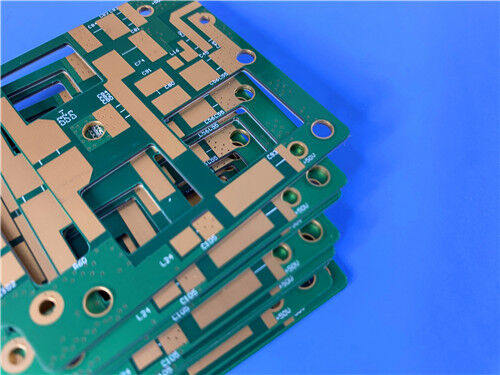

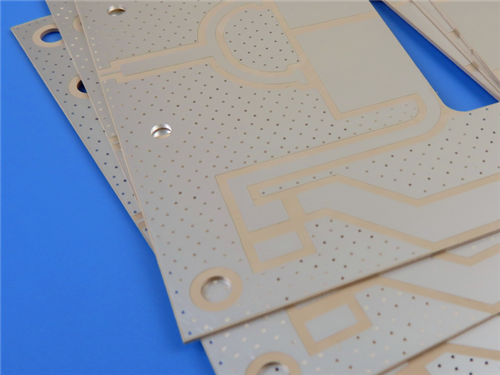

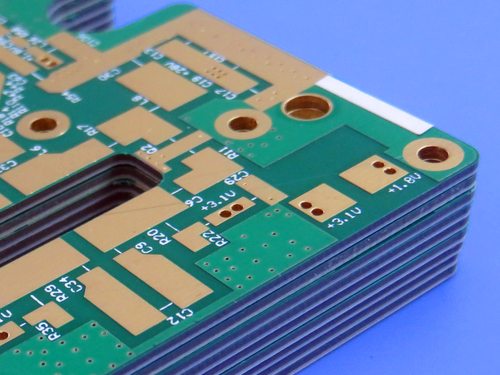

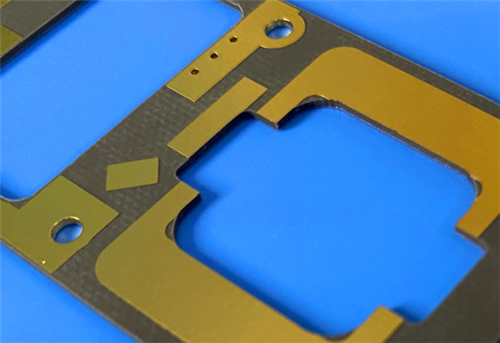

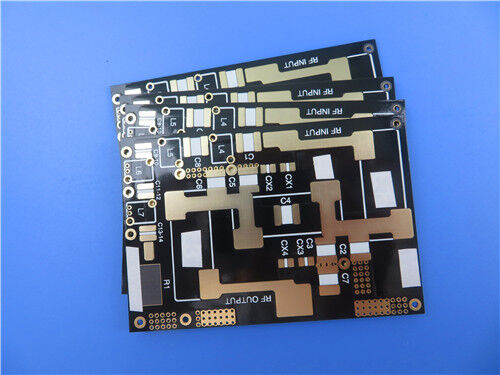

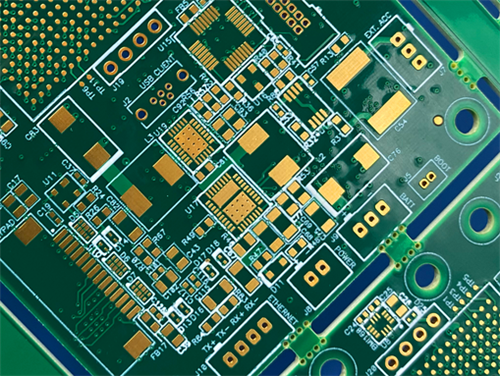

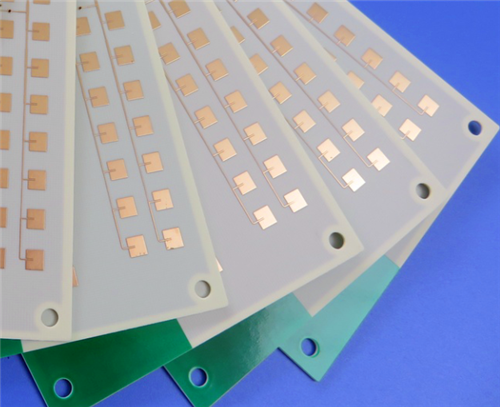

| De série NÃO. |
Procedimento |
Artigo |

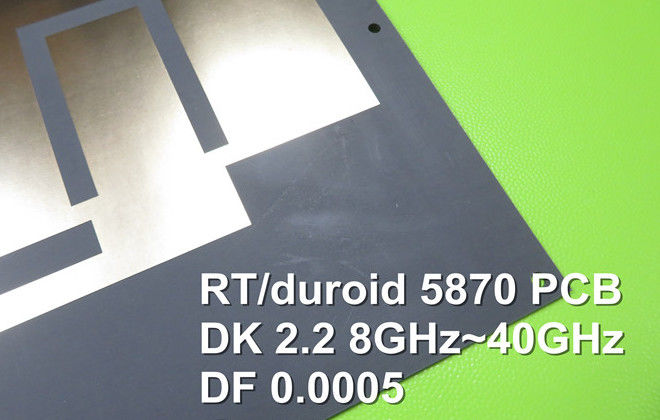

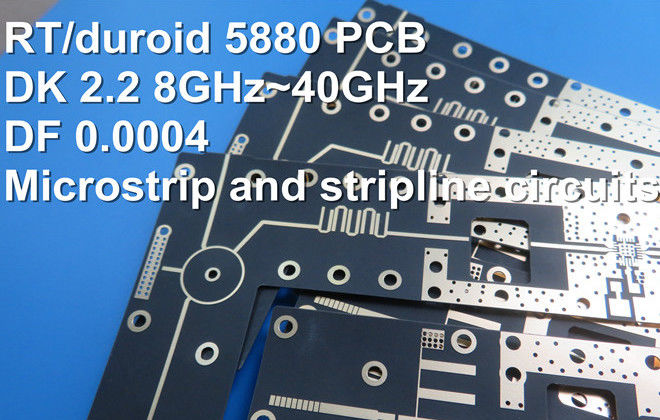

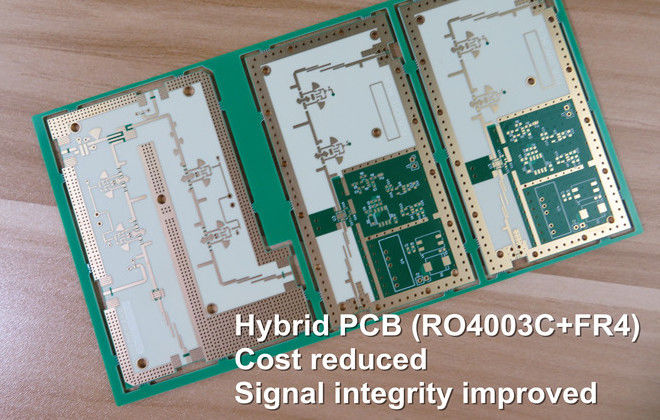

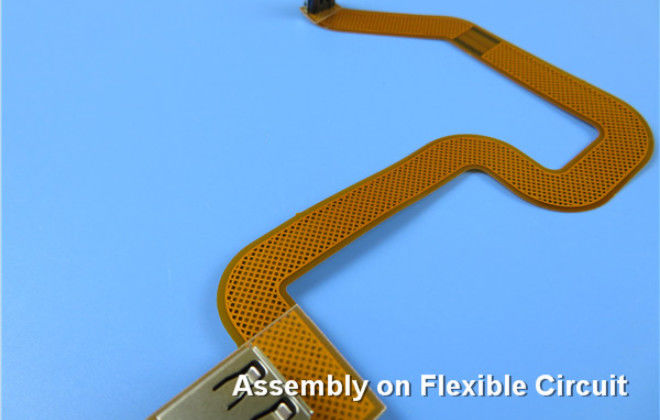

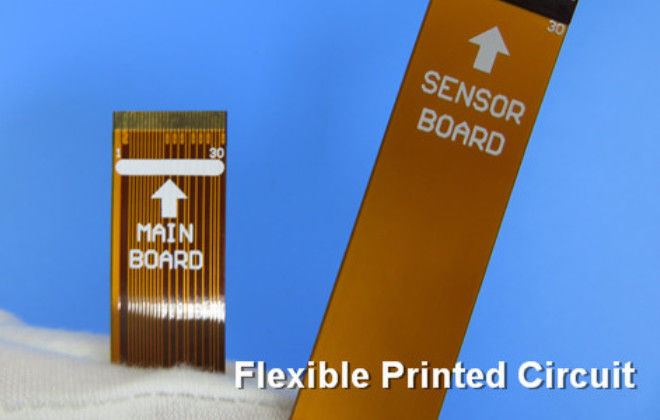

Capacidade de fabricação |
| (s) de grande volume<100 m=""> |
Volume médio (s)<10 m=""> |
Prototype(S)<1m> |
| 1 |
Camada interna (18um, 35um, 70um etc. são terminados revestem. Se não o cobre mencionado, terminou 1oz é o valor de defeito) |
Min.isolation das camadas |
0.1mm |
0.1mm |
0.06mm |
| 2 |
Min.track e afastamento |
5/5mil (18um) |
4/4mil (18um) |
3/3.5mil (18um) |
| 3 |
5/5mil (35um) |
4/4mil (35um) |
3/4mil (35um) |
| 4 |
7/9mil (70um) |
6/8mil (70um) |
6/7mil (70um) |
| 5 |
9/11mil (105um) |
8/10mil (105um) |
8/9mil (105um) |
| 6 |
13/13mil (140um) |
12/12mil (140um) |
12/11mil (140um) |
| 7 |
Min.distance da broca ao condutor |
4 camadas 10mil, 6 camadas 10mil, 8-12 camada 12mil |
4 camadas 8mil, 6 camadas 8mil, 8-12 camada 10mil, 14-20 camada 14mil, 22-32 camada 18mil |
4 camadas 6mil, 6 camadas 6mil, 8-14 camada 8mil, 16-22 camada 12mil, 24-32 camada 14mil |
| 8 |
Min.width do anel anular na camada interna |
4 camadas 10mil (35um), ≥6 camada 14mil (35um) |
4 camadas 8mil (35um), ≥6 camada 12mil (35um) |
4 camadas 6mil (35um), ≥6 camada 10mil (35um) |
| 9 |
Largura interna do anel do isolamento da camada (minuto) |
10mil (35um) |
8mil (35um) |
6mil (35um) |
| 10 |
Diâmetro da almofada de Min.via |
20mil (35um) |
16mil (35um) |
16mil (35um) |
| 11 |
Distância mínima da borda da placa ao condutor (nenhum de cobre exposured) (camada interna) |
14 mil. (35um) |
12 mil. (35um)) |
8 mil. (35um) |
| 12 |

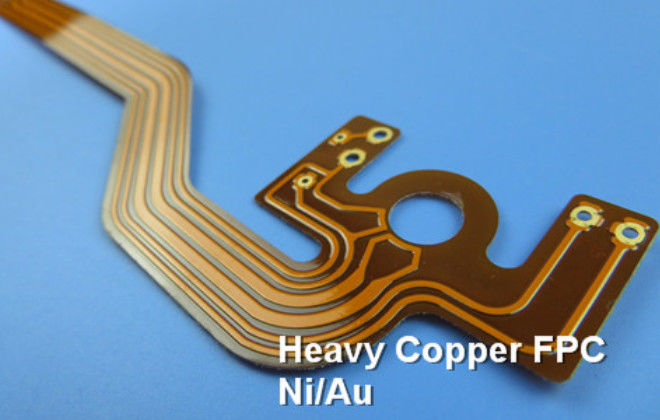

Peso de cobre máximo (camada interna e camada exterior) |
3 onças (105 um) |
4 onças (140 um) |
6 onças (210 um) |
| 13 |
Núcleo com folha de cobre diferente em ambos os lados |
/ |
18/35,35/70 um |
18/35,35/70 um |
| 14 |
Estratificação |
Tolerância da espessura estratificada |
PWB de ±10% grosso |
PWB de ±10% grosso |
PWB de ±8% grosso |
| 15 |
Espessura estratificada máxima |
4.0mm |
6.0mm |
7.0mm |
| 16 |
Precisão estratificada do alinhamento |
≤±5 mil. |
≤±4 mil. |
≤±4 mil. |
| 17 |
Broca (18um, 35um, 70um etc. são terminados revestem. Se não o cobre mencionado, terminou 1oz é o valor de defeito) |
Min.drill mordeu o diâmetro |
0,2 milímetros |
0,2 milímetros |
0,2 milímetros |
| 18 |
Diâmetro do router de Min.slot |
0,60 milímetros |
0,60 milímetros |
0,60 milímetros |
| 19 |
Min.tolerance de entalhes de PTH |
±0.15mm |
±0.15mm |
±0.1mm |
| 20 |
Relação de Max.aspect |
1:08 |
1:12 |
1:12 |
| 21 |
Tolerância do furo |
±3mil |
±3mil |
±3mil |
| 22 |
Espaço de através da através de |
6mil (o mesmo líquido), 12mil (rede diferente) |
6mil (o mesmo líquido), 14mil (rede diferente) |
4mil (o mesmo líquido), 12mil (rede diferente) |
| 23 |
Espaço do furo componente ao furo componente |
12mil (o mesmo líquido), 16mil (rede diferente) |
12mil (o mesmo líquido), 16mil (rede diferente) |
10mil (o mesmo líquido), 14mil (rede diferente) |
| 24 |
Gravura a água-forte |
Min.width de gravar o logotipo |
10mil (18um), 12 mil. (35um), 12 mil. (70um) |
8mil (18um), 10mil (35um), 12 mil. (70um) |
6mil (18um), 8 mil. (35um), 12mil (70um) |
| 25 |
Fator gravura em àgua forte |
1.6-2.2 |
1.6-2.2 |
1.6-2.2 |
| 26 |
Camada exterior (18um, 35um, 70um etc. são terminados revestem. Se não o cobre mencionado, terminou 1oz é o valor de defeito) |
Diâmetro da almofada de Min.via |
20mil |
16mil |
16mil |
| 27 |
Diâmetro da almofada de Min.BGA |
12mil |
12mil |
10mil |
| 28 |
Min.track e afastamento |
5/5mil (18um) |
4/4mil (18um) |
3/3.5mil (18um) |
| 5/5mil (35um) |
4/4mil (35um) |
3/4mil (35um) |
| 7/9mil (70um) |
6/8mil (70um) |
6/7mil (70um) |
| 9/11mil (105um) |
8/10mil (105um) |
8/9mil (105um) |
| 13/13mil (140um) |
12/12mil (140um) |
12/11mil (140um) |
| 29 |
Grade mínima |
10/10mil (35um) |
8/8mil (35um) |
4/8mil (35um) |
| 30 |
Min.space (condutor a acolchoar, almofada a acolchoar) |
6mil (18um) |
5mil (18um) |
4mil (18um) |
| 6mil (35um) |
5mil (35um) |
4mil (35um) |
| 9mil (70um) |
8mil (70um) |
7mil (70um) |
| 11mil (105um) |
10mil (105um) |
9mil (105um) |
| 13mil (140um) |
12mil (140um) |
11mil (140um) |
| 31 |
Máscara da solda (18um, 35um, 70um etc. são terminados revestem. Se não o cobre mencionado, terminou 1oz é o valor de defeito) |
Diâmetro máximo da através-tomada |
0.5mm |
0.5mm |
0.5mm |
| 32 |
Min.width da ponte da máscara da solda |
Verde: 5mil (35um) |
Verde: 4mil (35um) |
Verde: 4mil (35um) |
| 33 |
Amarelo: 5mil (35um) |
Amarelo: 4mil (35um) |
Amarelo: 4mil (35um) |
| 34 |
Azul: 5mil (35um) |
Azul: 4mil (35um) |
Azul: 4mil (35um) |
| 35 |
Preto: 6mil (35um) |
Preto: 6mil (35um) |
Preto: 6mil (35um) |
| 36 |
Branco: 6mil (35um) |
Branco: 6mil (35um) |
Branco: 6mil (35um) |
| 37 |
Todo o Matt: 6mil |
Todo o Matt: 6mil |
Todo o Matt: 6mil |
| 38 |
Verde: 5mil (70um) |
Verde: 4mil (70um) |
Verde: 4mil (70um) |
| 39 |
Amarelo: 5mil (70um) |
Amarelo: 4mil (70um) |
Amarelo: 4mil (70um) |
| 40 |
Azul: 5mil (70um) |
Azul: 4mil (70um) |
Azul: 4mil (70um) |
| 41 |
Preto: 6mil (70um) |
Preto: 6mil (70um) |
Preto: 6mil (70um) |
| 42 |
Branco: 6mil (70um) |
Branco: 6mil (70um) |
Branco: 6mil (70um) |
| 43 |
Máscara aberta da solda |
4mil (35um) |
4mil (35um) |
3mil (35um) |
| 44 |
Cobertura da máscara da solda |
4mil (35um) |
4mil (35um) |
3mil (35um) |
| 45 |
Min.width do texto da máscara da solda |
9mil (35um) |
9mil (35um) |
8mil (35um) |
| 46 |
Min.thickness da máscara da solda |
9um (35um) |
9um (35um) |
9um (35um) |
| 47 |
Max.thickness da máscara da solda |
30um (35um) |
30um (35um) |
30um (35um) |
| 48 |
Silkscreen |
Min.width do texto do silkscreen |
6mil |
6mil |
5mil |
| 49 |
Min.height do texto do silkscreen |
35mil |
35mil |
30mil |
| 50 |
Min.space do silkscreen às almofadas |
6mil |
6mil |
5mil |
| 51 |
Cor do silkscreen |
Branco, preto, amarelo |
| 52 |
Tinta do carbono |
A tinta do carbono cobre o condutor ou as almofadas |
14mil |
13mil |
12mil |
| 53 |
Distância meados de da tinta do carbono às almofadas |
12mil |
11mil |
10mil |
| 54 |
Máscara de Peelable |
Tampas condutor ou almofadas da máscara de Peelable |
8mil |
7mil |
6mil |
| 55 |
Min.distance da máscara peelable às almofadas |
14mil |
13mil |
12mil |
| 56 |
Max.via-plug do método da Seda-tela |
2.0mm |
2.0mm |
2.0mm |
| 57 |
Através-tomada máxima do método da folha de alumínio |
4.5mm |
4.5mm |
4.5mm |
| 58 |
Revestimento de superfície |
Espessura do níquel de ENIG |
3-5um |
3-5um |
2-6.35um |
| 59 |
Espessura do ouro de ENIG |
0.05-0.1um |
| 60 |
Espessura do níquel do dedo do ouro |
3-5um |
| 61 |
Espessura do ouro do dedo do ouro |
0.1-1.27um |
| 62 |
Espessura da lata de HASL |
2.54-6.35um |
| 63 |
Espessura de OSP |
0.2-0.5um |
| 64 |
Espessura da lata da lata da imersão |
0.2-0.75um |
| 65 |
Espessura da prata da prata da imersão |
0.15-0.75um |
| 66 |
Processo do contorno |
Método do processo do contorno |
O CNC que mói, V-CUT, estoira a torneira, estoira os furos, perfurando |
| 67 |
Router mínimo |
0.8mm |
| 68 |
Min.tolerance do contorno |
±0.15mm |
±0.13mm |
±0.1mm |
| 69 |
Min.distance do contorno de trituração (nenhuma exposição de cobre) |
12mil |
10mil |
8mil |
| 70 |
Ângulo de V-CUT |
20 grau do、 60 do、 45 do、 30 ±5 |
| 71 |
Grau de simetria de V-CUT |
±6mil |
±5mil |
±4mil |
| 72 |
Tolerância da espessura residual de V-CUT |
±6mil |
±5mil |
±4mil |
| 73 |
Tolerância do ângulo da chanfradura do dedo do ouro |
grau ±5 |
grau ±5 |
grau ±5 |
| 74 |
Tolerância da espessura residual da borda chanfrada do dedo do ouro |
±5mil |
±5mil |
±5mil |
| 75 |
Raio mínimo do canto interno |
0.4mm |
| 76 |
Distância mínima da borda ao V-corte (nenhuma exposição de cobre) |
18mil (cortador do V-sulco dos graus grosso, 20 de 1.6mm) |
14mil (cortador do V-sulco dos graus grosso, 20 de 1.6mm) |
12mil (cortador do V-sulco dos graus grosso, 20 de 1.6mm) |
| 77 |
20mil (cortador do V-sulco dos graus grosso, 30 de 1.6mm) |
18mil (cortador do V-sulco dos graus grosso, 30 de 1.6mm) |
16mil (cortador do V-sulco dos graus grosso, 30 de 1.6mm) |
| 78 |
24mil (cortador do V-sulco dos graus grosso, 45 de 1.6mm) |
22mil (cortador do V-sulco dos graus grosso, 45 de 1.6mm) |
20mil (cortador do V-sulco dos graus grosso, 45 de 1.6mm) |
| 79 |
30mil (cortador do V-sulco dos graus grosso, 60 de 1.6mm) |
28mil (cortador do V-sulco dos graus grosso, 60 de 1.6mm) |
26mil (cortador do V-sulco dos graus grosso, 60 de 1.6mm) |
| 80 |
Tolerância especial |
Espessura da placa do teste da ponta de prova do voo |
0.6-4.0mm |
| 81 |
Tamanho do painel do teste da ponta de prova do voo |
O ≤900X600mmdo tamanho, tamanhopequenopodeser compensadocomométododefabricação |
| 82 |
Tamanho do painel do método do teste do dispositivo elétrico |
O ≤460X380mmdo tamanho, tamanho pequeno pode ser compensado com o método de fabricação |
| 83 |
Espessura da placa do método do teste do dispositivo elétrico |
0.4-6.0mm |
| 84 |
Tolerância do furo do imprensa-ajuste |
±2mil |
| 85 |
Tolerância de NPTH |
±2mil |
| 86 |
Tolerância da espessura do PWB |
1.0mm≥PCB espessura, tolerância ±0.1mm; 1.0mm≤PCB espessura, tolerância ±10% |
| 87 |
Tolerância da profundidade do furo escareado |
±0.2mm |
| 88 |
Tolerância da profundidade do entalhe cego |
±0.2mm |
| 89 |
Tamanho máximo da expedição |
≤1200X600mmdo tamanho (o lado dobro, nenhum teste exigiu) |
| 90 |
≤1000X600mmdo tamanho (Multilayer, nenhum teste exigiu) |
| 91 |
Tamanho mínimo da expedição |
10X10mm |
| 92 |
Espessura do PWB de HASL |
0.8-3.0mm (o furo menos 0.5mm deve ser através-tomada ou máscara-barraca do uso) |
| 93 |
Tamanho do PWB de HASL |
Size≤600X460mm |
| 94 |
Espessura do PWB |
0.15-7.0mm |
| 95 |
Profundidade do sulco de V |
0.8-3.2mm |
| 96 |
Distância do v-sulco não-contínuo |
≥7mm |
| 97 |
Diâmetro máximo da broca |
≤6.5mmdo tamanho(orebaixamentoouorouterserão usadosparafurosmaisde6.5mm, Min.tolerance±0.1mm) |
| 98 |
Diâmetro máximo do escareador |
O escareador do ≤6.5mm do tamanho pode ser broca ou router usado do rebaixamento) |
| 99 |
Distância do chanfro |
Size≥11mm |
Size≥5mm |
Size≥5mm |
| 100 |
Espessura da máscara peelable |
0.2-1.5mm ±0.15mm |

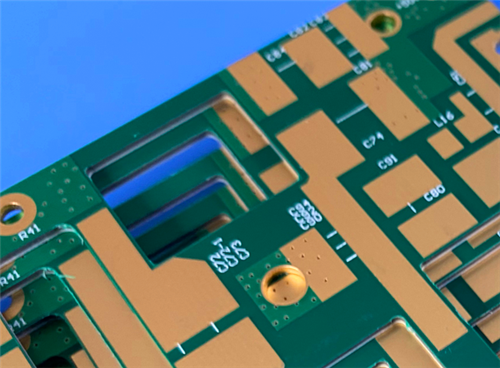

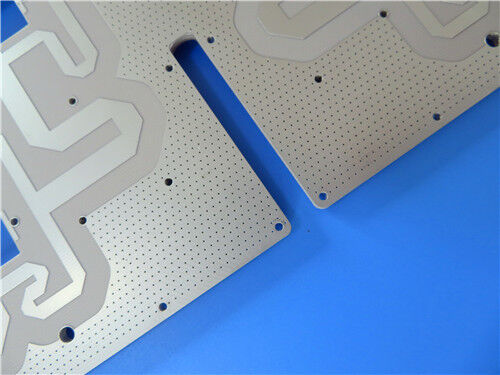

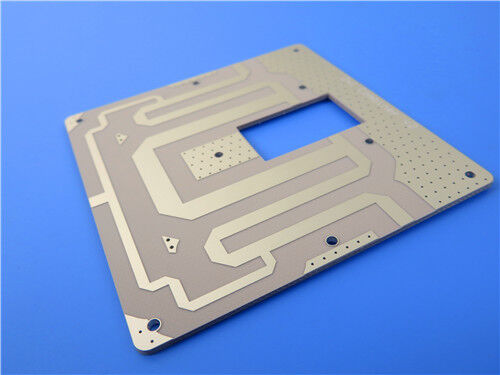

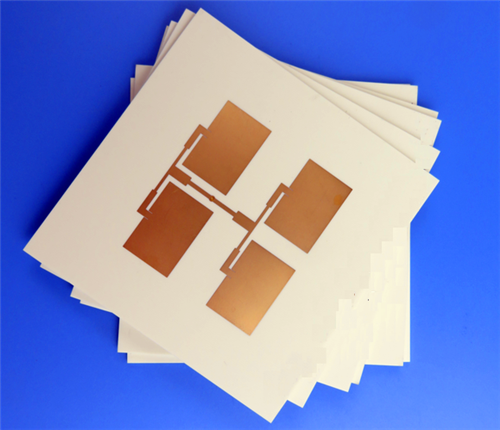

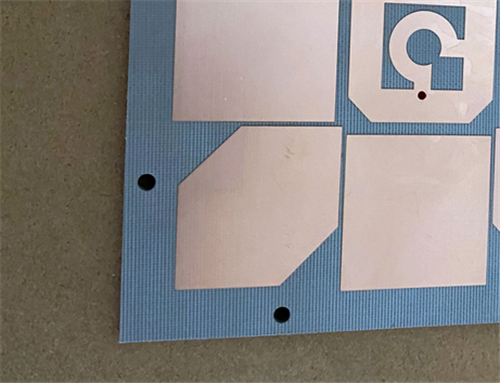

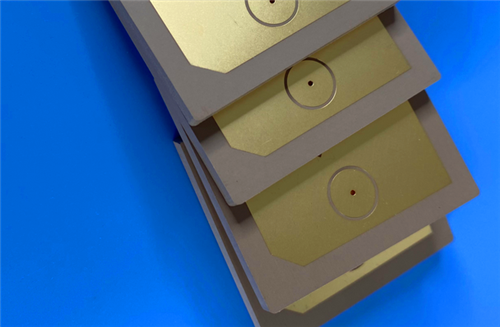

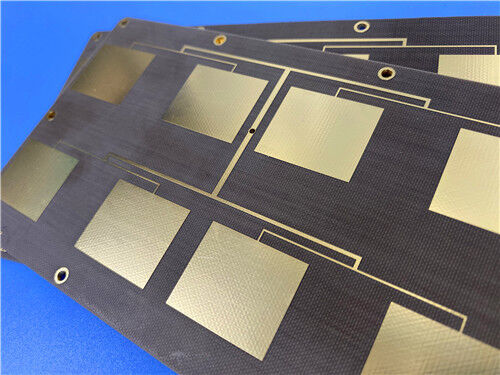

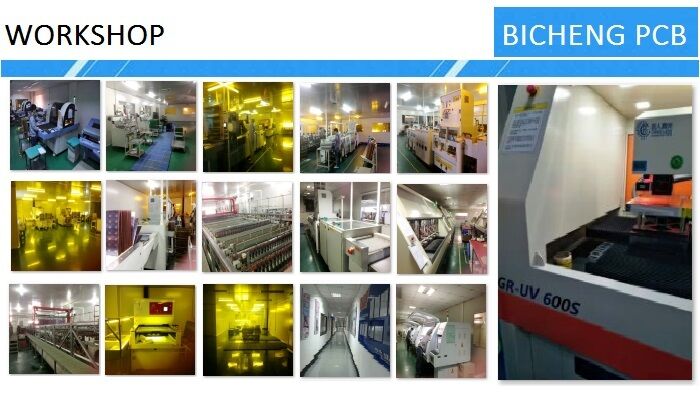

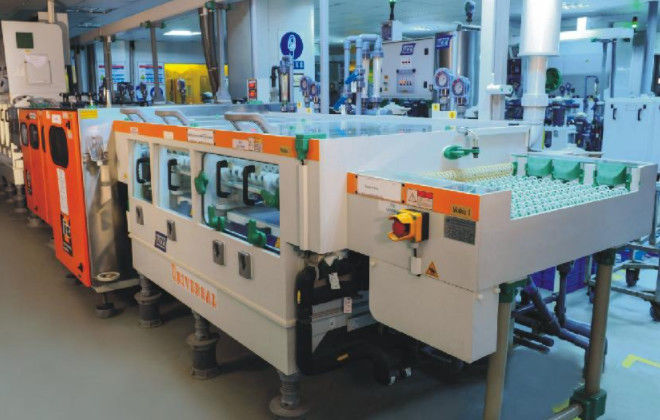

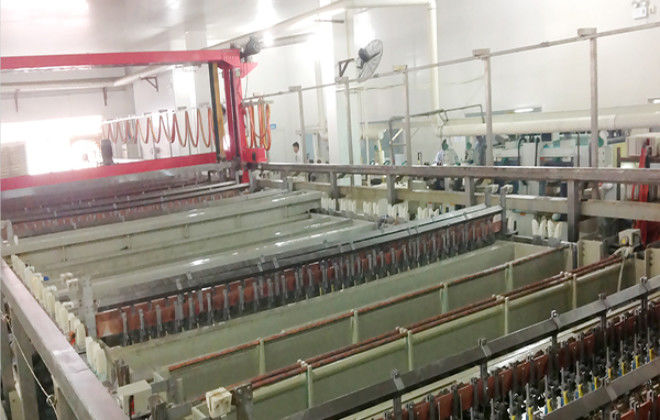

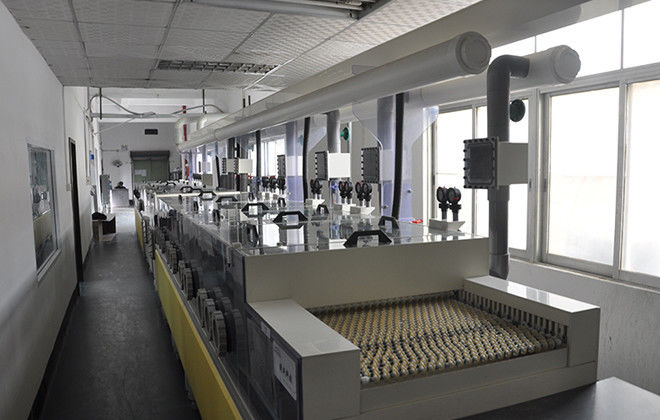

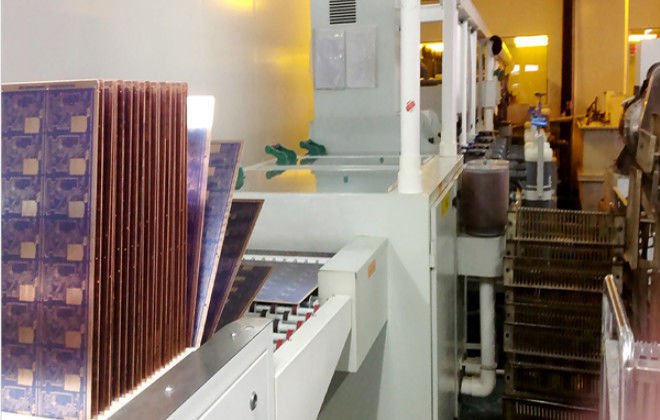

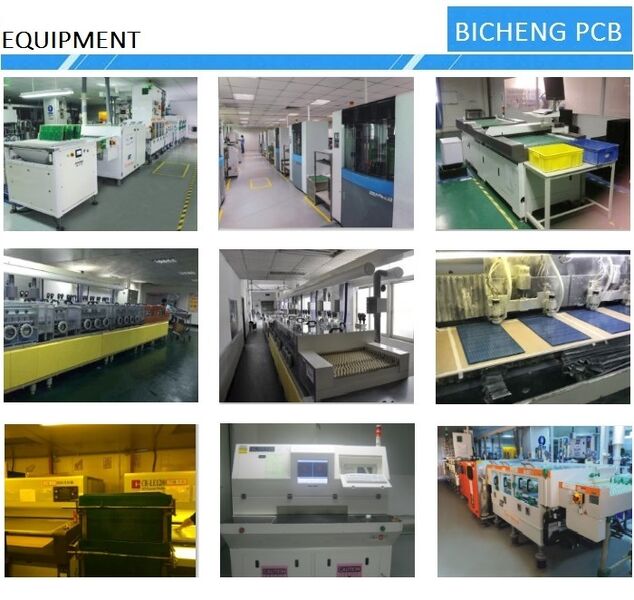

oficina
