Cu 35um de superfície tomado partido dobro do PWB do cabo flexível do Polyimide 0.15mm

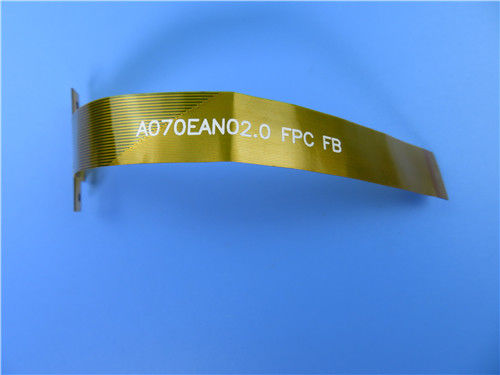

O dobro tomou partido PCBs flexível construído no Polyimide dos 0.15mm grossos e no ouro da imersão para o luminoso da exposição

(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de circuito impresso flexível para a aplicação de GPS que segue para carros. É umas 2 camadas FPC em 0.15mm grossos. A estratificação baixa é de ITEQ, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012.

Folha do parâmetro e de dados

Características e benefícios

Flexibilidade de A. Excelente

B. Reducing o volume

C. perca de peso

D. Consistência do conjunto

Confiança de E. Increased

F. Controllability do projeto elétrico do parâmetro

G. A extremidade pode ser inteira soldada

Optionality de H. Material

I. baixo custo

J. Continuidade do processamento

Serviço de K. Tempo ligado

L. Entrega no tempo: >98%

Aplicações

Luminoso da exposição, placa do cabo flexível do sensor do automóvel, interphone industrial do controle

Estrutura de FPC

De acordo com o número de camadas de folha de cobre condutora, FPC pode ser dividido no único circuito da camada, circuito da dupla camada, circuito da multi-camada, dobro tomou partido e assim por diante.

estrutura da Único-camada: o circuito flexível desta estrutura é a estrutura a mais simples do PWB flexível. Geralmente a matéria-prima (carcaças dielétricas) + de borracha transparente (esparadrapo) + a folha de cobre é um grupo de matérias primas compradas (semi-fabrica), a película protetora e a colagem transparente é um outro tipo da matéria prima comprada. Primeiramente, a folha de cobre deve ser gravada para obter o circuito exigido, e a película protetora deve ser furada para revelar a almofada correspondente. Após a limpeza, os dois são combinados rolando. Então a parte exposta da almofada galvanizou o ouro ou a lata para proteger. Desta maneira, a placa de painel grande estará pronta. Geralmente igualmente carimbou na forma correspondente da placa de circuito pequena. Não há igualmente nenhuma película protetora diretamente na folha de cobre, mas o revestimento de solda impresso da resistência, de modo que o custo seja mais baixo, mas a força mecânica da placa de circuito tornar-se-á mais maus. A menos que a exigência da força não for alta e o preço precisar de ser o mais baixo possível, é o melhor aplicar o método da película protetora.

Estrutura de dupla camada: quando o circuito é demasiado complexo ser prendido, ou a folha de cobre é necessário proteger a terra, é necessário escolher uma dupla camada ou mesmo um multilayer. A diferença a mais típica entre uma placa multilayer e única é a adição de uma estrutura perfurada para conectar as camadas da folha de cobre. O primeiro processo de borracha transparente + matéria-prima + a folha de cobre é fazer furos. Furos de broca na matéria-prima e na folha de cobre primeiramente, limpo e chapeado então com alguma espessura do cobre. O processo subsequente da fabricação é quase o mesmo que o circuito da único-camada.

Estrutura tomada partido dobro: ambos os lados do dobro tomaram partido FPC têm almofadas, usadas principalmente para conectar outras placas de circuito. Embora e a estrutura do monolayer sejam similares, mas o processo de manufatura é muito diferente. Sua matéria prima é folha de cobre, película protetora e colagem transparente. A película protetora deve ser furada de acordo com a posição da almofada primeiramente, a seguir a folha de cobre deve ser afixada, as linhas da almofada e da trilha devem ser gravadas e então a película protetora de um outro furo furado deve ser afixada.
