O laser do UL cortou a pasta da solda escreve o estêncil da placa de circuito de 0.1mm

Name: O laser do UL cortou a pasta da solda escreve o estêncil da placa de circuito de 0.1mm
Brand: Bicheng
SKU: BIC-956.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.9 (166 reviews)

UL Laser Cut Solder Paste Stencils 0.1mm Circuit Board Stencil

Imagem Grande : O laser do UL cortou a pasta da solda escreve o estêncil da placa de circuito de 0.1mm

Detalhes do produto:

Lugar de origem:	China
Marca:	Bicheng
Certificação:	UL, ISO9001, IATF16949
Número do modelo:	BIC-956.V1.0

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1pcs
Preço:	USD9.99-99.99
Detalhes da embalagem:	Vácuo bags+Cartons
Tempo de entrega:	8-9 dias de trabalho
Termos de pagamento:	T/T
Habilidade da fonte:	5000pcs pelo mês

Contato

Descrição de produto detalhada

Matéria-prima:

Calço de aço inoxidável

Tamanho do estêncil:

370mm x 470mm, 420mm x 520mm, 550mm x 650mm

Espessura da folha:

0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm

Aparência:

Gravando e eletro lustrando

Realçar:

o laser de 0.1mm cortou estêncis da pasta da solda

O laser do UL cortou estêncis da pasta da solda

estêncil da placa de circuito de 0.1mm

Estêncil da pasta da solda do conjunto do PWB de SMT | Corte do laser do estêncil do PWB

1,1 descrição geral

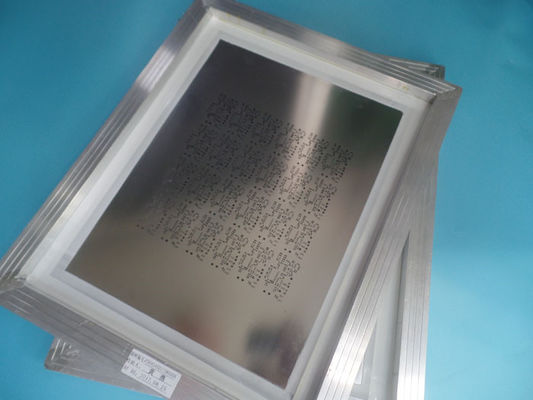

Este é um tipo de estêncil de SMT da pasta da solda (corte 100% do laser) construído na folha de aço inoxidável de 0.1mm com dimensão de alumínio do milímetro x 520 milímetro x 20mm do quadro 420. Fabricou por IPC 7525A usando dados fornecidos de Gerber, área do rodo de borracha que localiza no centro. As marcas de Fiducal são através dos furos a serir para a máquina de SMT. Embalou com caixa de KK (cartão duro) e geralmente 2 estêncis são embalados para a expedição.

1,2 características e benefícios

O arquivo de dados é usado diretamente para produzir e reduzir a taxa de erro;

A precisão da posição de abertura do molde de SMT é muito alta: o erro de processo inteiro é o μ m do ≤ ±4;

A abertura do molde de SMT tem a figura geométrica, que é vantajosa à impressão e à formação da pasta da lata;

O projeto de engenharia impede que os problemas ocorram pre na produção;

Equipe com paixão, disciplina, responsabilidade e honestidade;

Porta ao serviço da expedição da porta;

Mais de 15 anos de experiência;

Serviço pós-venda hassle livre, linear;

1,3 aplicações

Pacote de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 folha do parâmetro e de dados

Dimensão:	370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Estrutura	Folhas do estêncil com quadro de alumínio
Matéria-prima	Calço de aço inoxidável
Espessura da folha	0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Abertura configurada	Corte do laser
Aparência	Gravando e eletro lustrando
Marca de fé	Através do furo
Área de serviço:	No mundo inteiro
Quantidade de almofadas abertas:	1421
Vantagens:	a) Dimensão da elevada precisão; b) boa forma na janela; c) a parede do furo é mais lisa.
Aplicação:	CSP, BGA, pacote de 0.5mm QFP etc.

1,5 os furos de abertura projetam para o estêncil de SMT

Tipo componente	Passo	Largura de solda	Comprimento de solda	Largura de abertura	Comprimento de abertura	Shim Thickness
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Flip Chip	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Flip Chip	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
