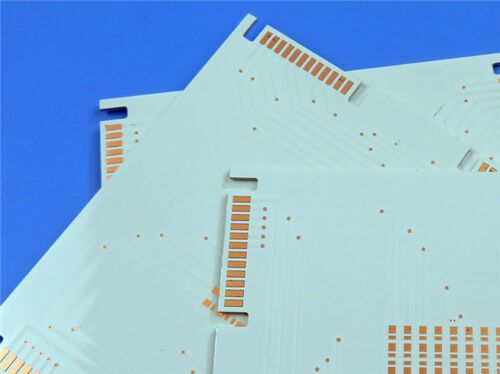

PCB de alumínio de 2 camadas 2W/MK Núcleo metálico 2 oz Cobre acabado

Este PCB utiliza um substrato de alumínio AL 5052 fornecido pela Mingtai, adota a nivelação de soldagem a ar quente sem chumbo (HASL) como seu acabamento de superfície e está equipado com duas camadas de cobre de 2 onças.Configurado como um substrato de alumínio revestido de cobre de duas faces, com uma espessura final de 3.2 mm, incorporando duas camadas de prepreg de condutividade térmica de 2 W/mK para estabelecer uma estrutura de dissipação de calor de elevada eficiência,que é adaptado para satisfazer os requisitos elevados de dissipação de calor dos dispositivos eletrónicos de potência.

Especificações de PCB

Empilhadeira-Configuração

Por que escolher o substrato de alumínio?

- Os substratos de alumínio são amplamente utilizados na electrónica de potência e nos dispositivos geradores de calor devido às suas vantagens inerentes que superam os substratos FR4 tradicionais:

- Dissipação térmica superior: o alumínio apresenta uma excelente condutividade térmica (muito superior ao FR4), permitindo uma transferência rápida do calor gerado pelos componentes para o substrato,Reduzir o acúmulo térmico e evitar o sobreaquecimento do dispositivo.

- Melhoria da fiabilidade do dispositivo: reduzindo as temperaturas de funcionamento dos componentes eletrónicos, os substratos de alumínio prolongam a vida útil dos dispositivos, reduzem a fadiga térmica,e melhorar a estabilidade operacional geral, que é crítico para amplificadores de potência, drivers de LED e eletrônicos automotivos.

- Estabilidade mecânica: a liga de alumínio AL 5052 oferece boa resistência mecânica, resistência à corrosão e estabilidade dimensional,Assegurar que o PCB mantém a integridade estrutural em condições de funcionamento adversas (e.por exemplo, flutuações de temperatura, vibrações).

-Eficacidade em termos de custos: em comparação com outros substratos de elevada condutividade térmica (por exemplo, substratos de cobre), os substratos de alumínio têm um desempenho e um custo equilibrados,fornecer uma solução ideal para produtos de alta potência produzidos em série.

Tecnologia de dissipação de calor do núcleo do substrato de alumínio: Prepreg

A prepreg (camada dielétrica) entre a folha de cobre e o núcleo de alumínio é a chave para a realização de uma dissipação de calor eficiente em substratos de alumínio,uma vez que afecta directamente a eficiência da transferência térmica e o desempenho do isolamento:

- Ponte de condutividade térmica: Duas camadas de prepreg de 2 W/mK formam um caminho de transferência térmica em vários estágios entre as duas camadas de cobre e o núcleo de alumínio.Eles superam as barreiras de isolamento e minimizam a resistência térmica geral, garantindo que o calor gerado nas camadas de cobre seja rapidamente conduzido ao núcleo de alumínio para uma rápida difusão.

- Garantia de desempenho de isolamento: como camada de isolamento, o prepreg deve manter uma elevada resistência dielétrica para evitar curto-circuitos entre a folha de cobre e o núcleo de alumínio.O prepreg selecionado neste PCB equilibra a alta condutividade térmica e excelente isolamento, que satisfaçam os requisitos de segurança eléctrica dos dispositivos de potência.

- Significado do controlo da espessura: a espessura da prepreg de 120 μm é concebida com precisão. Uma espessura excessiva aumentará a resistência térmica, reduzindo a eficiência da dissipação de calor.O material demasiado fino pode comprometer a fiabilidade do isolamento.Esta espessura garante uma transferência térmica e um equilíbrio de isolamento ótimos.

- Compatibilidade dos materiais: o prepreg é compatível com o núcleo de alumínio AL 5052 e a folha de cobre, garantindo uma forte ligação durante a laminação.Esta estabilidade de ligação impede a delaminação sob ciclo térmico, um ponto de falha comum nos substratos de alumínio.

Qualidade e âmbito de aplicação

Este PCB de substrato de alumínio adere a padrões de fabrico rigorosos, com processos sem chumbo que cumprem os requisitos ambientais.A máscara de solda branca (Lanbang W-8) e o filtro de seda termo-resistente preto (Lanbang Thermasetting-08) garantem uma identificação clara dos componentes e uma excelente durabilidade da superfície (5H de dureza).

Aplicações típicas incluem: amplificadores de potência, controladores de iluminação LED, módulos eletrônicos automotivos, fontes de alimentação de controle industrial e outros dispositivos eletrônicos de alta potência e alta dissipação de calor.O produto está disponível para uso em todo o mundo, apoiando as necessidades globais do projecto e assegurando a sua entrega atempada.
