Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | Material 3W/MK dielétrico | Contagem da camada: | Único lado |
|---|---|---|---|
| Espessura do PWB: | 1.6mm ±0.16 | Tamanho do PWB: | 36 x 36 milímetros (diâmetro 36mm) |
| Máscara da solda: | branco | Silkscreen: | Preto |
| Peso de cobre: | 2oz | Revestimento de superfície: | Ouro da imersão |
| Destacar: | PWB do núcleo do metal do ouro da imersão,PWB do núcleo do metal 3W/MK |
||

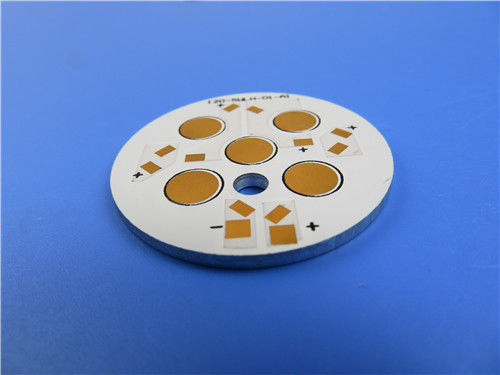

PWB do núcleo do metal alto do PWB 3W/MK do alumínio da condutibilidade térmica com ouro da imersão
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo do PWB de alumínio para a aplicação de equipamentos eletrônicos de uma comunicação. É uma única placa da camada MCPCB em 1,6 milímetros densamente com condutibilidade térmica de 3 W/MK. A placa de alumínio é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 placas são embaladas separadamente.
Folha do parâmetro e de dados
| TAMANHO DO PWB | 36 x 36 milímetros (diâmetro 36mm) |
| TIPO DA PLACA | PWB DO IMS |
| Número de camadas | Único PWB tomado partido |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | NÃO |
| STACKUP DA CAMADA | cobre ------- 70um (2oz) |
| 3W/MK material dielétrico 75um | |
| 6061 1.5mm de alumínio | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | 18mil/15mil |
| Furos mínimos/máximos: | 4.0mm |
| Número de furos diferentes: | 1 |
| Número de furos de broca: | 1 |
| Número de entalhes moídos: | 0 |
| Número de entalhes internos: | 0 |
| Controle da impedância | não |
| MATERIAL DA PLACA | |
| Núcleo de alumínio: | 3W / Material dielétrico 75um do MK |
| Resistência térmica (°C/W) | ≤0.45 |
| Tensão de divisão (VDC) | 4000 |
| Folha final externo: | 2oz |
| Folha final interna: | 0oz |
| Altura final do PWB: | 1.6mm ±0.16 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro de Immersin |
| Solde a máscara para aplicar-se a: | SUPERIOR, mínimo 12micron |
| Cor da máscara da solda: | Branco |
| Tipo da máscara da solda: | LPSM |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | PARTE SUPERIOR |
| Cor da legenda componente | Preto |
| Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE | Chapeado não durante todo o furo (NPTH) |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Chapeamento da placa: | 0,0029" |
| Tolerância da broca: | 0,002" |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
Características e benefícios
Combinação da otimização de circuito de poder e de circuito de controle,
Difusão do calor eficaz no projeto do circuito,
Melhore a densidade de poder e a confiança do dispositivo,
Taxa elegível dos produtos de primeira produção: >95%
O UL reconheceu e RoHS Diretivo-complacente
Uma experiência de mais de 18 anos
De alta tecnologia
Aplicações
Lâmpada do automóvel
Radiador
Eletromecânico
Amplificador do entrada/saída
