PWB de superfície de alta frequência branco do revestimento do projeto OSP do PWB do Silkscreen 0.4mm de Rogers RT/Duroid 5870

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-015.V1.0

Matéria-prima:

RT/Duroid 5870

Tamanho do PWB:

95 x 67mm=1PCS

Espessura do PWB:

0.4mm

Contagem da camada:

2 camadas

Máscara da solda:

verde

Silkscreen:

Branco

Peso de cobre:

Destacar:

Projeto de alta frequência do PWB do Silkscreen branco

projeto de alta frequência do PWB de 0.4mm

PWB de superfície do revestimento de 0.4mm OSP

Descrição do produto

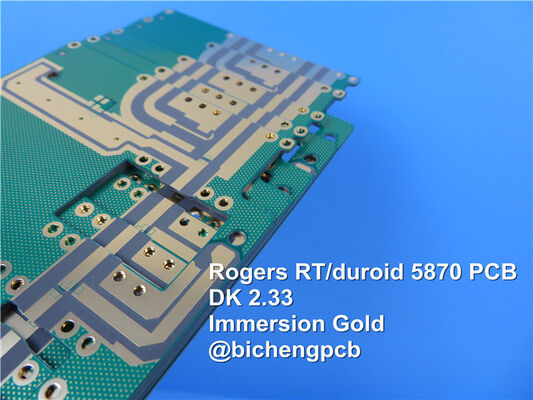

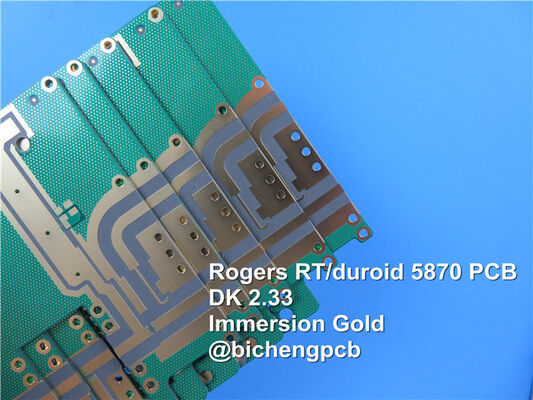

PWB de alta frequência de Rogers RT/Duroid 5870 15mil 0.381mm para o Microstrip e os circuitos de Stripline

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Rogers o material da alta frequência que de RT/duroid 5870 é o microfiber de vidro reforçou compostos de PTFE que é projetado exigindo aplicações de circuito do stripline e do microstrip. Os resultados constantes dielétricos excepcionais da uniformidade de seus microfibers aleatoriamente orientados. A constante dielétrica de RT/duroid 5870 é uniforme do painel ao painel e é constante sobre uma escala de frequência larga. Seu baixo fator de dissipação estende a utilidade de RT/duroid 5870 à Ku-faixa e acima. Os materiais de RT/duroid 5870 facilmente são cortados, cortados e feitos à máquina para dar forma. Estão resistentes a todos os solventes e reagentes, quentes ou frios, usados normalmente em gravar circuitos impressos ou em chapear bordas e furos.

As aplicações típicas são antenas de faixa larga da linha aérea comercial, circuitos do microstrip, circuitos do stripline, aplicações da onda de milímetro, sistemas militares do radar, sistemas de orientação de míssil e as antenas de rádio digitais pontos a ponto etc.

Especificações do PWB

TAMANHO DO PWB	95 x 67mm=1PCS
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	SIM
STACKUP DA CAMADA	cobre ------- 1 onça) +plate camada SUPERIOR de 35um (
	RT/duroid 5870 0.381mm
	cobre ------- 35um (1oz) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos:	mil. 5,5 mil./5
Furos mínimos/máximos:	0,3 milímetros/5,2 milímetros
Número de furos diferentes:	9
Número de furos de broca:	102
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	RT/duroid 5870 0.381mm
Folha final externo:	1,5 onças
Folha final interna:	N/A
Altura final do PWB:	0,4 milímetros ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	ENIG
Solde a máscara para aplicar-se a:	NÃO
Cor da máscara da solda:	NÃO
Tipo da máscara da solda:	N/A
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	NÃO
Cor da legenda componente	NÃO
Fabricante Name ou logotipo:	N/A
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.3mm. A máscara da solda descobriu
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

PWB de superfície de alta frequência branco do revestimento do projeto OSP do PWB do Silkscreen 0.4mm de Rogers RT/Duroid 5870 0

Folha de dados de Rogers RT/duroid 5870

Valor típico de RT/duroid 5870
Propriedade	RT/duroid 5870		Sentido	Unidades	Circunstância	Método do teste
Constante dielétrica, εProcess	2,33 especs. 2.33±0.02.		Z	N/A	C24/23/50 C24/23/50	1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5
Constante dielétrica, εDesign	2,33		Z	N/A	8GHz a 40 gigahertz	Método do comprimento da fase diferencial
Fator de dissipação, tanδ	0,0005 0,0012		Z	N/A	C24/23/50 C24/23/50	1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5
Coeficiente térmico do ε	-115		Z	ppm/℃	-50℃ do℃to 150	IPC-TM-650 2.5.5.5
Resistividade de volume	2 x 107		Z	Mohm cm	C/96/35/90	ASTM D 257
Resistividade de superfície	3 x 107		Z	Mohm	C/96/35/90	ASTM D 257
Calor específico	0,96 (0,23)		N/A	j/g/k (cal/g/c)	N/A	Calculado
Módulo elástico	Teste no℃ 23	Teste no℃ 100	N/A	MPa (kpsi)		ASTM D 638
	1300(189)	490(71)	X
	1280(185)	430(63)	Y
Esforço final	50 (7,3)	34 (4,8)	X
Esforço final	42 (6,1)	34 (4,8)	Y
Tensão final	9,8	8,7	X	%
Tensão final	9,8	8,6	Y	%
Módulo compressivo	1210(176)	680(99)	X	MPa (kpsi)		ASTM D 695
	1360(198)	860(125)	Y
	803(120)	520(76)	Z
Esforço final	30 (4,4)	23 (3,4)	X
	37 (5,3)	25 (3,7)	Y
	54 (7,8)	37 (5,3)	Z
Tensão final	4	4,3	X	%
	3,3	3,3	Y
	8,7	8,5	Z
Absorção da umidade	0,02		N/A	%	0,62" (1.6mm) D48/50	ASTM D 570
Condutibilidade térmica	0,22		Z	W/m/k	℃ 80	ASTM C 518
Coeficiente da expansão térmica	22 28 173		X Y Z	ppm/℃	0-100℃	IPC-TM-650 2.4.41
TD	500		N/A	℃ TGA	N/A	ASTM D 3850
Densidade	2,2		N/A	gm/cm3	N/A	ASTM D 792
Casca de cobre	27,2 (4,8)		N/A	Pli (N/mm)	folha de 1oz (35mm) EDC após o flutuador da solda	IPC-TM-650 2.4.8
Inflamabilidade	V-0		N/A	N/A	N/A	UL 94
Processo sem chumbo compatível	Sim		N/A	N/A	N/A	N/A

PWB de superfície de alta frequência branco do revestimento do projeto OSP do PWB do Silkscreen 0.4mm de Rogers RT/Duroid 5870 1
