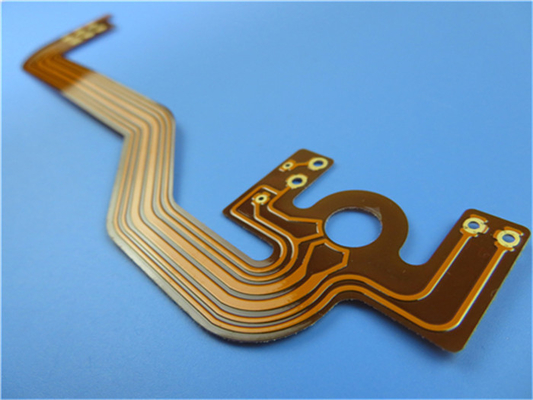

PWB flexível de cobre pesado construído no Polyimide com cobre de 2 onças

PWB flexível de cobre pesado construído no Polyimide com cobre de 2 onças

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-266.V1.0
Matéria-prima:
Polyimide
Contagem da camada:
2 camadas
Espessura do PWB:
0.3mm
Tamanho do PWB:
130,66 x 40.67mm
Coverlay:
Amarelo
Silkscreen:
Branco
Peso de cobre:
2oz
Revestimento de superfície:
Ouro da imersão
Destacar:

PWB fino do cabo flexível do cobre 0.5oz

,

PWB fino do cabo flexível da classe 2 do IPC 6012

,

PWB da antena de WiFi da classe 2 do IPC 6012

Descrição do produto

PWB flexível de cobre pesado construído no Polyimide com cobre de 2 onças

(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este tipo de circuito flexível é para a aplicação de sistemas da alimentação CA. É um polyimide FPC de 2 camadas em 0.3mm densamente com cobre de 2 onças. A estratificação baixa é da cabeça de Shengyi.On de sua parte traseira é o reforçador FR-4 de 0.1mm. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. FR-4 como o reforçador é aplicado no verso.

Folha do parâmetro e de dados

Tamanho do PWB flexível 130,66 x 40.67mm
Número de camadas 2
Tipo da placa PWB flexível
Espessura da placa 0.30mm
Material da placa Polyimide 50µm
Fornecedor material da placa ITEQ
Valor do Tg do material da placa 60℃
Espessura do Cu de PTH µm ≥20
Thicknes internos do Cu de Iayer N/A
Espessura de superfície do Cu µm 70
Cor de Coverlay Amarelo
Número de Coverlay 2
Espessura de Coverlay µm 25
Material do reforçador FR-4
Espessura do reforçador 0.2mm
Tipo de tinta do Silkscreen IJR-4000 MW300
Fornecedor do Silkscreen TAIYO
Cor do Silkscreen Branco
Número de Silkscreen 1
Descascando o teste de Coverlay Nenhum peelable
Adesão da legenda 3M 90℃ não que descasca após 3 épocas mínimas testa
Revestimento de superfície Ouro da imersão
Espessura do níquel/ouro Au: 0.03µm (mínimo); Ni 2-4µm
RoHS exigiu Sim
Famability 94-V0
Teste de choque térmico Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função Teste elétrico da passagem de 100%
Obra Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

PWB flexível de cobre pesado construído no Polyimide com cobre de 2 onças 0

Características e benefícios

Flexibilidade excelente

Reduzindo o volume

Perca de peso

Consistência do conjunto

Confiança aumentada

A extremidade pode ser inteira soldada

Baixo custo

Continuidade do processamento

Serviço do tempo ligado

Prazo de execução rápido: 3-5 dias

Aplicações

Tira de uso geral da luz suave do diodo emissor de luz, placa do cabo flexível da antena do telefone celular, controle industrial, placa macia do controlador de temperatura

Folhas de cobre

Há dois tipos diferentes das folhas de cobre: (ED) folhas de cobre Eletro-depositadas e folhas roladas e recozidas do cobre (do RA).

As folhas de cobre Eletro-depositadas são produzidas depositando o cobre em um cilindro de aço inoxidável que gire em um tanque de chapeamento com os ânodos do cobre muito puro. A espessura da folha de cobre é determinada pelo comprimento do processo de chapeamento, isto é a velocidade de rotação do cilindro. O cobre é removido então do cilindro e da ferida em um rolo. A folha de cobre terminada é muito lisa no lado do cilindro e razoavelmente áspera no outro lado. O lado áspero tem a vantagem de dar a melhor adesão à base

estratificação.

A característica principal do cobre do ED é sua estrutura de grão, que é vertical na natureza devido ao processo eletrolítico. Isto implica uma ductilidade relativamente baixa da folha de cobre, assim não se recomenda para aplicações dinâmicas. O desenho abaixo mostra a estrutura de grão vertical do cobre do ED.

As espessuras comuns da folha para circuitos flexíveis são o µm 17,5, 35, 70, 105 e 175 (0,5, 1, 2, 3 e 5 onças.).

PWB flexível de cobre pesado construído no Polyimide com cobre de 2 onças 1

RA Copper

Este cobre é uma folha de cobre rolada e recozida produzida do cobre eletrolìtica depositado do cátodo, que é derretido e moldado em lingotes. Os lingotes são primeiro laminados a alta temperatura a um determinado tamanho, e moído em todas as superfícies. O cobre então está laminado e recozido, até que a espessura desejada esteja obtida.

O contrário ao cobre eletro-depositado do cobre, rolado e recozido tem uma estrutura de grão horizontal como mostrado abaixo. A estrutura de grão horizontal prevê uma flexibilidade muito mais alta e uma resistência melhor da vida do cabo flexível do que o cobre do ED, consequentemente o cobre do RA sempre deve ser usado para aplicações dinâmicas.

Uma desvantagem do RA de cobre é que a superfície de ligamento é razoavelmente lisa, de modo que uma adesão relativamente baixa seja obtida. A ligação, contudo, pode ser aumentada por um flash de cobre eletrolítico sem deteriorar as características de dobramento da folha de cobre.

As espessuras comuns da folha para circuitos flexíveis são o µm 17,5, 35, 70, 105 e 175 (0,5, 1, 2, 3 e 5 onças.)

PWB flexível de cobre pesado construído no Polyimide com cobre de 2 onças 2

Mais exposições do cabo flexível de cobre pesado

PWB flexível de cobre pesado construído no Polyimide com cobre de 2 onças 3

PWB flexível de cobre pesado construído no Polyimide com cobre de 2 onças 4

PWB flexível de cobre pesado construído no Polyimide com cobre de 2 onças 5
