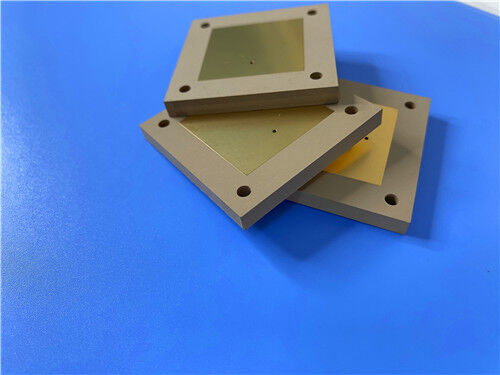

Substrato TP2500 de 0,8 mm Placa de Circuito Impresso RF de 2 camadas Revestimento de Ouro Puro

Substrato TP2500 de 0,8 mm Placa de Circuito Impresso RF de 2 camadas Revestimento de Ouro Puro

MOQ: 1pcs
Preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-312.V1.0
Material Básico:
Wangling TP2500
Contagem de camadas:
2 camadas
Espessura da PCB:
0.9 mm
Tamanho da placa de circuito impresso:
78 mm x 43,05 mm, +/-0,15 mm
Máscara de solda:
Não
Serigrafia:
Não
Peso de cobre:
1oz (1,4 mils) camadas externas
Acabamento de superfície:
Chapeamento de ouro puro (sem níquel)
Destacar:

Circuito impresso flexível de duas camadas

,

Circuito impresso flexível de múltiplos pares

Descrição do produto

Esta PCB TP2500 personalizada de 2 camadas utiliza o substrato termoplástico de alta frequência sem vidro da Wangling, misturado a partir de cargas cerâmicas e resina PPO para fornecer desempenho de RF confiável para montagens eletrônicas compactas e de alta confiabilidade. Medindo 78 mm x 43,05 mm, a placa mantém uma tolerância dimensional rigorosa de ±0,15 mm e adota galvanoplastia de ouro puro sem níquel para metalização de superfície. Nenhuma máscara de solda ou marcações de serigrafia são aplicadas em nenhum dos lados do laminado. O layout depende exclusivamente da construção through-hole com zero vias cegas, suportando roteamento de trilha e espaço mínimo de 6/8 mil ao lado de um tamanho de furo mínimo de 0,25 mm. As camadas de cobre externas são acabadas com peso de cobre de 1 oz, e a galvanoplastia de via de 20 µm garante interconexão elétrica estável. Ela carrega 26 footprints de componentes, 49 pads totais e 36 vias atribuídas a apenas uma rede elétrica. Cada PCB finalizada passa por testes elétricos abrangentes antes do envio e atende aos benchmarks de qualidade IPC-Classe-2. Arquivos de design Gerber RS-274-X são aceitos para fabricação, com opções de envio disponíveis para clientes globalmente.



PCB Especificação

Termoplástico placas de circuito impresso de alta frequência exigem controle dimensional rigoroso para preservar a integridade consistente do sinal em bandas de micro-ondas. A tabela abaixo compila todas as especificações físicas, restrições de fabricação e detalhes de tratamento de superfície para este circuito TP2500 para sua revisão.

Item Detalhes
Material Base Wangling TP2500
Contagem de Camadas 2 Camadas
Dimensões da Placa 78mm x 43,05mm, +/-0,15mm
Trilha/Espaço Mínimo 6/8 mils
Tamanho Mínimo do Furo 0,25mm
Vias Cegas Nenhuma
Espessura da Placa Acabada 0,9 mm
Peso de Cobre Acabado Camadas externas de 1oz (1,4 mils)
Espessura da Galvanoplastia de Via 20 µm
Acabamento de Superfície Galvanoplastia de ouro puro (sem níquel)
Serigrafia Superior Não
Serigrafia Inferior Não
Máscara de Solda Superior Não
Máscara de Solda Inferior Não
Teste Pré-Envio Teste elétrico 100%



Pilha de PCB-acima

A pilha de uma placa define diretamente o comportamento de impedância para circuitos de RF. A tabela abaixo descreve a configuração de camadas desta PCB rígida de duas camadas, listando a folha de cobre e o substrato central de cima para baixo.

Camada Material / Cobre Espessura
Copper_layer_1 Cobre 35 µm
Núcleo Núcleo TP2500 0,8 mm
Copper_layer_2 Cobre 35 µm



Substrato TP2500 de 0,8 mm Placa de Circuito Impresso RF de 2 camadas Revestimento de Ouro Puro



Estatísticas da PCB

As estatísticas de layout ilustram a complexidade do circuito e a distribuição de pads/vias extraídas diretamente da arte de design submetida. Esta tabela resume métricas críticas de layout exportadas do arquivo de design da PCB.

Item Quantidade
Componentes 26
Pads Totais 49
Pads Thru Hole 27
Pads SMT Superiores 22
Pads SMT Inferiores 0
Vias 36
Redes 1



Introdução do Material Wangling TP

O Wangling TP2500 pertence a uma série distinta de substratos termoplásticos de alta frequência. Sua matriz dielétrica combina pó cerâmico e resina de polifenileno éter (PPO) sem reforço de tecido de vidro trançado. Os designers podem ajustar a constante dielétrica ajustando a proporção de cargas cerâmicas e resina PPO. Fabricado através de um processo proprietário, o material oferece desempenho dielétrico consistente e confiabilidade a longo prazo. A família TP segue regras de nomenclatura simples: TP refere-se ao substrato nu não revestido, TP-1 é laminado com cobre unilateral e TP-2 apresenta folha de cobre laminada em ambos os lados.



Substrato TP2500 de 0,8 mm Placa de Circuito Impresso RF de 2 camadas Revestimento de Ouro Puro



Recursos

A constante dielétrica pode ser personalizada entre 3 e 25 para atender aos requisitos do circuito e permanece estável. Graus comuns de Dk incluem 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 10,2, 11, 16 e 20. Ele mantém baixa perda dielétrica; a perda aumenta gradualmente com a frequência, mas a variação permanece limitada abaixo de 10 GHz.



A operação contínua é suportada de -100°C a +150°C com tolerância excepcional a baixas temperaturas. Temperaturas acima de 180°C podem levar à deformação do substrato, delaminação da folha de cobre e mudanças perceptíveis no desempenho elétrico.



Múltiplas opções de espessura estão disponíveis, começando em um mínimo de 0,5 mm, e especificações de espessura personalizadas são suportadas.

Propriedades resistentes à radiação e de baixa emissão de gases.



Escolha de material ideal para navegação Beidou, hardware embarcado em mísseis, sistemas de espoleta e designs de antenas miniaturizadas.



A folha de cobre adere muito mais robustamente ao núcleo dielétrico em comparação com substratos cerâmicos metalizados a vácuo. O material suporta facilmente processamento mecânico, incluindo perfuração, torneamento, retificação, cisalhamento e gravação, capacidades que os substratos cerâmicos lutam para alcançar.



A fabricação de PCB utiliza fluxos de trabalho de processamento termoplástico padrão, oferecendo maior rendimento de produção e custos de fabricação significativamente mais baixos do que alternativas cerâmicas. Construções multicamadas geralmente não são recomendadas. Se for necessária empilhamento multicamadas, prepreg de baixa temperatura deve ser selecionado e uma revisão completa de viabilidade é obrigatória.



Não classificado para testes de choque térmico de 260°C e incompatível com soldagem por onda. Recomenda-se soldagem manual com ferro de temperatura constante. A soldagem por reflow não é preferida; se o processamento por reflow for necessário, a temperatura de pico não deve exceder 200°C com validação completa da estabilidade.



Aplicações Típicas

  • Sistemas de navegação Beidou
  • Equipamentos embarcados em mísseis
  • Espoletas
  • Antenas miniaturizadas



Informações de Qualidade e Produção

Arquivos de arte Gerber RS-274-X são aceitos para fabricação. A fabricação segue os padrões IPC-Classe-2 e opções de entrega mundial estão disponíveis.



Conclusão

Esta PCB de alta frequência Wangling TP2500 de 2 camadas utiliza galvanoplastia de ouro puro sem níquel, um ajuste perfeito para sistemas que exigem resistência de contato estável sem riscos de difusão de níquel. Construída em substrato termoplástico cerâmico-PPO sem vidro, ela apresenta desempenho dielétrico sintonizável, resistência à radiação e baixa emissão de gases, atendendo às rigorosas demandas de navegação Beidou, plataformas embarcadas em mísseis e hardware de antena compacta. Cada PCB passa por inspeção elétrica obrigatória antes do envio para garantir qualidade confiável. Em comparação com substratos cerâmicos, o TP2500 oferece usinabilidade superior e custo de produção reduzido, tornando-o uma solução de PCB personalizada prática para protótipos de RF de alta confiabilidade e corridas de produção de baixo volume em todo o mundo.



Substrato TP2500 de 0,8 mm Placa de Circuito Impresso RF de 2 camadas Revestimento de Ouro PuroSubstrato TP2500 de 0,8 mm Placa de Circuito Impresso RF de 2 camadas Revestimento de Ouro Puro
