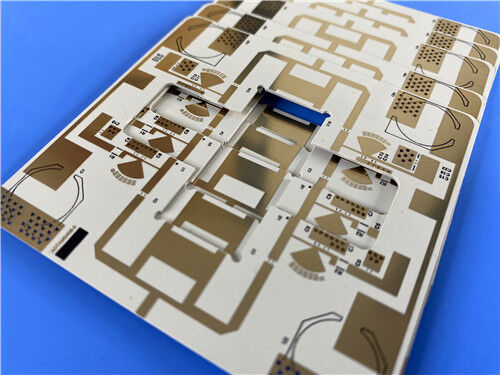

Este PCB de alta frequência Wangling TP440 rígido de 2 camadas é uma solução de circuito termoplástico premium construída para transmissão de sinais de micro-ondas de baixa perda e sistemas de antena de precisão de alta estabilidade. Adotando material dielétrico composto de PPO cerâmico sem fibra de vidro exclusivo da indústria, esta placa oferece desempenho dielétrico ultra-estável, atenuação mínima de sinal e adaptabilidade ambiental excepcional, superando substratos de alta frequência convencionais reforçados com vidro em resistência a baixas temperaturas e usinabilidade estrutural. Apresentando uma espessura final de 1,6 mm e revestimento de cobre externo de 1 oz, o PCB aplica acabamento de superfície de ouro de imersão para garantir soldabilidade confiável, resistência superior à oxidação e saída elétrica consistente durante operação de alta frequência de longo prazo. Ele suporta fabricação de trilha e espaço de 5/8 mil finos, juntamente com perfuração de micro-furos de precisão de 0,3 mm, com uma estrutura de via não cega. A placa adota serigrafia preta na camada superior e exposição completa de cobre nu em ambos os lados sem cobertura de máscara de solda.
Especificação do PCB
| Item da Especificação |
Detalhes |
| Material Base |
Laminado termoplástico PPO cerâmico sem fibra de vidro Wangling TP440 |
| Configuração de Camadas |
Estrutura de PCB rígido de 2 camadas |
| Espessura Final da Placa |
1,6 mm |
| Dimensão da Placa |
45,63 mm × 97,01 mm (1 peça), tolerância dimensional: ±0,15 mm |
| Espessura do Cobre Externo |
Peso de cobre acabado de 1 oz (1,4 mil) para camadas externas |
| Espessura do Revestimento da Via |
Espessura de revestimento de 20 μm |
| Trilha/Espaço Mínimo |
5/8 mil |
| Tamanho Mínimo do Furo de Perfuração |
0,3 mm |
| Estrutura de Vias Cegas |
Não equipado |
| Acabamento de Superfície |
Ouro de Imersão |
| Impressão Serigráfica |
Serigrafia superior preta, sem serigrafia inferior |
| Revestimento de Máscara de Solda |
Sem revestimento nos lados superior e inferior |
| Padrão de Qualidade |
Especificação industrial IPC-Classe-2 |
| Teste Pré-Envio |
Inspeção completa de desempenho elétrico 100% |
Estrutura de Empilhamento do PCB
Este PCB rígido de 2 camadas adota um núcleo dielétrico Wangling TP440 sem fibra de vidro de 1,5 mm feito de material composto de resina cerâmica e PPO. Ele elimina a interferência de sinal de fibra de vidro para desempenho dielétrico ultra-estável e transmissão eletromagnética estável. Folha de cobre de 35 μm em ambos os lados garante condução de sinal eficiente e consistente, enquanto a laminação integrada fortalece a estabilidade estrutural e a precisão de usinagem para operação confiável de antena e sistema de micro-ondas.
| Camada de Empilhamento |
Detalhes do Parâmetro |
| Camada de Cobre Superior |
Folha de cobre de alta pureza com 35 μm de espessura |
| Núcleo Dielétrico TP440 |
Substrato dielétrico composto PPO cerâmico sem fibra de vidro de 1,5 mm |
| Camada de Cobre Inferior |
Folha de cobre de alta pureza com 35 μm de espessura |
Estatística do PCB
Este PCB de alta frequência TP440 adota arranjo de componentes simplificado e distribuição racional de vias. Com layout de pad compacto e rede de circuitos simplificada, ele corresponde às características estruturais de equipamentos de antena miniaturizados e micro-ondas de precisão, garantindo transmissão de sinal estável de baixa perda, mantendo alta praticidade de montagem para módulos de RF compactos.
| Item Estatístico |
Quantidade |
| Componentes Montados |
24 |
| Contagem Total de Pads |
19 |
| Pads Through-Hole |
11 |
| Pads SMT Superiores |
8 |
| Pads SMT Inferiores |
0 |
| Quantidade de Vias |
28 |
| Contagem de Circuitos Líquidos |
1 |

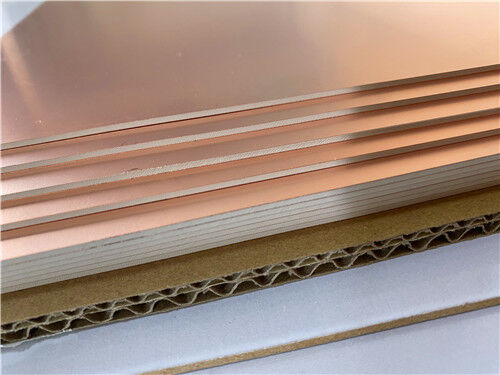

Visão Geral do Substrato da Série Wangling TP
Wangling Série TP representa uma linha exclusiva de substratos termoplásticos de alta frequência na indústria, adotando uma fórmula composta especializada de resina de óxido de polifenileno e cargas nano-cerâmicas sem qualquer reforço de fibra de vidro. Diferente dos laminados de alta frequência tradicionais reforçados com fibra de vidro, sua constante dielétrica pode ser precisamente calibrada ajustando a proporção de mistura de partículas cerâmicas e resina PPO, alcançando parâmetros dielétricos personalizáveis para diversos cenários de alta frequência. A série apresenta classificação estrutural graduada: substratos dielétricos puros são definidos como TP, variantes com cobre em um lado como TP-1 e versões com cobre em ambos os lados como TP-2. Com técnicas exclusivas de moldagem e laminação, os substratos da série TP oferecem consistência elétrica excepcional, resistência ambiental extrema e usinabilidade estrutural superior, servindo como uma alternativa de alta confiabilidade para hardware de micro-ondas e antena de precisão.
Vantagens de Desempenho Central do Material TP440
O substrato TP440 integra desempenho dielétrico personalizável, adaptabilidade a temperaturas extremas e usinabilidade mecânica confiável, mantendo saída de sinal estável de baixa perda em ambientes de trabalho complexos e hostis. Suas vantagens abrangentes o tornam altamente exclusivo para antenas de alta frequência miniaturizadas e equipamentos eletrônicos de precisão de grau militar:
Propriedades Dielétricas Personalizáveis e Estáveis: Oferece ampla ajustabilidade da constante dielétrica de 3,0 a 25 com várias opções fixas convencionais disponíveis. Oferece perda dielétrica ultra-baixa e desempenho elétrico estável com variação mínima de parâmetros abaixo de 10 GHz.
Resistência Extrema a Ampla Faixa de Temperatura: Garante operação confiável de longo prazo de -100°C a +150°C com resistência excepcional a baixas temperaturas. Instabilidade de desempenho e danos estruturais podem ocorrer acima de 180°C.
Personalização Flexível da Espessura: Suporta uma espessura mínima de 0,5 mm, com diversas opções de espessura padrão e personalizadas para atender a vários requisitos de montagem.
Resistência à Radiação e Baixo Desgaseificação: Vem com excelente resistência à radiação e capacidade de desgaseificação ultra-baixa, ideal para ambientes aeroespaciais e espaciais extremos.
Usinabilidade e Adesão Superiores: Oferece ligação de folha de cobre mais forte do que substratos cerâmicos revestidos a vácuo. Suporta processamento mecânico e químico de processo completo que substratos cerâmicos rígidos não conseguem alcançar.
Adaptabilidade Profissional a Antenas Miniaturizadas: Otimizado para hardware compacto de alta frequência, perfeitamente adequado para navegação Beidou, sistemas embarcados em mísseis, dispositivos de ignição e módulos de antena miniaturizados.
Cenários de Aplicação Típicos
Beneficiando-se de Dk personalizável de alta estabilidade, perda ultra-baixa em alta frequência, resistência extrema a baixas temperaturas e excelente usinabilidade mecânica, os PCBs de alta frequência Wangling TP440 são amplamente implantados em navegação de precisão e equipamentos de alta frequência especializados de grau militar:
- Sistemas de antena de navegação GPS de alta precisão
- Unidades de sensoriamento de micro-ondas e transmissão de sinal embarcadas em mísseis
- Dispositivos de controle eletrônico de ignição e indução de alta frequência
- Módulos de antena compactos miniaturizados para sistemas de RF aeroespaciais e de precisão
Garantia de Qualidade e Serviço Global
Os PCBs termoplásticos de alta frequência Wangling TP440 seguem rigorosos padrões de qualidade industrial IPC-Classe-2 em toda a produção. Construído a partir de arquivos de produção Gerber RS-274-X padrão, cada placa de circuito oferece tolerância dimensional precisa e consistência elétrica estável para produção em massa confiável. Cada unidade recebe teste elétrico completo antes do envio para garantir funcionalidade impecável e qualidade de lote uniforme. Com cobertura logística mundial e suporte técnico dedicado, fornecemos soluções confiáveis de PCB de alta frequência personalizadas para aplicações eletrônicas globais de navegação, aeroespaciais e de grau militar de alta frequência.
