O PWB do corte DIY do laser escreve folhas do estêncil de 598X598mm com quadro de alumínio

Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame
Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame

Imagem Grande :  O PWB do corte DIY do laser escreve folhas do estêncil de 598X598mm com quadro de alumínio

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-962.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: Calço de aço inoxidável Tamanho do estêncil: 598 x 598 milímetros =1 PCS
Espessura da folha: 0.12mm Aparência: Gravação e eletropolimento
Realçar:

O laser cortou o estêncil do PWB de DIY

,

estêncil do PWB de 598X598mm DIY



O laser escreve 598 x 598 milímetros construído na folha de aço inoxidável de 0.12mm para o uso de SMT.

1,1 descrição geral

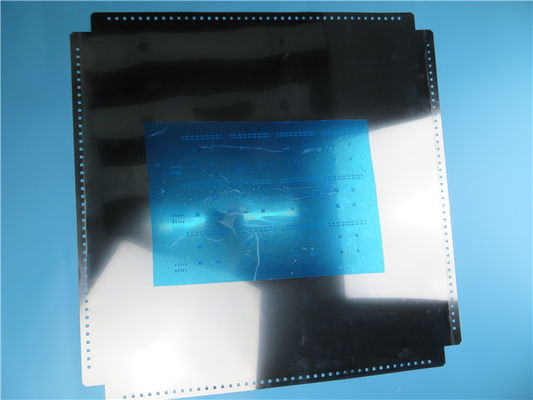

Este é um tipo de estêncil de SMT do corte do laser construído na folha de aço inoxidável de 0.12mm com 598 milímetros x um comprimento e uma largura de 598 milímetros. Fabricou por IPC 7525A usando dados fornecidos de Gerber, área do rodo de borracha que localiza no centro. 4 lados das bordas são através dos furos a serir para a máquina de SMT. Embalou com caixa de KK (cartão duro) e geralmente 2 estêncis são embalados para a expedição.

O PWB do corte DIY do laser escreve folhas do estêncil de 598X598mm com quadro de alumínio 0O PWB do corte DIY do laser escreve folhas do estêncil de 598X598mm com quadro de alumínio 1O PWB do corte DIY do laser escreve folhas do estêncil de 598X598mm com quadro de alumínio 2

1,2 características e benefícios
O arquivo de dados é usado diretamente para produzir e reduzir a taxa de erro;
A precisão da posição de abertura do molde de SMT é muito alta: o erro de processo inteiro é o μ m do ≤ ±4;
A abertura do molde de SMT tem a figura geométrica, que é vantajosa à impressão e à formação da pasta da lata;
ISO9000 certificou a fábrica de fabricação;
12 horas de cotação;
Prazo de execução rápido: 1-2 dias;
Nenhuns MOQ, baixo custo para protótipos e quantidade pequena das corridas;

1,3 aplicação
Pacote de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.

O PWB do corte DIY do laser escreve folhas do estêncil de 598X598mm com quadro de alumínio 3O PWB do corte DIY do laser escreve folhas do estêncil de 598X598mm com quadro de alumínio 4

1,4 folha do parâmetro e de dados
Dimensão: 598 x 598 milímetros =1 PCS
Estrutura Folhas do estêncil com quadro de alumínio
Matéria-prima Calço de aço inoxidável
Espessura da folha 0.12mm
Abertura configurada Corte do laser
Aparência Gravando e eletro lustrando
Marca de fé Através do furo
Área de serviço: No mundo inteiro
Quantidade de almofadas abertas: 166
Vantagens: a) Dimensão da elevada precisão; b) boa forma na janela; c) a parede do furo é mais lisa.
Aplicação: CSP, BGA, pacote de 0.5mm QFP etc.

1,5 os furos de abertura projetam para o estêncil
Tipo componente Passo Largura de solda Comprimento de solda Largura de abertura Comprimento de abertura Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402   0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201   0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm   0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm   0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm   0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm



O PWB do corte DIY do laser escreve folhas do estêncil de 598X598mm com quadro de alumínio 5O PWB do corte DIY do laser escreve folhas do estêncil de 598X598mm com quadro de alumínio 6
