Através polonês do estêncil do PWB SMT do furo 0.12mm do eletro

Name: Através polonês do estêncil do PWB SMT do furo 0.12mm do eletro
Brand: Bicheng
SKU: BIC-951.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.8 (191 reviews)

Through Hole 0.12mm PCB SMT Stencil Electro Polishing

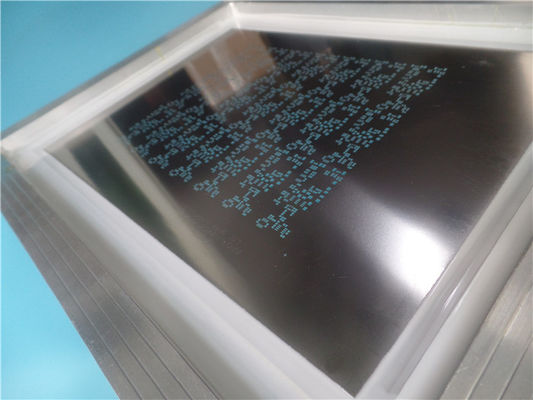

Imagem Grande : Através polonês do estêncil do PWB SMT do furo 0.12mm do eletro

Detalhes do produto:

Lugar de origem:	China
Marca:	Bicheng
Certificação:	UL, ISO9001, IATF16949
Número do modelo:	BIC-951.V1.0

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1pcs
Preço:	USD9.99-99.99
Detalhes da embalagem:	Vácuo bags+Cartons
Tempo de entrega:	8-9 dias de trabalho
Termos de pagamento:	T/T
Habilidade da fonte:	5000pcs pelo mês

Contato

Descrição de produto detalhada

Matéria-prima:	Calço de aço inoxidável	Tamanho do estêncil:	520 x 420 milímetros =1 PCS
Espessura do estêncil:	0.12mm	Estrutura:	Folhas do estêncil com quadro de alumínio
Abertura:	corte do laser	Aparência:	Gravando e eletro lustrando
Marca de fé:	Através do furo	Quantidade de almofadas abertas:	1254
Realçar:	Através do estêncil do PWB SMT do furo , estêncil do PWB SMT de 0.12mm , estêncil da solda do PWB de 0.12mm

Estêncil do laser SMT feito da folha de aço inoxidável de 0.12mm com quadro de alumínio de 520 x de 420mm

1,1 descrição geral

Este é um tipo de estêncil de SMT do corte do laser construído na folha de aço inoxidável de 0.12mm com 520 dimensão do milímetro x 420 milímetro x 20mm. Fabricou por IPC 7525A usando dados fornecidos de Gerber, área do rodo de borracha que localiza no centro. As marcas de Fiducal são através dos furos a serir para a máquina de SMT. Embalou com caixa de KK (cartão duro) e geralmente 2 estêncis são embalados para a expedição.

1,2 características e benefícios

O arquivo de dados é usado diretamente para produzir e reduzir a taxa de erro;

A precisão da posição de abertura do molde de SMT é muito alta: o erro de processo inteiro é o μ m do ≤ ±4;

A abertura do molde de SMT tem a figura geométrica, que é vantajosa à impressão e à formação da pasta da lata;

Entrega rápida e do tempo ligado;

Grande serviço ao cliente;

Método de envio diversificado;

Nenhuns MOQ, baixo custo para protótipos e quantidade pequena das corridas;

1,3 aplicações

Pacote de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 folha do parâmetro e de dados

Dimensão:	520 x 420 milímetros =1 PCS
Estrutura	Folhas do estêncil com quadro de alumínio
Matéria-prima	Calço de aço inoxidável
Espessura da folha	0.12mm
Abertura configurada	Corte do laser
Aparência	Gravando e eletro lustrando
Marca de fé	Através do furo
Área de serviço:	No mundo inteiro
Quantidade de almofadas abertas:	1254
Vantagens:	a) Dimensão da elevada precisão; b) boa forma na janela; c) a parede do furo é mais lisa.
Aplicação:	CSP, BGA, pacote de 0.5mm QFP etc.

1,5 os furos de abertura projetam para o estêncil de SMT

Tipo componente	Passo	Largura de solda	Comprimento de solda	Largura de abertura	Comprimento de abertura	Shim Thickness
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Flip Chip	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Flip Chip	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
