O laser cortou a folha de aço inoxidável do estêncil 0.15mm do PWB SMT com quadro de alumínio

Laser Cut PCB SMT Stencil 0.15mm Stainless Steel Foil with aluminum frame
Laser Cut PCB SMT Stencil 0.15mm Stainless Steel Foil with aluminum frame Laser Cut PCB SMT Stencil 0.15mm Stainless Steel Foil with aluminum frame Laser Cut PCB SMT Stencil 0.15mm Stainless Steel Foil with aluminum frame Laser Cut PCB SMT Stencil 0.15mm Stainless Steel Foil with aluminum frame Laser Cut PCB SMT Stencil 0.15mm Stainless Steel Foil with aluminum frame Laser Cut PCB SMT Stencil 0.15mm Stainless Steel Foil with aluminum frame Laser Cut PCB SMT Stencil 0.15mm Stainless Steel Foil with aluminum frame Laser Cut PCB SMT Stencil 0.15mm Stainless Steel Foil with aluminum frame

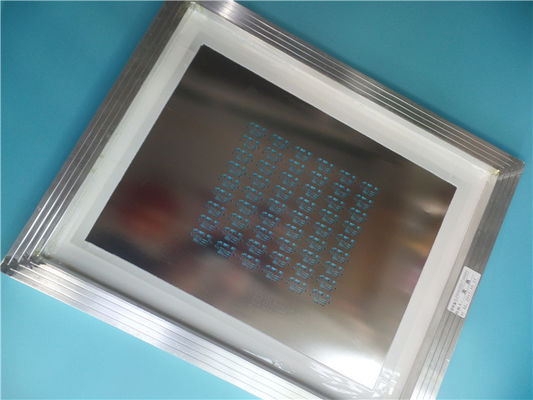

Imagem Grande :  O laser cortou a folha de aço inoxidável do estêncil 0.15mm do PWB SMT com quadro de alumínio

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-952.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: Calço de aço inoxidável Tamanho do estêncil: 520 x 420 milímetros =1 PCS
Espessura da folha: 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm Aparência: Gravando e eletro lustrando
Realçar:

ISO9001 estêncil do PWB SMT

,

O laser cortou o estêncil do PWB SMT

,

O laser do PWB cortou o estêncil de SMT

O PWB solda o laser de SMT da pasta cortou o calço de aço inoxidável de Shim Aluminum Framed Stencil 0.15mm do estêncil
1,1 descrição geral
Este é um tipo de estêncil de SMT do corte do laser construído na folha de aço inoxidável de 0.15mm com dimensão de alumínio do milímetro x 420 milímetro x 20mm do quadro 520. Fabricou por IPC 7525A usando dados fornecidos de Gerber, área do rodo de borracha que localiza no centro. As marcas de Fiducal são através dos furos a serir para a máquina de SMT. Embalou com caixa de KK (cartão duro) e geralmente 2 estêncis são embalados para a expedição.
1,2 características e benefícios
O arquivo de dados é usado diretamente para produzir e reduzir a taxa de erro;
A precisão da posição de abertura do molde de SMT é muito alta: o erro de processo inteiro é o μ m do ≤ ±4;
A abertura do molde de SMT tem a figura geométrica, que é vantajosa à impressão e à formação da pasta da lata;
Verificação rápida de CADCAM e cotação livre do PWB;
Econômico, Preocupação-economia e Trabalho-economia;
A ordem da quantidade pequena é aceitada;
Mais de 15 anos de experiência;
O laser cortou a folha de aço inoxidável do estêncil 0.15mm do PWB SMT com quadro de alumínio 0O laser cortou a folha de aço inoxidável do estêncil 0.15mm do PWB SMT com quadro de alumínio 1O laser cortou a folha de aço inoxidável do estêncil 0.15mm do PWB SMT com quadro de alumínio 2
1,3 aplicações
Pacote de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.
O laser cortou a folha de aço inoxidável do estêncil 0.15mm do PWB SMT com quadro de alumínio 3O laser cortou a folha de aço inoxidável do estêncil 0.15mm do PWB SMT com quadro de alumínio 4O laser cortou a folha de aço inoxidável do estêncil 0.15mm do PWB SMT com quadro de alumínio 5
1,4 folha do parâmetro e de dados
Dimensão: 520 x 420 milímetros =1 PCS
Estrutura Folhas do estêncil com quadro de alumínio
Matéria-prima Calço de aço inoxidável
Espessura da folha 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Abertura configurada Corte do laser
Aparência Gravando e eletro lustrando
Marca de fé Através do furo
Área de serviço: No mundo inteiro
Quantidade de almofadas abertas: 1350
Vantagens: a) Dimensão da elevada precisão; b) boa forma na janela; c) a parede do furo é mais lisa.
Aplicação: CSP, BGA, pacote de 0.5mm QFP etc.
1,5 os furos de abertura projetam para o estêncil de SMT
Tipo componente Passo Largura de solda Comprimento de solda Largura de abertura Comprimento de abertura Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

O laser cortou a folha de aço inoxidável do estêncil 0.15mm do PWB SMT com quadro de alumínio 6O laser cortou a folha de aço inoxidável do estêncil 0.15mm do PWB SMT com quadro de alumínio 7
