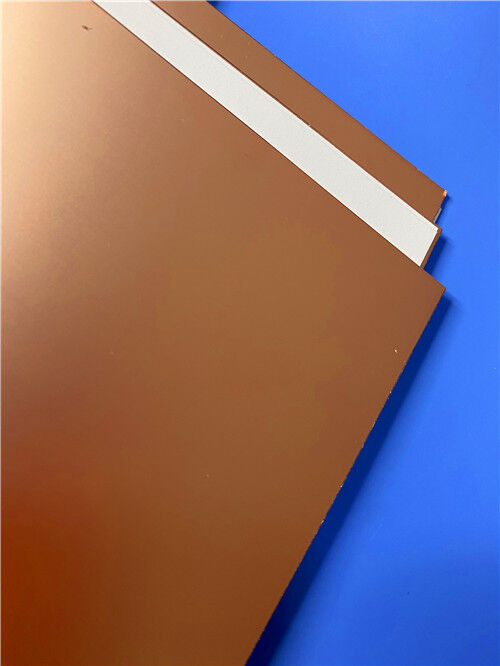

Laminado revestido de cobre de alta frequência CuClad 217

Os laminados CuClad® são materiais compostos compostos de fibra de vidro tecida e politetrafluoroetileno (PTFE), projetados especificamente para utilização como substratos de placas de circuito impresso (PCB).Regulando com precisão a relação fibra de vidro/PTFEOs laminados CuClad oferecem um portfólio diversificado de produtos:Variantes com uma constante dielétrica ultra-baixa e uma tangente de perda até a qualidade altamente reforçada, otimizada para uma maior estabilidade dimensional.

Em comparação com os laminados de PTFE reforçados com fibra de vidro não tecida de constantes dielétricas equivalentes, o reforço de fibra de vidro tecido dos produtos CuClad confere uma estabilidade dimensional superior.O consistente, o processo de revestimento de PTFE aplicado ao tecido de fibra de vidro permite à Rogers fornecer laminados com um espectro mais amplo de opções de constantes dielétricas,bem como uma uniformidade constante dielétrica melhorada em relação a alternativas não tecidas e reforçadas com fibra de vidro comparáveisEstes atributos de desempenho posicionam o CuClad como uma solução material preferida para a fabricação de filtros, acopladores e amplificadores de baixo ruído.

Uma característica que define os laminados CuClad é a sua construção em camada transversal: camadas sucessivas de camadas de fibra de vidro revestidas com PTFE estão orientadas umas para as outras a 90°. This unique design ensures true electrical and mechanical isotropy across the XY plane—a feature exclusive to CuClad laminates that no other woven or non-woven fiberglass-reinforced PTFE laminates on the market can matchPara determinadas aplicações de antenas de matriz de fases, os designers verificaram que este nível de isotropia é um pré-requisito crítico de desempenho.

CuClad 217 (com uma constante dielétrica Er de 2,17 ̊2.20) utiliza uma baixa relação fibra de vidro/PTFE para atingir a constante dielétrica mínima e o fator de dissipação entre todos os laminados PTFE reforçados com fibra de vidroCombinadas, estas propriedades facilitam velocidades de propagação de sinal mais rápidas e elevadas relações sinal-ruído.

Características e benefícios
- Estruturas de fibra de vidro de camadas transversais, com camadas alternadas orientadas umas para as outras a 90°
-Alta relação PTFE/vidro
- Uniformidade constante dieléctrica superior em comparação com laminados reforçados com fibra de vidro não tecida comparáveis
- Isotropia elétrica e mecânica no plano XY
- Perda de sinal ultra baixa.
- Ideal para circuitos sensíveis às variações da constante dielétrica (Er)

Aplicações típicas
- Sistemas eletrónicos militares (incluindo radares, contramedidas eletrónicas (ECM) e medidas de apoio eletrónico (ESM))
-Componentes de microondas (como amplificadores de baixo ruído (LNAs), filtros e acopladores)
