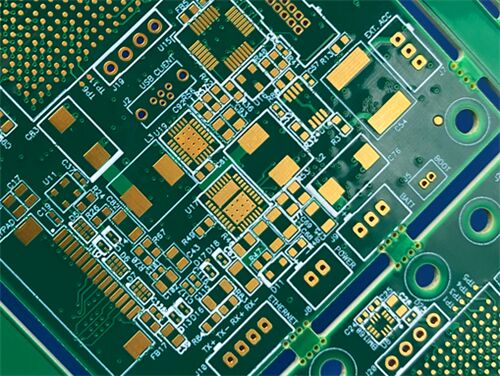

Este PCB é uma placa de circuito de cobre pesado de 8 camadas construída com um substrato sem halogênio TU-865 de alto Tg.Com uma espessura total de cartão de 4.5mm, este PCB de cobre ultra espesso oferece excepcional capacidade de carga de corrente e desempenho de dissipação térmica.Ele adota uma máscara de soldagem verde de dois lados com silkscreen branco e acabamento de superfície de ouro de imersão premiumEquipado com tecnologias de fabricação complexas, incluindo vias enterradas, vias cegas, furos semicortados e vias condutivas cheias de pasta de cobre,Esta placa rígida de várias camadas é projetada para ambientes industriais adversos e aplicações de alta corrente, como eletrônicos automotivos., fontes de alimentação dos servidores e infra-estruturas da estação base.
PCBEspecificaçõess
| Produto de construção |
Detalhes |
| Material de base |
Substrato FR4 sem halogênio TU-865 (Tg 180°C / Max Tg 200°C), material de vidro epóxi de alta fiabilidade para aplicações em ambientes adversos |
| Número de camadas |
8 camadas de PCB de várias camadas de cobre pesado personalizado para transmissão de energia de alta corrente |
| Dimensões da placa |
120 mm × 120 mm (1 PCS), layout quadrado compacto para montagem de módulos de potência industriais |
| Espessura do quadro acabado |
4Estrutura de laminação ultra espessa de 0,5 mm, aumentando a resistência mecânica e a eficiência de dissipação de calor |
| Peso de cobre |
Todas as camadas: cobre pesado acabado de 10 oz (350μm), design de cobre espesso consistente para carga de corrente extrema |
| Revestimento de superfície |
Ouro de imersão, proporcionando excelente resistência à oxidação, condutividade estável e longa vida útil |
| Tela de seda e máscara de solda |
De cima e de baixo: Máscara de solda verde com serigrafia branca, marcação clara e proteção de isolamento confiável |
| Estrutura especial complexa |
vias cegas, vias enterradas, furos semicortados; todos através de furos preenchidos com pasta de cobre condutora para melhor conectividade e condutividade térmica |
| Teste de qualidade |
100% de continuidade, impedância e inspecção de vazio para furos preenchidos com pasta de cobre para garantir a estabilidade industrial |
Formato da obra e padrão de conformidade
Formato das ilustrações: Fornecido em Gerber RS-274-X, padrão industrial universal para fabricação de cobre pesado de precisão.
Padrão de qualidade: conforme com a Classe IPC-2, adequado para a operação ininterrupta a longo prazo de equipamentos de energia industrial.
Disponibilidade: Serviço global de transporte marítimo para apoiar projetos internacionais de aquisição industrial e automotiva.
Introdução do Substrato TU-865
O TU-865 é um laminado FR-4 sem halogênio de alto desempenho composto por resina epóxi e tecido de vidro E, desenvolvido para ambientes industriais adversos e aplicações eletrônicas de alta confiabilidade.Com um Tg máximo até 200°C, este material de perda média integra compostos de fósforo e nitrogênio para alcançar o grau de retardador de chama UL94V-0 sem aditivos de halogênio, antimônio e fósforo vermelho.Compatível com o processo de inspecção AOI e com características anti-UV, o TU-865 adapta-se perfeitamente a linhas de produção industriais automatizadas.
Combinado com a prepreg dedicada TU-865P, este material suporta uma laminação multicamadas complexa, apresenta baixo coeficiente de expansão térmica, taxa de absorção de umidade ultra-baixa,Resistência química excepcional e estabilidade dimensional superior. O TU-865 fornece excelente capacidade anti-migração CAF e forte tolerância ao ciclo térmico de solda sem chumbo,tornando-o ideal para produtos que requerem montagem repetida a altas temperaturas e resistência ambiental extrema.
Materiais-chaveCaracterísticass
| Parâmetro |
Especificação e observações |
| Temperatura de transição do vidro (Tg) |
180°C (padrão) / 200°C (máximo), alta resistência térmica para solda sem chumbo |
| Grau de retardador de chama |
UL94 V-0, desempenho à prova de fogo seguro para equipamentos industriais |
| Propriedade material |
Substrato verde sem halogênio, sem antimônio e respeitável do ambiente |
| Taxa de absorção de umidade |
00,13%, excelente resistência à humidade em condições de trabalho úmidas |
| Compatibilidade dos processos |
Compatibilidade com o processo AOI e característica de bloqueio UV |
| Desempenho Especial |
Capacidade anti-CAF, baixa CTE, superior estabilidade química e dimensional |
Principais benefícios
O substrato sem halogênio de alta Tg TU-865 oferece vantagens insubstituíveis para PCB de cobre pesado:
Fórmula ecológica: livre de halogénio, antimónio e fósforo vermelho, em conformidade com as normas mundiais de protecção do ambiente
Propriedade de Tg ultra-alta resiste à deformação térmica durante múltiplos processos de solda a alta temperatura
Baixo coeficiente de expansão térmica garante dimensão estável sob ciclos de temperatura severos
Excelente resistência à humidade e aos produtos químicos adapta-se a ambientes de trabalho complexos e adversos
Resistência CAF poderosa impede efetivamente a falha de corrosão do filamento anódico condutor
Compatibilidade perfeita com processos de montagem sem chumbo para fabricação industrial padronizada
Aplicações típicas
Este PCB de cobre pesado de 8 camadas de 10 oz TU-865 é amplamente aplicado em campos industriais de alta potência e alta confiabilidade:
Sistemas eletrónicos automotivos e módulos de controlo de veículos em ambientes adversos
Placas de alimentação de servidores de alta potência e unidades de gestão de armazenamento de energia
Equipamentos de telecomunicações e sistemas de alimentação de estações de base de telefonia celular
Equipamentos industriais de controlo de corrente pesada e circuitos de inversores de alta potência
Painéis de controlo industriais de automação que necessitam de funcionamento contínuo a longo prazo
