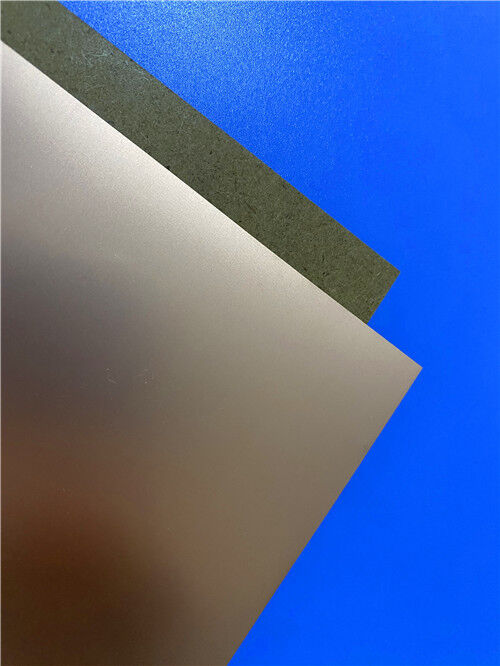

O F4BM217 da Wangling é um laminado composto de alto desempenho concebido para aplicações avançadas de RF e microondas.Combinação de tecido de fibra de vidro com resina e filme de PTFE para obter propriedades elétricas superiores e consistentes.
Este material de próxima geração oferece melhorias significativas de desempenho em relação ao seu antecessor, o F4B220, com menor perda dielétrica, maior resistência ao isolamento e melhor estabilidade geral.O F4BM217 serve como um, uma alternativa doméstica de alta qualidade aos laminados importados comparáveis.
Principais variantes de material:
A formulação dielétrica do núcleo está disponível em duas configurações de folhas de cobre para atender às necessidades específicas da aplicação:
F4BM217: Utiliza folha de cobre eletrodepositada (ED) padrão.Esta variante é uma solução rentável para aplicações gerais de alta frequência em que a intermodulação passiva (PIM) não é um requisito crítico.
F4BME217: Emparelha o mesmo dielétrico com cobre de folha tratada reversa (RTF).e reduz a perda de condutor para exigir, circuitos de alta precisão.
Desempenho adaptado através da ciência dos materiais:
As propriedades elétricas e mecânicas do F4BM217 são ajustadas com precisão ajustando a proporção de PTFE para tecido de fibra de vidro dentro do composto.Isso permite constantes dielétricas controladas, mantendo características de baixa perda e maior estabilidade dimensional.
Uma constante dielétrica mais elevada é alcançada aumentando o teor de fibra de vidro, o que melhora a estabilidade dimensional, diminui o coeficiente de expansão térmica e reduz a deriva de temperatura.
Este ajustamento implica uma compensação equilibrada, uma vez que uma maior proporção de fibra de vidro pode resultar num aumento marginal da perda dielétrica.
Essa flexibilidade de projeto permite que os engenheiros selecionem a melhor qualidade de material para um equilíbrio perfeito de desempenho elétrico, robustez mecânica e requisitos de processamento.
Casos de aplicação típicos
- Microondas, RF e radar.
- Mudanças de fase, componentes passivos
- Divisores de energia, acopladores, combinadores
- Redes de alimentação, antenas de matriz em fase.
- Comunicação por satélite, antenas da estação base.
| Parâmetros técnicos do produto |
Modelo de produto e ficha de dados |
| Características do produto |
Condições de ensaio |
Unidade |
F4BM217 |
| Constante dielétrica (típica) |
10 GHz |
/ |
2.17 |
| Tolerância constante dielétrica |
/ |
/ |
± 0.04 |
| Tangente de perdas (típica) |
10 GHz |
/ |
0.001 |
| 20 GHz |
/ |
0.0014 |
| Coeficiente de temperatura constante dielétrica |
-55oC-150oC |
PPM/°C |
- 150 |
| Resistência ao descascamento |
1 OZ F4BM |
N/mm |
> 1.8 |
| 1 OZ F4BME |
N/mm |
> 1.6 |
| Resistividade de volume |
Condição normal |
MΩ.cm |
≥ 6 × 10^6 |
| Resistividade de superfície |
Condição normal |
MΩ |
≥ 1 × 10^6 |
| Força elétrica (direção Z) |
5KW,500V/s |
KV/mm |
> 23 |
| Voltagem de ruptura (direção XY) |
5KW,500V/s |
KV |
> 30 |
| Coeficiente de expansão térmica |
Direção XY |
-55oC a 288oC |
ppm/oC |
25, 34 |
| Direcção Z |
-55oC a 288oC |
ppm/oC |
240 |
| Estresse térmico |
260°C, 10s,3 vezes |
Sem delaminação |
| Absorção de água |
20 ± 2 °C, 24 horas |
% |
≤ 0.08 |
| Densidade |
Temperatura ambiente |
g/cm3 |
2.17 |
| Temperatura de funcionamento a longo prazo |
Câmara de baixa e alta temperatura |
°C |
-55 ¢ + 260 |
| Conductividade térmica |
Direcção Z |
W/(M.K) |
0.24 |
| PIM |
Aplicável apenas ao F4BME |
dBc |
≤ 150 |
| Inflamabilidade |
/ |
UL-94 |
V-0 |
| Composição do material |
PTFE, tecido de fibra de vidro
F4BM emparelhado com folha de cobre ED, F4BME emparelhado com folha de cobre reversa (RTF). |
