Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima:: | RO4350B | Espessura: | 0.8mm |
|---|---|---|---|
| Peso de cobre:: | 1oz | Revestimento de superfície:: | Ouro da imersão |
| Contagem da camada:: | 2 camadas | Tamanho do PWB:: | 93 x 92 milímetros |
| Destacar: | Placa do PWB de RO4350B RF,placa do PWB de 0.762mm RF,o dobro de 0.762mm tomou partido o PWB de cobre |
||

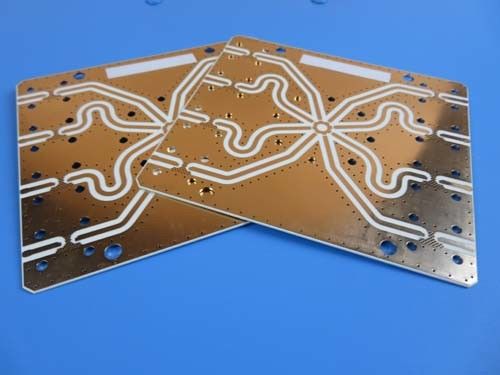

PWB de alta frequência do PWB 30mil Rogers 4350
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
As estratificações cerâmicas do hidrocarboneto com a número da peça RO4350B são pretendidas fornecer o desempenho de alta frequência melhorado e a fabricação barata do circuito. Uma vez que as frequências de trabalho alcançam 500 megahertz e além, os desenhistas têm um número muito menor de estratificações a escolher de. As qualidades exigidas por desenhistas de circuitos da micro-ondas do RF, de redes de harmonização, e de linhas de transmissão controladas da impedância estam presente no material RO4350B. Desde que os materiais padrão da placa de circuito não podem ser usados em muitas aplicações devido a umas frequências de funcionamento mais altas, a baixa perda dielétrica torna possível empregar o material de RO4350B nestas aplicações.
O coeficiente de temperatura da constante dielétrica está entre o mais baixo de todo o material da placa de circuito, e a constante dielétrica é estável sobre uma escala de frequência larga. O coeficiente do material de RO4350B de expansão térmico (CTE) fornece diversos benefícios chaves aos desenhistas do PWB. O coeficiente da expansão de RO4350B é similar àquele do cobre que permite que o material exiba a estabilidade dimensional excelente, uma propriedade necessária para construções dielétricas misturadas das placas da multi-camada. A baixa Z-linha central CTE de RO4350B fornece a qualidade chapeada segura do através-furo, mesmo em aplicações severas de choque térmico. O material de RO4350B tem um Tg de >280C assim que suas características da expansão permanecem estáveis sobre a escala inteira do PWB que processa temperaturas.
Especificações do PWB
| TAMANHO DO PWB | 93 x 92mm=1PCS |
| TIPO DA PLACA | |
| Número de camadas | Dobro tomou partido o PWB, PWB de 2 camadas |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | SIM |
| STACKUP DA CAMADA | cobre ------- camada SUPERIOR de 17.8um (0.5oz) +plate |
| RO4350B 30mil (0.762mm) | |
| cobre ------- camada do BOT de 17.8um (1oz) +plate | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | 11.97mil |
| Furos mínimos/máximos: | 0.3/2.8mm |
| Número de furos diferentes: | 2 |
| Número de furos de broca: | 195 |
| Número de entalhes moídos: | 5 |
| Número de entalhes internos: | 0 |
| Controle da impedância | Não |
| MATERIAL DA PLACA | |
| Cola Epoxy de vidro: | RO4350B 30mil (0.762mm), Tg 288℃ |
| Folha final externo: | 1oz |
| Folha final interna: | 0oz |
| Altura final do PWB: | 0.8mm ±0.1 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Micoinch 16,2%) 2 do ouro da imersão (sobre o níquel de 100 micropolegadas |
| Solde a máscara para aplicar-se a: | NÃO |
| Cor da máscara da solda: | NÃO |
| Tipo da máscara da solda: | N/A |
| CONTOUR/CUTTING | Distribuindo, marcas de fé |
| MARCAÇÃO | |
| Lado da legenda componente | NÃO |
| Cor da legenda componente | NÃO |
| Fabricante Name ou logotipo: | N/A |
| ATRAVÉS DE | Chapeado através do furo (PTH) |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" (0.15mm) |
| Chapeamento da placa: | 0,0030" (0.076mm) |
| Tolerância da broca: | 0,002" (0.05mm) |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
As aplicações típicas são como segue:
Folha de dados de Rogers 4350 (RO4350B)
| Valor típico de RO4350B | |||||
| Propriedade | RO4350B | Sentido | Unidades | Circunstância | Método do teste |
| Constante dielétrica, εProcess | 3.48±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 Stripline apertado 2.5.5.5 | |
| Constante dielétrica, εDesign | 3,66 | Z | 8 a 40 gigahertz | Método do comprimento da fase diferencial | |
| Dissipação Factortan, δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico do ε | +50 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| Resistividade de volume | 1,2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície | 5,7 x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Força elétrica | 31.2(780) | Z | Kv/mm (v/mil) | 0.51mm (0,020") | IPC-TM-650 2.5.6.2 |
| Módulo elástico | 16.767 (2.432) 14.153 (2.053) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Resistência à tração | 203 (29,5) 130 (18,9) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Força Flexural | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidade dimensional | <0> | X, Y | mm/m (mil./polegada) |
após etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Coeficiente da expansão térmica | 10 12 32 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| TD | 390 | ℃ TGA | ASTM D 3850 | ||
| Condutibilidade térmica | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
| Absorção da umidade | 0,06 | % | 48hours imersão 0,060" temperatura 50℃ da amostra |
ASTM D 570 | |
| Densidade | 1,86 | gm/cm3 | 23℃ | ASTM D 792 | |
| Casca de cobre Stength | 0,88 (5,0) |
N/mm (pli) |
após o flutuador da solda 1 onça. Folha do EDC |
IPC-TM-650 2.4.8 | |
| Inflamabilidade | (3) V-0 | UL 94 | |||
| Processo sem chumbo compatível | Sim | ||||
