PWB de alta frequência Rogers 20mil 0.508mm RO4350B

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-003.V1.0

Materiais:

ROGERS 4350B

Espessura do PWB:

0.6mm

Contagem da camada:

2 camadas

Revestimento de superfície:

ouro da imersão

Peso de cobre:

Tamanho do PWB:

26x83 = 1 PCS

Destacar:

Placa do PWB de Rogers 4350B RF

Placa cerâmica do PWB do RF do hidrocarboneto

PWB do divisor de Rogers 4350B

Descrição do produto

PCB de alta frequência Rogers 20mil 0.508mm RO4350B

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Os laminados cerâmicos de hidrocarbonetos RO4350B são concebidos para oferecer um desempenho superior de alta frequência e uma fabricação de circuitos de baixo custo.A selecção de laminados tipicamente disponível para os projetistas é significativamente reduzida quando as frequências operacionais aumentam para 500 MHz e acima.O material RO4350B possui as propriedades necessárias aos projetistas de circuitos de microondas de RF e redes de correspondência e linhas de transmissão de impedância controlada.A baixa perda dielétrica permite que o material RO4350B seja usado em muitas aplicações onde as frequências de funcionamento mais altas limitam o uso de materiais convencionais de placas de circuito.

Para os PCBs RO4350B, podemos fornecer placas de lado único, placas de lado duplo, placas de várias camadas e tipos híbridos.Há espessura padrão como 10 mils, 20 mils, 30 mils, 60 mils etc. e espessuras não normais, tais como 4 mils, 6,6 mils,13.3 mils e 16.6 mils etc. cobre acabado em PCB é 1 oz e 2 oz.

Nosso tamanho máximo de PCB em materiais de alta frequência é de 400mm por 500mm, pode ser uma única placa na folha e também pode diferentes desenhos neste painel.Vermelho e amarelo etc está disponível em casa.

Há ouro de imersão, HASL, prata de imersão, estanho de imersão, cobre nu, etc. para revestimento de almofadas.

Especificações de PCB

Tamanho do PCB	26 x 83 mm = 1 PCS
Tipo de placa
Número de camadas	PCB de dupla face, PCB de 2 camadas
Componentes montados na superfície	- Sim, sim.
Através de componentes furados	- Não.
Capacidade de produção	cobre ------- 35um ((1 oz) + camada TOP de chapa
	RO4350B 20 milímetros (0,508 mm)
	cobre ------- 35um ((1 oz) + camada BOT de chapa
TECNOLOGIA
Traços mínimos e espaço:	5.98mil/6.18mil
Orifícios mínimos/máximos:	0.3/3.2 mm
Número de buracos diferentes:	5
Número de furos:	431
Número de cavilhas moídas:	0
Número de recortes internos:	- Não.
Controle da impedância	- Não.
MATERIAL do quadro
Epoxi de vidro:	RO4350B 20 mil (0,508 mm), Tg 288°C
Folha final externa:	1.5oz
Folha final interna:	0 oz
Altura final do PCB:	0.6 mm ± 0.1
Revestimento e revestimento
Revestimento de superfície	Ouro de imersão (81,1%) 2 μ" sobre 100 μ" níquel
Máscara de solda Aplicar para:	De cima e de baixo, 12 micrões, mínimo.
Cor da máscara de solda:	Verde, LP-4G G-05, Nanya fornecido
Tipo de máscara de solda:	LPSM
CONTOUR/CUTTING	Roteamento
Marcação
Lado da lenda do componente	TOP
Cor da legenda do componente	Branco, S-380W, Taiyo fornecido.
Nome ou logotipo do fabricante:	Marcado no quadro num condutor e com pernas Área livre
VIA	Revestido através de um buraco (PTH)
Classificação de inflamabilidade	A homologação é concedida pelo fabricante.
Tolerância de dimensões
Dimensão do contorno:	0.0059" (0,15mm)
Revestimento de placas:	0.0030" (0.076mm)
Tolerância de perfuração:	0.002" (0,05 mm)
Teste	100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer	Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo.

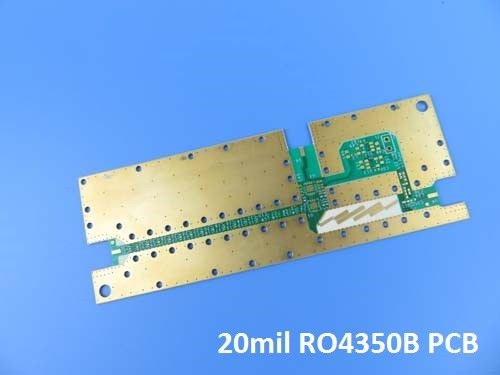

PWB de alta frequência Rogers 20mil 0.508mm RO4350B 0

O PCB RO4350B encontra aplicações típicas nas seguintes áreas:

1)Radar e sensores automotivos:O PCB é adequado para utilização em sistemas de radar e sensores automotivos, proporcionando capacidades de transmissão e processamento de sinal fiáveis.

2)Antenas da Estação Base Celular:O RO4350B é comumente empregado em antenas de estações de base celulares, permitindo uma comunicação sem fio eficiente e eficaz.

3)Satélites de transmissão directa:O PCB é utilizado em sistemas de transmissão por satélite direta, facilitando a transmissão e recepção de sinais de satélite.

4)Bloco de baixo ruído (LNB):O RO4350B é adequado para aplicações LNB, que são componentes essenciais dos sistemas de recepção de televisão por satélite, garantindo uma recepção e processamento de sinal ideais.

5)Amplificadores de potência:O PCB pode ser utilizado em amplificadores de potência utilizados em várias aplicações, incluindo sistemas de comunicação sem fio, garantindo uma amplificação eficiente do sinal.

6)RFID (identificação por radiofrequência):O RO4350B é utilizado em sistemas RFID, permitindo a identificação e rastreamento sem fio de objetos usando tecnologia de radiofrequência.

Ficha de dadosde Rogers 4350B (RO4350B)

RO4350B Valor típico
Imóveis	RO4350B	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	3.48±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho	3.66	Z		8 a 40 GHz	Método de comprimento de fase diferencial
Factor de dissipação	0.0037 0.0031	Z		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+ 50	Z	ppm/°C	- 50°Caté 150°C	IPC-TM-650 2.5.5.5
Resistividade de volume	1.2 x 10¹⁰		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistividade de superfície	5.7 x 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	31.2 ((780)	Z	Kv/mm(v/mil)	0.51mm ((0.020")	IPC-TM-650 2.5.6.2
Módulo de tração	16, 767 ((2,432) 14,153 ((2,053)	X Y	MPa (ksi)	NT1 produção	ASTM D 638
Resistência à tração	203(29.5) 130(18.9)	X Y	MPa (ksi)	NT1 produção	ASTM D 638
Força flexural	255 (37)		MPa (kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	< 0.5	X,Y	mm/m (mil/ polegada)	após etch+E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de expansão térmica	10 12 32	X Y Z	ppm/°C	- 55°Caté 288°C	IPC-TM-650 2.4.41
Tg	> 280		°CTMA	A	IPC-TM-650 2.4.24.3
Td	390		°CTGA		ASTM D 3850
Conductividade térmica	0.69		W/M/oK	80°C	ASTM C518
Absorção de umidade	0.06		%	48 horas de imersão 0.060" temperatura da amostra 50°C	ASTM D 570
Densidade	1.86		gm/cm³	23°C	ASTM D 792
Força da casca de cobre	0.88 (5.0)		N/mm (pli)	Depois da solda, flutuar 1 oz. Folha EDC	IPC-TM-650 2.4.8
Inflamabilidade	(3)V-0				UL 94
Processo sem chumbo compatível	- Sim, sim.
