| MOQ: | 1pcs |
| preço: | USD9.99-99.99 |
| Embalagem padrão: | Vácuo bags+Cartons |
| Período de entrega: | 8-9 dias de trabalho |
| Método de pagamento: | T/T |
| Capacidade de abastecimento: | 5000pcs pelo mês |

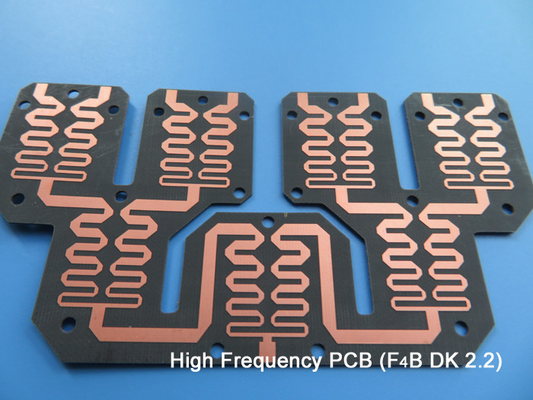

PTFE PCB de alta frequência em DK2.2 Dupla camada PCB RF PTFE barato para acopladores
(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Politetrafluoroetileno (abreviatura de PTFE), comumente conhecido como "rei do plástico", é um composto polimérico feito de tetrafluoroetileno por polimerização.resistência à corrosão, vedação, alta lubrificação e não-viscosidade, isolamento elétrico e boa resistência ao envelhecimento.Geralmente é utilizado em requisitos de alto desempenho de tubos resistentes à corrosão, recipientes, bombas, válvulas, bem como radar, equipamento de comunicação de alta frequência, equipamento de rádio.
![]()
O politetrafluoroetileno (F4, PTFE) apresenta uma série de excelentes performances:
1. resistência a altas temperaturas: temperatura de utilização a longo prazo de 200 a 260 graus Celsius.
2. resistência a baixas temperaturas: ainda suave a - 100 graus Celsius;
3- resistência à corrosão: resistente ao aqua regia e a todos os solventes orgânicos;
4. resistência ao clima: melhor duração de envelhecimento dos plásticos;
5. alta lubrificação: com o menor coeficiente de atrito em plásticos (0,04);
6. Não viscoso: com tensão superficial mínima em materiais sólidos sem aderência a qualquer substância;
7. não tóxico: com inércia fisiológica;
8. excelentes propriedades eléctricas, ideal para materiais isolantes da classe C, uma espessa camada de papel de jornal pode bloquear 1500 V de alta tensão;
9. mais suave que o gelo.
O F4BM-1/2 é laminado através da colocação de tecido de vidro vernizado com resina de Teflon, de acordo com a formulação científica e o rigoroso processo tecnológico.4Série B no desempenho elétrico ((mais ampla gama de constante dielétrica, menor tangente do ângulo de perda dielétrica, maior resistência e maior estabilidade do desempenho)
Em frequências de RF e microondas, a constante dielétrica dos materiais de PTFE é tão baixa quanto 3,5 ou inferior, o que mantém um sinal forte durante a transmissão através de PCB,tornando-os ideais para superar a limitação de alta velocidade do FR-4.
A nossa capacidade de PCB
| Material de PCB: | PTFE revestido com fibra de vidro |
| Código: | F4BM-1/2 (série familiar) |
| Constante dielétrica: | 2.2, 2.55, 2.65, 3,0 e 3.5 |
| Número de camadas: | 1 camada, 2 camadas e multicamadas |
| Peso de cobre: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm), 3oz (105 μm) |
| Espessura do PCB: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata, OSP, etc. |
PCBEspecificaçõess
| Tamanho do PCB | 100 x 100 mm = 1 PCS |
| Tipo de placa | PCB de dupla face |
| Número de camadas | 2 camadas |
| Componentes montados na superfície | - Sim, sim. |
| Através de componentes furados | Não |
| Capacidade de produção | cobre ------- 35um ((1 oz) + camada TOP de chapa |
| PTFE F4B DK 2.2 | |
| cobre ------- 35um ((1 oz) + camada BOT de placa | |
| TECNOLOGIA | |
| Traços mínimos e espaço: | 10 mil / 10 mil |
| Orifícios mínimos/máximos: | 00,4 mm / 0,4 mm |
| Número de buracos diferentes: | 1 |
| Número de furos: | 1 |
| Número de cavilhas moídas: | 0 |
| Número de recortes internos: | 0 |
| Controle de impedância: | - Não. |
| Número do dedo dourado: | 0 |
| MATERIAL do quadro | |
| Epoxi de vidro: | PTFE F4B DK 2.2 |
| Folha final externa: | 1 oz |
| Folha final interna: | N/A |
| Altura final do PCB: | 10,0 mm ± 10% |
| Revestimento e revestimento | |
| Revestimento de superfície | OSP |
| Máscara de solda Aplicar para: | - Não. |
| Cor da máscara de solda: | - Não. |
| Tipo de máscara de solda: | - Não. |
| CONTOUR/CUTTING | Roteamento |
| Marcação | |
| Lado da lenda do componente | Não |
| Cor da legenda do componente | Não |
| Nome ou logotipo do fabricante: | Marcado no quadro num condutor e com pernas Área livre |
| VIA | Não revestido por um buraco (PTH), tamanho mínimo 0,4 mm. |
| Classificação de inflamabilidade | A homologação é concedida pelo fabricante. |
| Tolerância de dimensões | |
| Dimensão do contorno: | 0.0059" |
| Revestimento de placas: | 0.0029" |
| Tolerância de perfuração: | 0.002" |
| Teste | 100% de ensaio eléctrico antes da remessa |
| Tipo de obra de arte a fornecer | Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | Em todo o mundo. |
EletrodomésticosPPropriedades de F4B PTFE
| Nome | Condição de ensaio | Unidade | Valor | |||
| Densidade | Estado normal | g/cm3 | 2.1- Não.2.35 | |||
| Absorção de umidade | Mergulhar na água destilada a 20 ± 2 °C para 24 horas | % | ≤ 0.02 | |||
| Temperatura de funcionamento | Câmara de alta e baixa temperatura | °C | - 50°C+260°C | |||
| Conductividade térmica | W/m/k | 0.8 | ||||
| ETC (típica) | 0°C (εr:2.1~2.3) | ppm/°C | 25(x) | |||
| 34(- Sim.) | ||||||
| 252(z) | ||||||
| ETC (típica) | 0°C (εr:2.3 ~ 2.9) | ppm/°C | 14(x) | |||
| 21(- Sim.) | ||||||
| 173(z) | ||||||
| ETC (típica) | 0°C (εr:2.9 ~ 3.5) | ppm/°C | 12(x) | |||
| 15(- Sim.) | ||||||
| 95(z) | ||||||
| Fator de encolhimento | 2 horas em água fervente | % | 0.0002 | |||
| Resistividade de superfície | 500 V CC | Estado normal | M·Ω | ≥ 1 × 104 | ||
| Umidade e temperatura constantes | ≥ 1 × 103 | |||||
| Resistividade de volume | Estado normal | MΩ.cm | ≥ 1 × 106 | |||
| Umidade e temperatura constantes | ≥ 1 × 105 | |||||
| Resistência do alfinete | 500 V CC | Estado normal | MΩ | ≥ 1 × 105 | ||
| Umidade e temperatura constantes | ≥ 1 × 103 | |||||
| Resistência dielétrica da superfície | Estado normal | d=1 mm(Kv/mm) | ≥ 1.2 | |||
| Umidade e temperatura constantes | ≥ 1.1 | |||||
| Constante dielétrica | 10GHZ | εr | 2.20,2.55,2.65,3.0,3.5 | |||
| (± 2%) | ||||||
| Fator de dissipação | 10 GHz | Tgδ | 2.2 | ≤ 7 × 10- Quatro | ||
| 2.55~2.65 | ≤ 1 × 10-3 | |||||
| 3.0~3.5 | ≤ 1,5 × 10-3 | |||||
![]()
![]()
