Materiais: | F4BTMS1000 Core - 6,35 mm (250 mil) | Número de camadas: | 2-layer |
---|---|---|---|
Tamanho do PCB: | 98 mm x 98 mm (± 0,15 mm) | Espessura do PCB: | 6.4mm |
Peso de Cu acabado: | 1 oz (1,4 ml) camadas exteriores | Revestimento de superfície: | Cobre nu |
Destacar: | Circuitos de cobre nu PCB,6.35mm PCB espesso,PWB frente e verso |

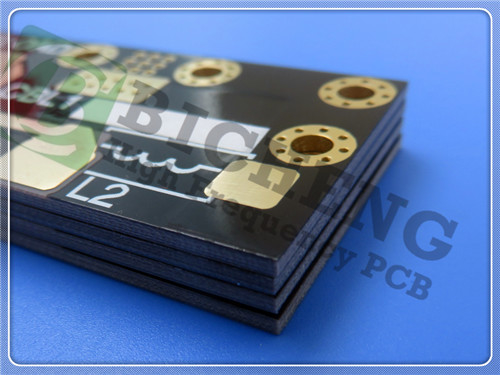

O PCB F4BTMS1000 é introduzido como a mais recente inovação da série F4BTMS, concebida para satisfazer as exigências rigorosas de aplicações de alta fiabilidade nos sectores aeroespacial e de defesa.Esta versão atualizada da série F4BTM incorpora avanços significativos na formulação de materiais e processos de fabricação, resultando em desempenho e versatilidade excepcionais.
Composição avançada do material
Fabricado a partir de uma mistura única de nano-cerâmica especialmente formulada misturada com resina de politetrafluoroetileno (PTFE), reforçada com tecido de fibra de vidro ultra fina e ultra fina,O F4BTMS1000 minimiza os impactos negativos da fibra de vidro na propagação de ondas eletromagnéticasEsta composição inovadora foi concebida para reduzir consideravelmente a perda dieléctrica, aumentando a estabilidade dimensional.A fim de tornar o material adequado para várias aplicações.
Os principais benefícios do F4BTMS1000 incluem uma melhor resistência elétrica e condutividade térmica, bem como um baixo coeficiente de expansão térmica.Estas características garantem características de temperatura dielétrica estáveis e maior usabilidade numa ampla gama de frequênciasAlém disso, a folha de cobre de baixa rugosidade RTF é incorporada na série F4BTMS, reduzindo ainda mais a perda de condutores e proporcionando uma excelente resistência à descascagem,permitindo a compatibilidade com bases de cobre e alumínio.
Características principais do F4BTMS1000
Constante dielétrica (Dk): O F4BTMS1000 possui um Dk de 10,2 a 10 GHz, tornando-o ideal para aplicações de alta frequência onde a transmissão precisa do sinal é crítica.
Fator de dissipação: com valores de 0,0020 a 10 GHz e 0,0023 a 20 GHz, o PCB minimiza a perda de energia durante a operação.
Coeficiente de expansão térmica (CTE): os valores CTE de 16 ppm/°C (eixo X), 18 ppm/°C (eixo Y) e 32 ppm/°C (eixo Z) garantem estabilidade numa ampla gama de temperaturas de -55°C a 288°C.
Baixo coeficiente térmico de Dk: a -320 ppm/°C, esta característica garante um desempenho constante sob variações de temperatura, aumentando a fiabilidade do projeto.
Alta condutividade térmica: a 0,81 W/mk, este PCB promove uma dissipação de calor eficiente, crucial para manter condições de funcionamento ideais.
Baixa absorção de umidade: Com uma taxa de absorção de umidade de 0,03%, o F4BTMS1000 foi projetado para funcionar de forma confiável em ambientes úmidos.
Especificações de construção
O PCB F4BTMS1000 apresenta uma robusta construção rígida de duas camadas com as seguintes especificações:
Capa de cobre 1: 35 μm
F4BTMS1000 Núcleo: 6,35 mm (250 mil)
Capa de cobre 2: 35 μm
As dimensões da placa são de 98 mm x 98 mm (± 0,15 mm), com uma espessura final de 6,4 mm. Um peso de cobre acabado de 1 oz (1,4 mils) é especificado para as camadas externas, garantindo uma condutividade ideal.
Detalhes adicionais da construção
Traço/Espaço mínimo: 6/6 milis
Tamanho mínimo do buraco: 0,6 mm
Espessura de revestimento: 20 μm
Finalização superficial: cobre nu, proporcionando excelente condutividade.
Teste elétrico: cada PCB é submetido a um teste elétrico de 100% antes da expedição, garantindo a qualidade e a fiabilidade.
Garantia da qualidade e normas
A fabricação é efectuada em conformidade com as normas IPC-Classe 2, garantindo um nível moderado de fiabilidade adequado para uma variedade de aplicações.Este compromisso com a qualidade garante que cada PCB F4BTMS1000 atenda a padrões de desempenho rigorosos, proporcionando tranquilidade aos clientes de indústrias críticas.
Aplicações típicas
O PCB F4BTMS1000 é ideal para uma variedade de aplicações de alta confiabilidade, incluindo:
Equipamento aeroespacial:É essencial para equipamentos espaciais e de cabina que exijam um desempenho constante em condições extremas.
Aplicações de microondas e RF:Perfeito para componentes avançados de microondas, garantindo a integridade do sinal e perda mínima.
Radar militar:Projetado para satisfazer as exigências de precisão de aplicações militares.
Redes de alimentação e antenas sensíveis à fase:Ideal para antenas e comunicações por satélite.
Conclusão
O PCB F4BTMS1000 representa um salto significativo na tecnologia de PCB, combinando materiais avançados e processos de fabricação rigorosos para oferecer desempenho e confiabilidade incomparáveis.de peso superior a 200 g/m2, militar, ou telecomunicações, este PCB é projetado para atender aos desafios da eletrônica moderna.
