3 mm Sem placa de PCB PTFE de tela de seda Soldadura a ar quente

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-100.V1.0

Material de base:

Série de PTFE F4B

Número de camadas:

1 camada, 2 camadas, tipo Multilayer, híbrido

Espessura do PCB:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, etc.

Tamanho do PCB:

≤ 400 mm X 500 mm

Máscara de solda:

- Não.

Tela de seda:

- Não.

Peso de cobre:

0.5oz, 1oz, 2oz, 3oz

Surfacefinish:

Cobre desencapado, HASL, ENIG, lata etc. da imersão.

Destacar:

Nenhuma placa do PWB do Teflon do Silkscreen

placa do PWB do Teflon de 3.0mm

Descrição do produto

Olá a todos.

Hoje falamos sobre um tipo de placa de circuito F4B de alta frequência de 3,0 mm de espessura.

A série F4B de materiais de alta frequência compreende predominantemente tecido de fibra de vidro PTFE e tecido de fibra de vidro PTFE preenchido com cerâmica.Esta série é uma escolha econômica e ao mesmo tempo confiável devido à sua qualidade consistenteEle encontra seu uso em várias aplicações modernas, como navegação, comunicação por satélite, radar e as últimas tecnologias como comunicações 4G e 5G.

Especificações de PCB
Número de camadas:	De dois lados
Material de base:	F4B DK 2.2
Dimensão:	25 x 26 mm
Espessura finalizada	30,0 mm ± 10%
Peso de cobre acabado:	1 oz
SMOBC:	- Não, não.
Revestimento da superfície:	HASL Pb livre

As principais especificações desta placa são placa de dois lados, o substrato é F4B, DK em 2.2, 61mm de comprimento por 62mm de largura, espessura de acabamento em 3,0mm, cobre acabado em 1,0oz, sem máscara de solda sem serigrafia e acabamento da superfície é OSP.

Vamos ver a pilha.
3 mm Sem placa de PCB PTFE de tela de seda Soldadura a ar quente 0

A camada superior e a camada inferior são acabadas em cobre de 1 oz. O material dielétrico F4b está no meio de 2 camadas de cobre, mostrando constante dielétrica em 2.2, 3,0 mm de espessura.

3 mm Sem placa de PCB PTFE de tela de seda Soldadura a ar quente 1

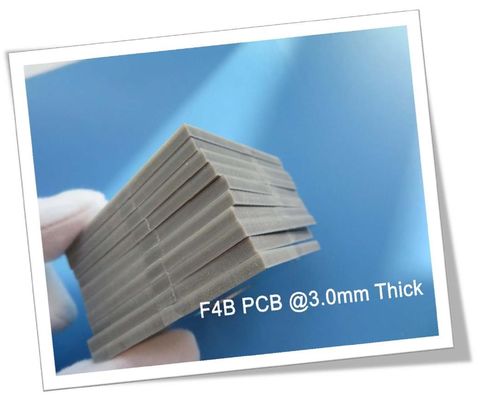

Esta é a foto desta placa. A cor básica do PCB F4B é marrom.

Capacidade de PCB
Material de PCB:	PTFE
Código:	Série F4B
Constante dielétrica:	2.2, 2,55 e 2.65
Constante dielétrica:	2.17, 2.45, 2,75 e 3.0
Número de camadas:	1 camada, 2 camadas, múltiplas camadas, tipo híbrido
Peso de cobre:	0.5oz, 1oz, 2oz, 3oz
Espessura do PCB:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
Espessura do PCB:	1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, etc.
Tamanho do PCB:	≤ 400 mm X 500 mm
Revestimento da superfície:	Cobre nu, HASL, ENIG, estanho de imersão, etc.

A constante dielétrica do material F4B é ampla, variando de 2,2 a 3,0 etc. A espessura da placa varia de 0,17 mm a 5,0 mm. Podemos fornecer-lhe serviço de protótipo, pequenos lotes e serviço de produção em massa.

Se tiver alguma dúvida, por favor, sinta-se à vontade para nos contactar.

Obrigado pela leitura.

Apêndice: Ficha de dados PTFE ((F4B))

Nome	Condição de ensaio			Unidade	Valor
Densidade	Estado normal			g/cm³	2.1- Não.2.35
Absorção de umidade	Mergulhar na água destilada a 20 ± 2 °C para 24 horas			%	≤ 0.02
Temperatura de funcionamento	Câmara de alta e baixa temperatura			°C	-50°C- Não.+260°C
Conductividade térmica				W/m/k	0.8
ETC (típica)	0°C (εr:2.1~2.3)			ppm/°C	25(x)

					34(- Sim.)
					252(z)
ETC (típica)	0°C (εr:2.3 ~ 2.9)			ppm/°C	14(x)

					21(- Sim.)
					173(z)
ETC (típica)	0°C (εr:2.9 ~ 3.5)			ppm/°C	12(x)

					15(- Sim.)
					95(z)
Fator de encolhimento	2 horas em água fervente			%	0.0002
Resistividade de superfície	500 V CC		Estado normal	M·Ω	≥ 1 × 10⁴

			Umidade e temperatura constantes		≥ 1 × 10³
Resistividade de volume	Estado normal			MΩ.cm	≥ 1 × 10⁶
	Umidade e temperatura constantes				≥ 1 × 10⁵
Resistência do alfinete	500 V CC	Estado normal		MΩ	≥ 1 × 10⁵
		Umidade e temperatura constantes			≥ 1 × 10³
Resistência dielétrica da superfície	Estado normal			d=1 mm(Kv/mm)	≥ 1.2
	Umidade e temperatura constantes				≥ 1.1
Constante dielétrica	10GHZ			εr	2.20,2.55,2.65,3.0,3.5 (± 2%)

Fator de dissipação	10 GHz			Tgδ	2.2	≤ 7 × 10^{- Quatro}
					2.55~2.65	≤ 1 × 10^-3
					3.0~3.5	≤ 1,5 × 10^-3

3 mm Sem placa de PCB PTFE de tela de seda Soldadura a ar quente 2
