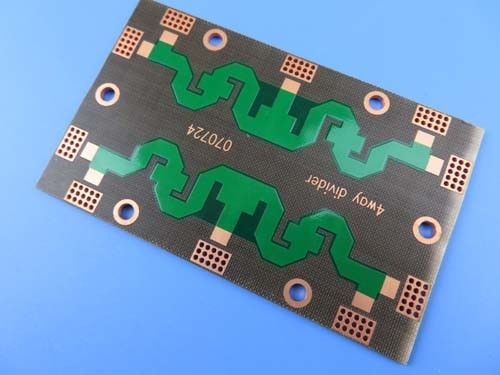

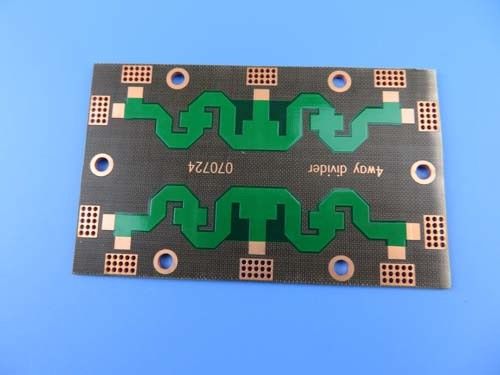

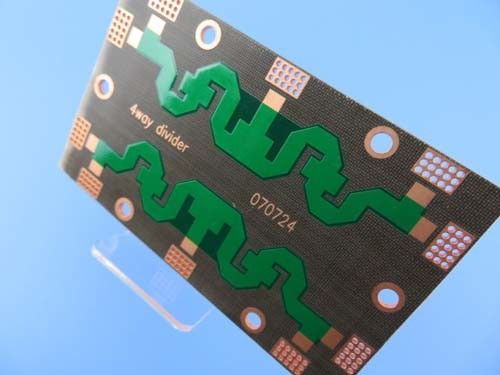

O PWB de alta frequência no dobro de DK2.65 PTFE tomou partido do OSP e da máscara verde para combinadores
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
O Polytetrafluoroethylene (curto para PTFE), conhecido geralmente como “o rei plástico”, é um composto do polímero feito do tetrafluoroethylene pela polimerização. Tem a estabilidade química excelente, a lubrificação da resistência de corrosão, da selagem, as altas e a não-viscosidade, isolação e bom elétricos envelhecendo a resistência. Usado como o planejamento do plástico, pode ser feito no tubo de PTFE, haste, correia, placa, filme e assim por diante. Geralmente usou-se em exigências de elevado desempenho das tubulações, de recipientes, das bombas, de válvulas assim como do radar resistentes à corrosão, equipamento de comunicação de alta frequência, equipamento de rádio.
O Polytetrafluoroethylene (F4, PTFE) tem uma série de desempenho excelente:
1. resistência de alta temperatura: temperatura a longo prazo do uso 200~260 graus Célsio.
resistência da temperatura 2.low: ainda macio em -100 graus Célsio;
resistência 3.corrosion: aqua regia resistente e todos os solventes orgânicos;
resistência 4.climate: a melhor vida de envelhecimento nos plásticos;
lubrificação 5.high: com o coeficiente o menor da fricção nos plásticos (0,04);
6.Non-viscous: com tensão de superfície mínima em materiais contínuos sem aderir a alguma substância;
7.non-toxic: com inertness fisiológico;
as propriedades 8.excellent elétricas, ideais para a classe de C de materiais de isolamento, uma camada grossa de pilha de jornal podem obstruir 1500 V da alta tensão;
9.smoother do que o gelo.
F4BM-1/2é laminadocolocando-acimadopanode vidroenvernizadocomresinadoTeflon, de acordo comaformulaçãocientíficaeoprocessorestritodatecnologia. EsteprodutotomaalgumasvantagenssobresériesdeF4Bnodesempenhoelétrico(aescalamais largadaconstantedielétrica, domais baixotangentedoângulodeperdadielétrica, daresistênciaaumentada, edamaisestabilidadedodesempenho)
Em frequências do RF e de micro-ondas, a constante dielétrica de materiais de PTFE é tão baixa quanto 3,5 ou abaixo, que mantém o sinal forte durante a transmissão através do PWB, fazendo os ideais para superar a limitação de alta velocidade de FR-4.
Nossa capacidade do PWB
Material do PWB: | A fibra de vidro revestiu PTFE |
Código: | F4BM-1/2(sériesdafamília) |
Constante dielétrica: | 2,2, 2,55, 2,65, 3,0 e 3,5 |
Contagem da camada: | 1 camada, 2 camadas e multi-camada |
Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
Espessura do PWB: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
Tamanho do PWB: | ≤400mm X 500mm |
Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
Revestimento de superfície: | Cobre desencapado, HASL, ENIG, prata, OSP, etc. |
Especificações do PWB
TAMANHO DO PWB | 89 x 61mm=1PCS |
TIPO DA PLACA | PWB da micro-ondas |
Número de camadas | O dobro tomou partido PWB |
Componentes de superfície da montagem | NÃO |
Através dos componentes do furo | SIM |
STACKUP DA CAMADA | cobre ------- 18um (0.5oz) +PLATE |
PTFE 1.5mm | |
cobre ------- 18um (0.5oz) +PLATE | |
TECNOLOGIA | |
Traço e espaço mínimos: | 6mil/9mil |
Furos mínimos/máximos: | 0.9/2.3mm |
Número de furos diferentes: | 3 |
Número de furos de broca: | 156 |
Número de entalhes moídos: | 0 |
Número de entalhes internos: | 1 |
Controle da impedância | não |
MATERIAL DA PLACA | |
Cola Epoxy de vidro: | PTFE ER= 2,55 |
Folha final externo: | 1oz |
Folha final interna: | 1oz |
Altura final do PWB: | 1,6 milímetros ±0.16 |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | OSP, espessura >0.2µm |
Solde a máscara para aplicar-se a: | SUPERIOR, mínimo 12micron |
Cor da máscara da solda: | Verde do brilho, Taiyo PSR-2000GT600D |
Tipo da máscara da solda: | LPSM |
CONTOUR/CUTTING | Roteamento |
MARCAÇÃO | |
Lado da legenda componente | Nenhum silkscreen exigiu. |
Cor da legenda componente | Nenhum silkscreen exigiu. |
Fabricante Name ou logotipo: | Nenhum silkscreen exigiu. |
ATRAVÉS DE | Chapeado através do furo (PTH), através de aberto. |
AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" |
Chapeamento da placa: | 0,0029" |
Tolerância da broca: | 0,002" |
TESTE | Expedição prévia do teste elétrico de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
Propriedades elétricas de F4B PTFE
Nome | Condição de teste | Unidade | Valor | |||
Densidade | Estado normal | g/ cm3 | 2,1~2,35 | |||
Absorção da umidade | Mergulho na água destilada de 20±2℃ por 24 horas | % | ≤0.02 | |||
Temperatura de funcionamento | Alto-baixa câmara da temperatura | ℃ | -50℃~+260℃ | |||
Condutibilidade térmica | W/m/k | 0,8 | ||||
CTE (típico) | 0~100℃ (εr: 2.1~2.3) | ppm/℃ | 25(x) | |||
34(y) | ||||||
252(z) | ||||||
CTE (típico) | 0~100℃ (εr: 2.3~2.9) | ppm/℃ | 14(x) | |||
21(y) | ||||||
173(z) | ||||||
CTE (típico) | 0~100℃ (εr: 2.9~3.5) | ppm/℃ | 12(x) | |||
15(y) | ||||||
95(z) | ||||||
Fator do encolhimento | 2 horas na água a ferver | % | 0,0002 | |||
Resistividade de superfície | C.C. 500V | Estado normal | M·Ω | ≥1×104 | ||
Umidade e temperatura constantes | ≥1×103 | |||||
Resistividade de volume | Estado normal | MΩ.cm | ≥1×106 | |||
Umidade e temperatura constantes | ≥1×105 | |||||
Pin Resistance | C.C. 500V | Estado normal | MΩ | ≥1×105 | ||
Umidade e temperatura constantes | ≥1×103 | |||||
Força dielétrica de superfície | Estado normal | d=1mm (Kv/mm) | ≥1.2 | |||
Umidade e temperatura constantes | ≥1.1 | |||||
Constante dielétrica | 10GHZ | εr | 2,20, 2,55, 2,65, 3,0, 3,5 | |||
(±2%) | ||||||
Fator de dissipação | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
2,55~2,65 | ≤1×10-3 | |||||
3,0~3,5 | ≤1.5×10-3 |
