RF-35TC 0,8 mm placa de PCB RF
  • Nome
  • Nome
  • Nome

RF-35TC 0,8 mm placa de PCB RF

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-026.V1.0
Material de base:
RF-35TC
Número de camadas:
2 camadas
Tamanho do PCB:
90 x 45mm=1PCS
Espessura do PCB:
0.8mm
Máscara de solda:
Verde
Tela de seda:
Branco
Peso de cobre:
1 oz
Revestimento de superfície:
ENIG
Destacar:

placa do PWB de 0.8mm RF

,

placa do PWB de 1oz RF

Descrição do produto

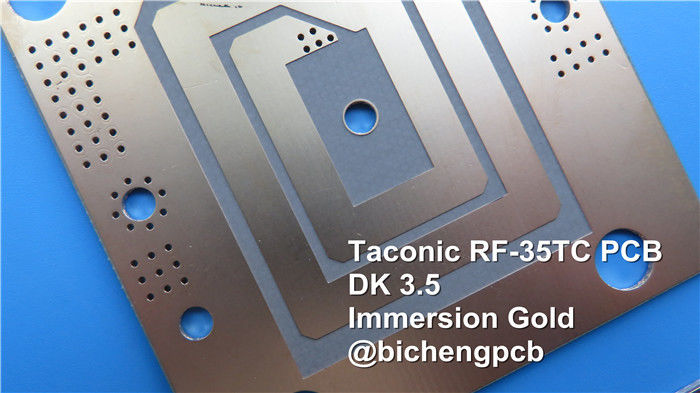

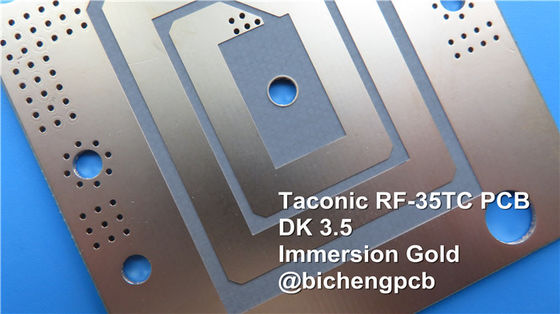

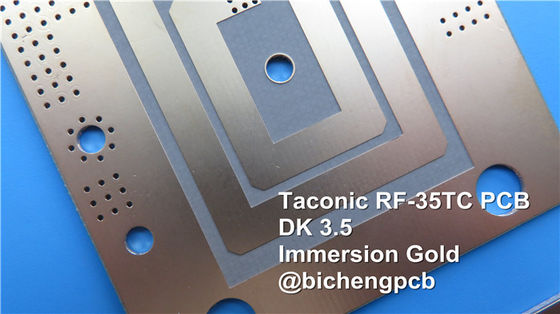

PCB de alta frequência tácnicaConstruído sobreRF-35TC 30mil 0,762mmCom a Máscara Negra do Soldadopara antenas

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



RF-35TC é um tipo de material de alta frequência da empresa Taconic. Ele oferece um "melhor na classe" baixo fator de dissipação com alta condutividade térmica. This material is best suited for high power applications where every 1/10th of a dB is critical and the PCB substrate is expected to diffuse heat away from both transmission lines and surface mount components such as transistors.



O RF-35TC é um substrato de fibra de vidro cerâmico baseado em PTFE.amarelo ou apresentam uma deriva ascendente na constante dielétrica e no fator de dissipação como os seus concorrentes de borracha sintética (hidrocarbonetos).



Este laminado tem um baixo valor de constante dielétrica de 3,50 e tem Df extremamente baixo de 0.0011Proporciona um baixo fator de dissipação com elevada condutividade térmica e liga-se muito bem ao cobre de baixo perfil, reduzindo ainda mais a perda de inserção.



Antenas, satélites, filtros, acopladores e amplificadores de potência acham que os laminados RF-35TC são o ajuste perfeito.



Especificações de PCB

Tamanho do PCB 90 x 45 mm = 1 PCS
Tipo de placa PCB de dupla face
Número de camadas 2 camadas
Componentes montados na superfície - Sim, sim.
Através de componentes furados - Sim, sim.
Capacidade de produção cobre ------- 35um ((1 oz) + camada TOP de chapa
RF-35TC 0,762 mm
cobre ------- 35um ((1 oz) + camada BOT de placa
TECNOLOGIA
Traços mínimos e espaço: 4 mil / 5 mil
Orifícios mínimos/máximos: 0.4 mm / 5,5 mm
Número de buracos diferentes: 9
Número de furos: 21
Número de cavilhas moídas: 1
Número de recortes internos: 1
Controle de impedância: - Não.
Número do dedo dourado: 0
MATERIAL do quadro
Epoxi de vidro: RF-35TC 0,762 mm
Folha final externa: 1.5 onças
Folha final interna: N/A
Altura final do PCB: 00,8 mm ± 0.1
Revestimento e revestimento
Revestimento de superfície ENIG
Máscara de solda Aplicar para: TOP, 12 micrões mínimo
Cor da máscara de solda: Verde, PSR-2000GT600D, fornecido pela Taiyo.
Tipo de máscara de solda: LPSM
CONTOUR/CUTTING Roteamento
Marcação
Lado da lenda do componente TOP
Cor da legenda do componente Branco, IJR-4000 MW300, marca Taiyo
Nome ou logotipo do fabricante: Marcado no quadro num condutor e com pernas Área livre
VIA Revestido por um buraco (PTH), tamanho mínimo 0,4 mm.
Classificação de inflamabilidade A homologação é concedida pelo fabricante.
Tolerância de dimensões
Dimensão do contorno: 0.0059"
Revestimento de placas: 0.0029"
Tolerância de perfuração: 0.002"
Teste 100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO Em todo o mundo.



RF-35TC 0,8 mm placa de PCB RF 0



Ficha de dados do RF-35TC

VALORES TÍPICOS da RF-35TC
Imóveis Método de ensaio Unidade Valor Unidade Valor
DK @10 GHz IPC-650 2.5.5.5.1 (modificado)   3.5   3.5
Tck (((-30 a 120°C) IPC-650 2.5.5.5.1 (modificado) ppm 24 ppm 24
Df @10 GHz IPC-650 2.5.5.5.1 (modificado)   0.0011   0.0011
Descomposição dielétrica IPC-650 2.5.6 (no avião, dois pinos em óleo) kV 56.7 kV 56.7
Força dielétrica ASTM D 149 ((Através do plano) V/mil 570 V/mm 22,441
Resistência de arco IPC-650 2.5.1 Segundo 304 Segundo 304
Absorção de umidade IPC-650 2.6.2.1 % 0.05 % 0.05
Força flexo (MD) ASTM D 790/IPC-650 2.4.4 psi 12,900 N/mm2 88.94
Força flexural (CD) ASTM D 790/IPC-650 2.4.4 psi 11,700 N/mm2 80.67
Resistência à tração (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 9,020 N/mm2 62.19
Resistência à tração (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 7,740 N/mm2 53.37
Prolongamento na ruptura (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.89 N/mm 1.89
Prolongamento na ruptura (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
Modulo de Young (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 667,000 N/mm2 4,599
Young's Modulus (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 637,000 N/mm2 4,392
Relação de Poisson (MD) ASTM D 3039/IPC-TM-650 2.4.19   0.18   0.18
Relação de Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0.23   0.18
Modulo de compressão ASTM D 695°C) psi 560,000 N/mm2 3,861
Força flexo (MD) ASTM D 790/IPC-650 2.4.4 psi 1.46 x 106 N/mm2 10,309
Força flexural (CD) ASTM D 790/IPC-650 2.4.4 psi 1.50 x 106 N/mm2 10,076
Força de descascagem ((1⁄2 oz.CVH) IPC-650 2.4.8 ((Estresse térmico.) Peso/ polegada 7 g/cm3 1.25
Conductividade térmica (não revestida)125°C) ASTM F433 ((Fluxo de calor protegido) W/mK 0.6 W/mK 0.6
Conductividade térmica ((C1/C1,125°C) ASTM F433 ((Fluxo de calor protegido) W/mK 0.92 W/mK 0.92
Conductividade térmica ((CH/CH,125°C) ASTM F433 ((Fluxo de calor protegido) W/mK 0.87 W/mK 0.87
Estabilidade dimensional (MD) IPC-650-2.4.39 segundos.5.4 ((Depois de Etch) mils/in. 0.23 mm/M 0.23
Estabilidade dimensional (CD) IPC-650-2.4.39 segundos.5.4 ((Depois de Etch) mils/in. 0.64 mm/M 0.64
Estabilidade dimensional (MD) IPC-650-2.4.39 segundos.5.5 ((Estresse térmico.) mils/in. -Não.04 mm/M -Não.04
Estabilidade dimensional (CD) IPC-650-2.4.39 segundos.5.5 ((Estresse térmico.) mils/in. 0.46 mm/M 0.46
Resistividade de superfície IPC-650 2.5.17.1 ((após temperatura elevada.) Mohms 8.33 x 107 Mohms 8.33 x 107
Resistividade de superfície IPC-650 2.5.17.1 ((depois da humidade) Mohms 6.42 x 107 Mohms 6.42 x 107
Resistividade de volume IPC-650 2.5.17.1 ((após temperatura elevada.) Mohms/cm 5.19 x 108 Mohms/cm 5.19 x 108
Resistividade de volume IPC-650 2.5.17.1 ((depois da humidade) Mohms/cm 2.91 x 108 Mohms/cm 2.91 x 108
CTE ((Eixo X)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 11 ppm/°C 11
CTE ((Eixo Y)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 13 ppm/°C 13
CTE ((Eixo Z)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 34 ppm/°C 34
Densidade ASTM D 792 g/cm3 2.35 g/cm3 2.35
Dureza ASTM D 2240 ((Litoral D)   79.1   79.1
Tensião na ruptura (MD) ASTM D 790/IPC-650 2.4.4 % 0.014 % 0.014
Tensião no Intervalo (CD) ASTM D 790/IPC-650 2.4.4 % 0.013 % 0.013
Calor específico A norma ASTM E 1269-05, E 967-08, E 968-02 j/(g°C) 0.94 j/(g°C) 0.94
Td(2% de perda de peso) IPC-650 2.4.24.6/TGA oF 788 °C 420
Td(perda de peso de 5%) IPC-650 2.4.24.6/TGA oF 817 °C 436



RF-35TC 0,8 mm placa de PCB RF 1



Tags:

1oz RF PCB Board,

1.6mm RF PCB Board,

0.635mm RF PCB Board
