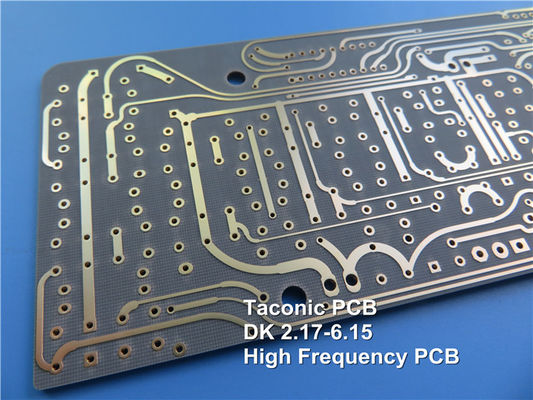

TLX oferece confiabilidade em uma ampla gama de aplicações de RF. Este material é versátil devido à sua faixa de 2,45 - 2,65 DK e espessuras disponíveis e revestimento de cobre.É adequado para projetos de microondas com baixo número de camadas.
TLX é um laminado de fibra de vidro baseado em PTFE, ideal para uso em sistemas de radar, comunicações móveis, equipamentos de teste de microondas, dispositivos de transmissão de microondas e componentes de RF.
TLX é um cavalo de batalha no mundo do substrato de microondas de RF, onde a fibra de vidro oferece reforço mecânico sempre que um substrato experimenta ambientes severos, como:Resistência ao arrasto dos PCB emoldurados num invólucro que encontram altos níveis de vibração durante o lançamento espacial, exposição a altas temperaturas nos módulos do motor, resistência à radiação no espaço,Antena para navios de guerra que se submetem a ambientes extremos no mar e um substrato para altimétricos que veem uma ampla gama de temperaturas durante o voo.
Existem TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) e TLX-6 (dk2.65) na família TLX.TLX-9 varia de 0.05mm a 6.35mm (2mil - 250mil), TLX-8 varia de 0.064mm a 6.35mm (2.5mil a 250mil), TLX-7 varia de 0.089mm a 6.35mm (3.5mil - 250mil), TLX-6 varia de 0.089mm a 6.35mm (3.5mil a 250mil).

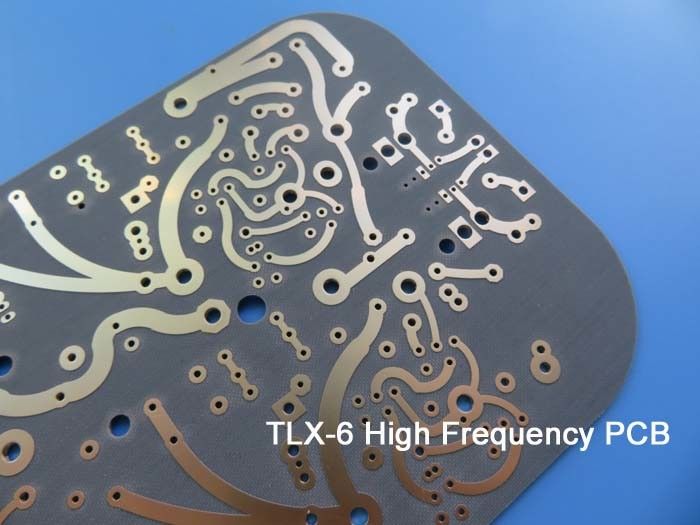

Os PCB TLX-6 são populares pelas suas excelentes propriedades mecânicas e térmicas, que os tornam ideais para aplicações eletrônicas de alto desempenho.e outras formas de tensão mecânica, que é crucial para a longevidade dos equipamentos electrónicos.
O material de PCB TLX-6 tem uma DK baixa e estável, o que garante a transmissão de sinal consistente em várias aplicações eletrônicas.o que os torna uma excelente escolha para utilização em ambientes de alta umidade.
A classificação UL 94 V-O dos PCB TLX-6 significa que são altamente resistentes à chama, o que é crucial para a segurança dos equipamentos eletrónicos em caso de incêndio.
Os PCB TLX-6 têm uma DK bem controlada, o que os torna ideais para aplicações eletrônicas como antenas, acopladores, divisores, amplificadores, misturadores e filtros,Quando a transmissão precisa do sinal for essencialEste material também é adequado para componentes passivos, como resistores, capacitores e inductores.
DK TLX-6
| Tipo |
DK |
| TLY-5A |
2.17 |
| TLY-5 |
2.20 |
| TLY-3 |
2.33 |
| TLT-0 |
TLX-0 |
2.45 |
| TLT-9 |
TLX-9 |
2.50 |
| TLT-8 |
TLX-8 |
2.55 |
| TLT-7 |
TLX-7 |
2.60 |
| TLT-6 |
TLX-6 |
2.65 |
| TLE-95 |
2.95 |
| TLC-27 |
2.75 |
| TLC-30 |
RF-30 |
3.00 |
| TLC-32 |
3.20 |
| TLF-35 |
3.50 |
| TLF-35-xxxx-A |
3.50 |
| RF-35 |
RF-35A2 |
3.50 |
| TRF-41 |
4.10 |
| TRF-43 |
4.30 |
| TRF-45 |
4.50 |
| RF-60A |
6.15 |
| CER-10 |
10 |
Especificações de PCB
| Tamanho do PCB |
150 x 100 mm = 1 PCS |
| Tipo de placa |
PCB de dupla face |
| Número de camadas |
2 camadas, PTH |
| Componentes montados na superfície |
- Sim, sim. |
| Através de componentes furados |
Não |
| Capacidade de produção |
cobre ------- 35um ((1 oz) + camada TOP de chapa |
| TLX-6 1,575 mm |
| cobre ------- 35um ((1 oz) + camada BOT de placa |
| TECNOLOGIA |
|
| Traços mínimos e espaço: |
15 mil / 10 mil |
| Orifícios mínimos/máximos: |
0.3 mm / 2,0 mm |
| Número de buracos diferentes: |
1 |
| Número de furos: |
1 |
| Número de cavilhas moídas: |
0 |
| Número de recortes internos: |
0 |
| Controle de impedância: |
- Não. |
| Número do dedo dourado: |
0 |
| MATERIAL do quadro |
|
| Epoxi de vidro: |
TLX-6 1,575 mm |
| Folha final externa: |
1.5 onças |
| Folha final interna: |
N/A |
| Altura final do PCB: |
10,6 mm ± 10% |
| Revestimento e revestimento |
|
| Revestimento de superfície |
Ouro de imersão |
| Máscara de solda Aplicar para: |
N/A |
| Cor da máscara de solda: |
Não |
| Tipo de máscara de solda: |
N/A |
| CONTOUR/CUTTING |
Roteamento |
| Marcação |
|
| Lado da lenda do componente |
TOP |
| Cor da legenda do componente |
Negro |
| Nome ou logotipo do fabricante: |
Marcado no quadro num condutor e com pernas Área livre |
| VIA |
Nenhum Orifício revestido (NPTH), tamanho mínimo 0,3 mm. |
| Classificação de inflamabilidade |
A homologação é concedida pelo fabricante. |
| Tolerância de dimensões |
|
| Dimensão do contorno: |
0.0059" |
| Revestimento de placas: |
0.0029" |
| Tolerância de perfuração: |
0.002" |
| Teste |
100% de ensaio eléctrico antes da remessa |
| Tipo de obra de arte a fornecer |
Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
Em todo o mundo. |
